倍福全新XPlanar系统进一步提高了机械设计的灵活性和简洁性

倍福正通过XPlanar开拓机械设计的新途径。这是由平面移动器实现的，平面移动器可以自由漂浮在任意排列的平面瓷砖上，并实现极其灵活、精确和高度动态的定位。对于机器制造商来说，这使得机器和设备的设计具有最大的灵活性和简化性。

XPlanar系统将平面瓦片的单独排列与漂浮在其上的平面移动器的多维定位能力相结合。该移动器可以在二维空间内无颠簸和无接触移动，速度可达4 m/s，加速度为2 g，定位重复性为50µm，且无噪声且无磨损。

平面电机系统是高度可扩展的，以适应个人的需求，并大大简化了机器和工厂的设计。由于移动式定位的最大灵活性和非常高的动态性，例如，可以非常简单地单独划分产品流，因此可以有效地取代以前必需的机器人或不灵活的机械设备。非接触式移动行程也消除了磨损，排放和污染物的携带。

灵活多样的运动功能

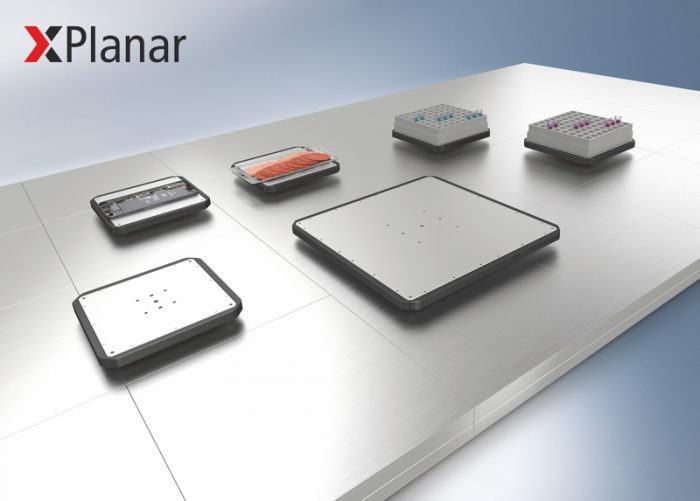

XPlanar系统的基础是平面瓦片，其尺寸为240 x 240毫米，可以按任何所需的几何形状进行排列，精确地适应手边的应用。瓷砖包含整个电子设备，并支持EtherCAT G通信。一个可自由选择数量的平面移动浮动在他们之上，这是由集成永磁体实现的。移动设备不仅可以水平使用，还可以垂直使用，甚至倒置使用。有四种不同的平面动器类型可供选择:

• 95 x 95毫米小型移动式有效载荷可达0.4公斤
• 155 x 155毫米标准搬运车的有效载荷可达1.5公斤
• 155 x 275毫米长的移动式有效载荷可达3公斤
• 275 x 275毫米的大搬运车，有效载荷可达6公斤

移动设备的二维X/Y定位由进一步的运动函数补充:

• 提升和降低高达5毫米，可选包括称重功能
• 倾斜高达5°用于运输和处理液体
• 旋转可达±15°或360°以上的特殊平面瓷砖

TwinCAT自动化软件还提供了多台移动设备的无碰撞同步运动和自动路径优化功能。例如，在一组中一起移动几个搬运工，可以增加最大负载。

适用于最广泛的应用

XPlanar适用于一般机械制造中高度灵活的运输系统，特别是用于包装、装配、分拣和订单拣选过程的自动化。可自由选择表面-易于清洁的玻璃，卫生设计的不锈钢或塑料薄膜-可用于洁净室，制药和食品行业以及真空环境。

如需更多信息，请访问http://www.beckhoff.de．
