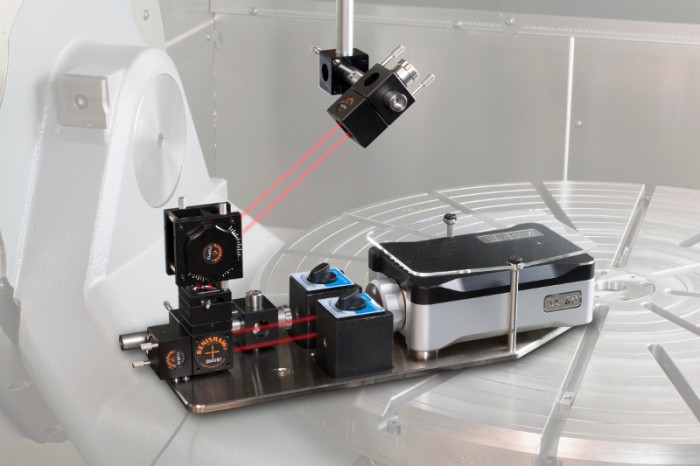

图片来源:Renishaw plc
雷尼绍在2015年EMO上展示了一款线性对角线测量套件。激光对角测试可用于测量对角定位和反转误差，符合B5.54和ISO 230-6标准。ISO 230-6标准规定，对角位移测试允许估计机床的体积性能。新套件快速、易于设置，易于校准，并允许快速数据分析达到国际标准。
雷尼绍线性对角线测量套件提供了使用XL-80激光干涉仪系统进行激光对角线测试所需的一切。该套件设计为快速和简单的设置，与专用的夹具，磁性安装到机床床，并持有XL-80和光学配件。光束转向器和旋转镜(附在板上)提供了一种非常可控的方式来将激光束与机器对角线对齐。
使用新套件将XL-80和光学附件安装在机床床上的一个关键优势是，在测量一台机器对角线后，可以将平板移动到另一个机身和表面对角线上，易于重新调整。
除了硬件系统，雷尼绍还提供软件，方便地进行激光对角测试。XCal-View为激光对角测试提供方便的数据分析，符合ISO 230-6和B5.54标准。该应用程序可以从激光对角测试中获取数据，并提供显示关键错误的报告，并以图形方式显示结果。
