来自Murrelektronik的MVK金属安全在物流应用中的使用

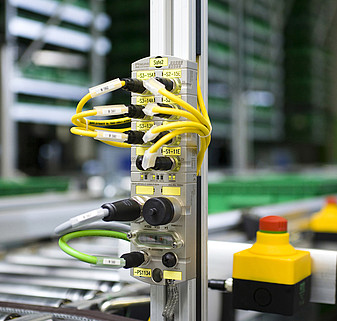

图片来源:Murrelektronik GmbH
在自动化技术行业中，与安全相关的问题是高度优先考虑的。MVK金属安全现场总线模块，Murrelektronik的技术安全安装工业解决方案，达到最高标准:安全完整性3级(在acc。符合iec61508及iec62061标准)及性能等级e(在acc内)。符合EN ISO 13849-1)。两个版本的MVK金属安全涵盖许多不同的应用:一个版本只有输入，和混合版本的输入以及输出。
在MVK Metal Safety自动化解决方案中，受影响的输出由来自控制单元的目标信号失效。这些类型的应用要求各个组件满足技术安全要求，以确保安全控制单元(F-PLC)可以传输安全信号，并确保这些传输的可靠性。
F控制单元的替代方案
使用IP67 MVK金属紧凑型模块，安全输入/输出还可以直接连接到全球使用的西门子Sinumerik 840D SL Profinet CNC，只要在控制单元中启用了“安全集成”。这使得安全数据可以通过总线协议直接从传感器传输到控制单元。它们不再需要被动地连接在控制柜中。这使得高安全标准(SIL3和PLe)得以实现。
完美的匹配
Murrelektronik的MVK金属安全现场总线模块可以仅配置输入，也可以作为混合模块:具有安全输入和输出。每个M12输入端子有两个输入。根据应用，这些可用于两个单通道或一个双通道安全电路。在双通道应用程序中，通道可以配置为彼此等价或相反。此外，误差时间是可变的。如果两个传感器显示不同的响应时间，并且需要彼此精确地设置，这可能是重要的因素。
为了保证数据传输的安全性，MVK Metal safety使用PROFINET/PROFIsafe传输协议。故障安全数据由PROFIsafe使用与非安全信号相同的总线传输。这使得安全现场总线解决方案中的单个电线可以集成到标准模块中，而不会给工程和安装专家带来不合理的额外时间和成本负担。这是在布线方面节省巨大潜力的关键。此外，现有的现场总线解决方案可以升级为一个安全的系统，而不需要进行重大修改。
安全输出数量大幅增加
任何基于Cube67模块化现场总线系统并需要满足最高技术安全要求的人都会发现，紧凑而安全的MVK金属安全现场总线模块与Cube67- k3模块的组合是正确的解决方案。MVK Metal Safety的安全输出由PROFINET/PROFIsafe控制器控制，最多可在K3模块上创建12个安全输出。它们分布在两个安全电路中，每个电路有三个双插头位置。因此，将安全输出的数量相乘是一件简单的事情。由于这使得不需要安全继电器成为可能，这节省了控制柜的空间，并且最大限度地减少了安装工作所涉及的资源。
全面的诊断功能
考虑到在安装机器和系统时，成本效益的关键在于减少计划外的停机时间，这些高度发达的诊断功能是MVK Metal Safety的一个主要优点。所有通道都独立监控故障，如过载、传感器短路或电缆断裂。led可以精确地显示受影响槽位的故障位置，并将这些故障报告给控制单元。这样可以保证精确地关闭系统的各个通道，而不会对不受故障影响的相邻通道造成影响。
此外，模块上的输入可以防止交叉故障。电缆压碎或短路接地引起的故障可以立即检测到，并通过通道准确报告。这个索引可以在需要时禁用，例如当使用光幕时，这些也可以检查交叉故障(即跨触点的短路)。
除了用于现场总线线路的7/8”电源连接和M12连接版本外，Murrelektronik还提供了具有推拉连接技术的模块，适用于汽车行业的特定领域。这样做的优点是可以手动插入模块的线路，而不需要工具。
Murrelektronik具有广泛的紧急停止和复位按钮组合，适合集成在技术安全应用中。只是“即插即用”-他们很容易纳入系统。这些控制和监控设备可以通过预先配置的M12线(4、5或8引脚)连接。一个节省时间的解决方案，排除了接线故障的风险!“即插即用”特性使得更快地将命令设备集成到机器和系统中成为可能。特别是42毫米口径的型号可以非常快速地安装，只需在铝型材上拧上一个金属夹子，夹住外壳，并连接上M12线。附件组件可用于将多个版本的紧急停止按钮与照明或RESET按钮直接连接到MVK金属安全现场总线模块。所有带有照明复位按钮的组件都带有几种颜色的插入。很容易把它们连接到LED上，从而改变颜色。
如需更多信息，请访问www.murrelektronik.com．
 |
 |
 |
 |
 |
|||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
