图片来源:Murrelektronik GmbH
Murrelektronik的Cube现场总线系统提供了广泛的诊断选项。新的诊断网关使访问这些数据更加容易。此解决方案易于实现，在出现故障时提供清晰的信息，并加快故障排除速度，从而实现机器和系统的最大可用性。
Murrelektronik的Cube系统是一种高性能、分散式现场总线系统，可用于许多机器和系统。它具有模块化的结构和定制化的安装理念，可以实现多种输入模块、输出模块、混合模块，以及多种功能模块(如IO-Link、RS - 485等)。一个电缆系统传输通信数据和电源电压，其中多达32个模块可以连接到每个总线节点的四个分支。Cube系统的主要优点是一个电缆系统，完全成型的模块，多功能通道和全面的诊断选项。
评估和使用诊断数据只有通过耗时的编程才能实现。通常情况下，每个新系统都必须完成相同的步骤，因为不同的控制需要不同的诊断概念。因此，直到今天，还不可能最大限度地利用各种控件的诊断功能。由此产生的问题是:错误不能足够快地识别出来，在最坏的情况下导致长时间停机。这需要花费时间、金钱和精力。
别再这样了!
新的Cube67诊断网关是一个实用的模块，它提供了一种简单快速的方法来从Cube系统读取诊断数据，并将这些数据提供给用户。
其坚固的设计和经过试验和测试的全模压模块使诊断网关适用于恶劣的工业条件。它集成在Cube现场总线节点和(最多)四个分支之间的电缆中。诊断网关通过标准以太网接口连接到通信级。
完整拓扑视图

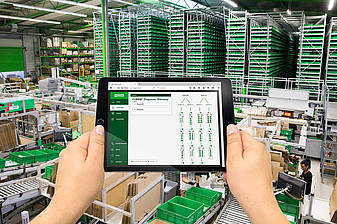

在启动Cube系统时，诊断网关将读取完整的拓扑结构以及整个进程通信和所有诊断消息。该模块以可视化的方式准备这些数据，并在每个浏览器中以相同的方式显示所有信息，而不依赖于控件，也不需要额外的软件，无论平台是什么。任何拥有通信网络访问授权的用户都可以访问这些数据，例如通过HMI、平板电脑或控制站本地安装的计算机。
模块的排列将自动以清晰的拓扑和表格形式显示在屏幕上。在那里输出完整的过程数据，例如各个输入和输出的切换状态。系统的诊断信息以清晰的表格形式显示在拓扑中。
该工具的一个主要优点是诊断内存(日志)。它存储瞬时错误，这意味着错误只会暂时发生，例如电缆在拖链中断裂或由于在某个时间点反复出现直射阳光而导致传感器“过热”。在控件中，不再严重的瞬时错误将不再显示。这个错误被认为是“更正”的。这是非常糟糕的，因为这样的错误通常是更严重问题的预警。
以纯文本形式显示的模块名称和错误消息
该工具提供了CSV格式的清晰表格供下载。该表包含了模块和组件的概述，以及read安装解决方案的所有输入和输出。在这个表中，用户可以为组件分配名称，并以纯文本的形式维护所有可能错误的名称。该表将被再次导入，以允许工具访问这些名称和名称。
因此，拓扑视图和表格不再向用户提供神秘的错误信息，而是提供诸如“液压单元短路”或“传输单元插槽2的模拟传感器断线”之类的清晰信息。“这些信息有助于快速发现错误!”
为了快速消除错误，用户还可以通过CSV文件将精确解决方案的说明导入系统，例如“关闭阀门”或“更换电缆”。理想情况下，更换部件的品号已经在表格中注明。这加快了故障排除的速度。
Cube67诊断网关的日志数据可以存储用于调度或统计研究。例如，这使得计算输入和输出的切换周期成为可能，并以周期间隔使用此信息进行结构化维护。交换格式允许数据也用于其他系统，并直接集成到不同的应用程序中，如ERP或云系统。
不同的应用领域
参与机器和系统生命周期的不同进程方受益于Cube67诊断网关:
如需更多信息，请访问http://www.murrelektronik.com．
 |
 |
 |
 |
 |
|||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
