许多冲压模具零件，如带材导向，通常是小批量生产，这是相当昂贵和耗时的。这就是为什么使用标准化组件是一个很好的选择。优点包括立即可用，冲压模内不同类型带材导向的组合可能性，以及为设计提供的CAD数据。下面将详细介绍Meusburger提供的条形引导解决方案。
e5632弹簧带导向销，圆形
带领的弹簧带材导向销可以用于不同的带材厚度，由于硬化设计，它是最佳的抗磨损保护。对于安装空间较小的模具，可将直径为10 mm的弹簧装入孔内，以节省空间。

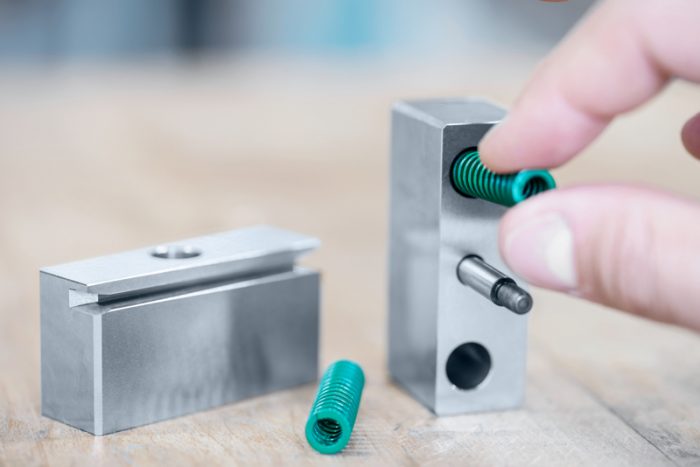

e5634弹簧带导轨，块状
块形条形导轨主要用于有侧面切口，因此接触面太少的情况。由于智能设计，可以直接从工作平面安装该条形导轨。由于肩部螺丝位于中心位置，在冲压模内只需要少量的安装空间。肩螺钉的长度也决定了带材导轨的弹簧位移。对称的设计使得块状条形导轨可以在两侧使用。
下面的安装示例说明，块状条形导轨最适合用于侧切口。此外，使用标准化组件的进一步优势被证明:不同的带材导轨彼此之间是最佳匹配的，因此可以根据需要在冲压模具内组合。
e5636条形导轨
带材导轨常与带材提升机配合使用。由于顶部有螺丝连接，可以从工作平面直接安装。坚固的设计确保了最佳的磨损保护，集成进给倒角允许安全插入冲孔条。此外，由于对称的设计，它可以在两边使用。
e5640提带机，圆形
小直径版本适用于安装空间有限的模具。集成的初始孔可以引入导针的间隙孔。此外，带领口的带钢提升器的长度与带领口的带钢导向销相匹配，这使得将这两个元素很容易结合起来。
e5644条形提升机，块状
大块型带材提升机的大接触面保证了可靠的提升和向前推进金属带材，即使是大切口。E 5644还有一个集成的初始孔，用于引入导针的间隙孔，所有功能尺寸都与各自的板厚度相匹配。所有产品都有现货供应。
