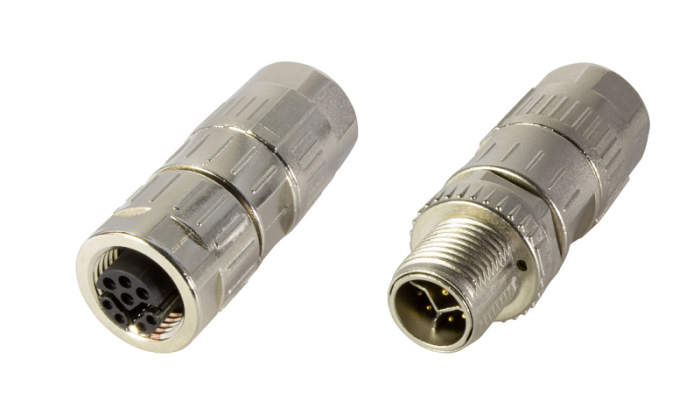

Harting在其M12产品线上添加了Y编码中的新混合交配面孔

Harting扩大了其M12产品线 - 展示了创新的新混合交配面孔。新的电缆连接器和面板以压接终止为符合产品标准IEC 61076-2-113的交配面4。由于其外观，该交配面也被描述为Y编码。它明智地结合了功率和数据的传输。

作为工业连通性的制造商，Harting为M8，M12，M17，M23和7/8''系列提供了各种圆形连接器。圆形连接器的典型应用包括传感器，驱动器和转换器，网络组件和操作控制。各种尺寸的圆形连接器为所有工业寿命，信号和数据提供了良好的保护连接。投资组合包括PCB连接器，面板馈电通过，可以在现场组装的电缆连接器以及现成的电缆组件。无论用户是设备开发人员还是安装人员，Harting都为在恶劣的工业环境中的任何应用程序提供完美的连接。混合Y编码的M12接口通过一种面向未来的解决方案扩展了该投资组合，该解决方案以节省空间的方式结合了两个寿命。

圆形连接器的不同编码

圆形连接器的交配面被编码以防止连接不当。它被整合到绝缘体的内部形状中。编码始终确保一对匹配的两个绝缘体：一次是女性（插座）变体，一次是男性（销）变体。（通常称为男性和女性圆形连接器）

M8和M12圆形连接器具有看起来像字母的编码变体。这些将它们与相应的应用区分开。

Y编码是M12圆形连接器的混合交配面，并具有四个数据和四个电源触点。数据传输与D编码相当。功率传输与M12 A编码相当。

M12 Y编码的连接器用于fieldBus和Ethercat的I/O框和网络组件。使用混合M12 Y编码的连接器时，功率和快速以太网数据或信号可以用一个节省空间的连接器传输。Y形状的金属屏蔽是数据通信和电力传输之间的可靠障碍。

以前，需要两个单独的M12接口来传输数据和功率。这是不再需要的，这要归功于混合M12 Y编码的连接器。Y编码为用户提供了一个接口，该接口通过单个连接同时传输功率和以太网数据。

M12 Y编码连接器 - 功能

• 根据IEC 61076-2-113的圆形连接器
• 杂交8极搭配的面孔根据4型
• 额定电压：50 V AC/DC
• 额定电流
  • 4 X功率：6 A @ 40°C
  • 4 x信号：0.5A @ 40°C
• 传输特征：猫。5级D高达100 MHz
• 数据率100 mbit/s

特殊功能（USP）

• 压接终止
  • 功率：0.13 - 0.82mm²
  • 数据：0.08 - 0.25mm²
• 电缆直径：5.7 - 8.8毫米
• 保护程度：IP65/IP67
• 交配周期：≥500
• 环境温度：-40 - +85°C
• 根据IEC 61076-2-010拧螺丝或Pushpull锁定
• 根据IEC 61373的冲击和振动1类B类
• 电缆进入：电缆腺或压接法兰

应用程序：
可能的应用程序包括控制步进电机或机器人。

总结一下：

一个设备接口而不是两个 - 通过Y编码同时传输功率和数据为设备开发人员提供了节省空间的替代方案。这有效地支持了微型化的趋势。减少到单个设备界面可节省空间和资源，从而积极地促进成本降低和可持续性。

有关更多信息，请访问http://www.harting.com。
