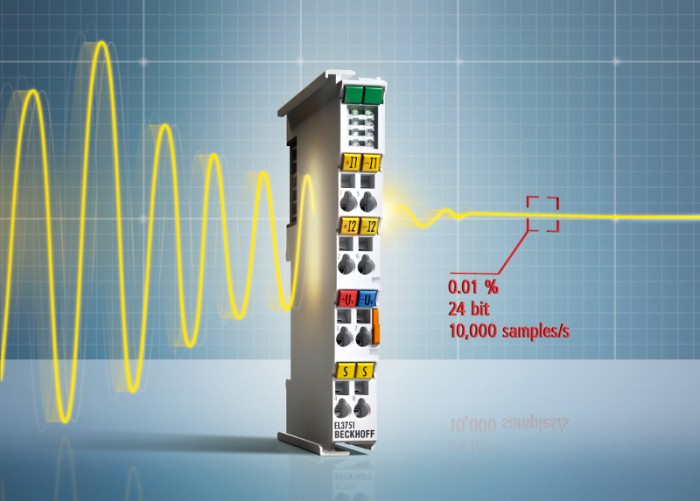

EL3751模拟输入终端的测量功能可以在电气和软件方面全面参数化。
倍福自动化有限公司提供
随着新的EL3751 EtherCAT终端，倍福为测量应用提供了新一代高精度I/ o。每秒10,000个样品，测量精度±0.01%和24位分辨率，EL3751提供高端测量技术，作为标准I/O系统的一部分。除此之外，还具有长期稳定性，灵活的滤波器配置(例如带阻)，以及模拟输入的广泛参数化选项，支持测量功能U, I, R, DMS(应变计)和RTD。
可靠和高精度的测量数据采集为优化机器效率和生产质量提供了巨大的潜力。这也可以通过倍福的集成EL3751解决方案实现苛刻的测量技术任务，该解决方案将自动化和测量技术结合在一个通用的硬件和软件平台上。用于模拟测量技术的EL3751 1通道EtherCAT终端结合了高测量精度-在25°C(±5°C)的大多数接口的满量程值的±0.01% -具有高达每秒10,000个样本的高采样率和24位分辨率(包括符号)。其他重要因素包括通过预老化实现的长期硬件稳定性，以及输入通道标称测量范围的广泛配置选项。XFC技术(极端快速控制)功能同样适用于EL3751。
可选地，测量数据可以通过过采样传输到更高级别的自动化设备。集成的分布式时钟确保了EtherCAT系统的精确同步采样。“扩展量程”功能使有效测量甚至超出标称测量量程，可扩展至107%。为了抑制混叠效应，输入通道具有两个可配置的数值软件滤波器，最高可达39阶FIR / 6阶IIR。滤波器可以预选或自由定义，因此可以实现带阻或带通。
通用和集成的测量解决方案
每个EL3751都有一个唯一的序列号，并可根据要求提供工厂校准证书。由于输入通道可以在电气和软件方面全面参数化，测量终端可以普遍使用:
集成电源和可切换的辅助电阻可直接连接:电阻桥(应变计)或负载传感器，固定欧姆电阻，PTC或电位器。
EL3751的通用性在很大程度上得益于其与标准控制系统的完全集成。在集成高精度测量技术时，这大大降低了工程工作量和成本，优化了生产流程，并为许多新应用打开了大门。此外，倍福的TwinCAT 3自动化套件提供了极高性能的软件工具，该套件集成在Visual Studio®中。该软件平台包括有价值的工具，如TwinCAT Analytics和用于高级分析测量数据的Scope。此外，与MATLAB®/Simulink®的集成使TwinCAT 3中可选使用相应的仿真模型。
如需更多信息，请访问http://www.beckhoff.de．
 |
 |
 |
 |
 |
|||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
