远至100米的远程操作界面单元的最佳组合:倍福多点触摸面板+ CP-Link 4
倍福在2013年汉诺威工业博览会上展示了一项技术亮点:CP-Link 4是一项新的连接技术，可用于距离工业PC最远100米的操作面板。单线解决方案可用于传输视频信号，USB 2.0和标准CAT 7电缆的电源，从而降低电缆和安装成本。另一个好处是使用纯被动显示。CP-Link 4技术由新的倍福多点触控面板系列CP29xx-0010(内置版本)和CP39xx-0010(安装臂版本)支持。
新一代倍福面板与工业多点触摸显示提供了广泛的显示尺寸和连接选项。CP-Link 4通过简单的、基于标准的连接技术扩展了产品组合。
这种传输技术的一大优势是使用商用CAT 7电缆。它们易于安装，也可作为拖链版本。标准插头连接器可在现场配置。或者，预组装电缆可作为附件。即插即用的连接使调试非常简单和方便。CP-Link 4不需要特殊的软件或驱动程序。

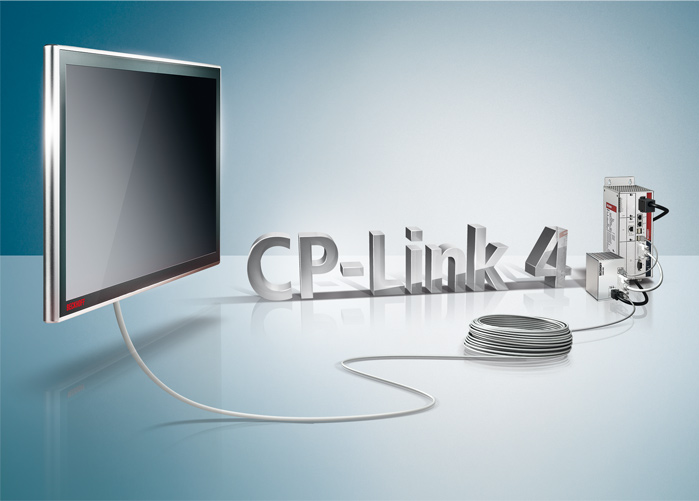

CP-Link 4:用于安装臂的CP29xx-0010内置多点触控面板和CP39xx-0010多点触控面板可以通过标准CAT 7电缆在距离PC最远100米的地方操作。
倍福自动化有限公司提供
CP-Link 4技术直接集成在多点触控系列的无源面板中。PC端可以通过工业PC的PCIe模块插槽连接，也可以通过CU8802或CU8803传输盒连接。有以下连接选项:
一根电缆显示链接:在单线方案中，DVI信号、USB 2.0信号和24v电源通过一根电缆传输。CU8803传输盒通过长达100米的CAT 7电缆为控制面板提供电源。CU8803盒可以通过DVI和USB线连接到任何PC机，需要24 V电源。
二线显示环节:有了这个连接选项，DVI和USB 2.0通过CAT 7电缆传输。CU8802传输盒通过DVI和USB连接到PC，或者C9900-E276 PCIe模块集成在倍福工控机中。电源是独立的，并且是可切换的，例如用于平行布线的紧急停止解决方案。
倍福-工业显示连接技术的先驱
作为工业显示连接技术的先驱，倍福早在1998年就推出了第一个版本的CP-Link。它使操作面板第一次远离PC。通过两根标准同轴电缆，该版本可用于桥接PC和操作员界面之间的距离达100米。
2006年，倍福推出了第二代显示器连接技术，作为进一步的创新:DVI/USB扩展技术超越了5米的DVI/USB标准距离，基于标准电缆，使工业PC和操作面板之间的距离达到50米。新的多点触控面板系列提供了DVI/USB扩展2.0技术。
CP-Link 3概念是一个纯软件解决方案，使用标准电缆技术，用于面板PC与工业PC的通用连接。它可以连接多达255个以太网面板。
在实现灵活的可视化和操作概念方面，来自15年经验的集体专业知识现在捆绑在基于单电缆技术的CP-Link 4一代中。
欲知详情，请浏览www.beckhoff.com
 |
 |
 |
 |
 |
|||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
