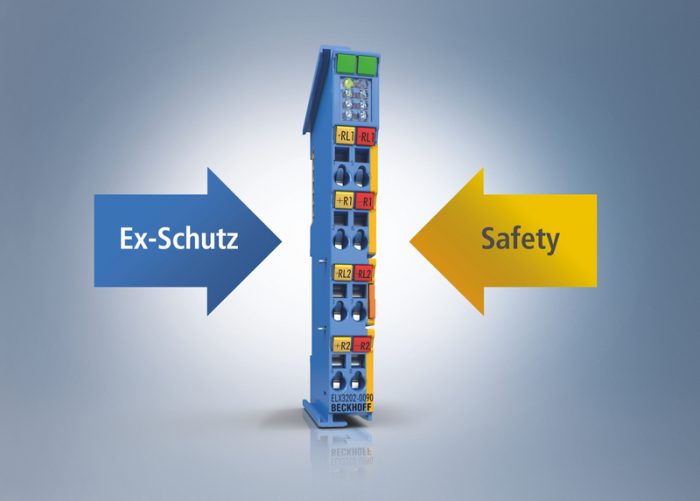

新的ELX EtherCAT终端添加了TwinSAFE SC技术，可以在危险区域提供高度紧凑的安全解决方案。
图片来源:倍福自动化有限公司
ELX系列中的EtherCAT终端通过添加使用TwinSAFE SC(单通道)技术的模拟输入终端进行了扩展。这些高度紧凑的I/O终端可用于支持需要本质安全信号传输和功能安全能力的危险区域的应用。
高度紧凑型的ELX系列端子符合ATEX和IECEx标准的规格认证，可以将本质安全的现场设备直接连接到基于集成安全屏障的0/20区。由TwinSAFE SC技术扩展的新终端设计现在也可以达到相当于PL d/Cat的安全水平。3符合EN ISO 13849-1或SIL 2符合EN 62061。通过这种方式，也可以将系统中现有的所有过程数据用于安全技术，例如监测对爆炸危险敏感区域的风扇速度。
新的I/ o可作为12 mm宽的端子，具有两个或四个模拟输入通道，用于0/4…20 mA，以及RTD电阻传感器，热电偶/mV和应变片。此外，单通道终端可用于直接连接本质安全增量编码器，该编码器根据IEC 60947-5-6评估启用诊断的NAMUR信号。
TwinSAFE SC技术
借助TwinSAFE SC技术，可以在任何网络或现场总线系统中使用标准信号进行安全相关任务。来自TwinSAFE SC终端的数据被送入TwinSAFE Logic，在那里进行与安全相关的多通道处理。对来自不同来源的数据进行分析，检查其合理性，并提交“投票”程序。这是通过经过认证的功能块完成的，例如Scale, Compare/Voting (1002, 2003, 3oo5)， Limit等。但是，出于安全原因，至少有一个数据源必须是TwinSAFE SC组件。
欲了解更多信息，请访问http://www.beckhoff.de。
 |
 |
 |
 |
 |
|||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
