高精度HAIMER BT40收缩配合卡盘，面接触，确保高精度加工的高质量和经济效率
精密刀具制造商Alhorn最近开始在日本高端加工中心上使用海默(HAIMER)的面接触收缩配合技术和BT40刀架。高精度刀架有多种选择-包括超薄设计的版本。根据Alhorn的说法，它们非常适合小而复杂的零件的多面加工。与精密机床和工具一起，它们确保了精度、表面质量和经济效率方面的顶级结果。
Alhorn在德国北莱茵-威斯特法伦州Lübbecke开发和制造注塑模具工具和项目已有40多年的历史。工厂经理Timo Schwiering解释说:“最重要的是，当人们需要带有销钉插入或冲孔触头的注塑模具时，他们会求助于我们。根据客户的要求，我们为这些客户提供完整的解决方案-从注塑模具的开发和设计到完美的系列生产交钥匙解决方案。”
Schwiering表示，他们的核心业务是复杂的插头连接器工具，这些工具几乎可以交付给任何大型插头供应商:“我们拥有制造多达128个腔的高性能注塑模具工具的专业知识，其质量、精度和经济效率是无与伦比的。”约30%的Alhorn工具供应给内部制造，其余70%供应给世界各地的客户。
“我们的目标是成为一流的，”工厂经理说，“并长期保持这样的状态。”这意味着对几何形状、公差和工艺可靠性的最高要求是阿尔霍恩刀具制造日常业务的一部分。“一流”的基础是一支高素质的员工团队，其中还包括Sascha Soldato。该技术人员是模具持续改进流程(CIP)团队的成员，该团队负责优化生产设备以及其他职责。他确信:“实现我们目标的唯一途径是与最好的供应商合作。这适用于整个生产过程，包括自动化程度最高的机器、工具以及刀架。”
最好的机械工程
Schwiering和Soldato的加工中心定位良好。两台Yasda机器，其中一台是两年前购买的，另外三台在这里发挥着重要作用。Alhorn工具制造团队使用YMB Vi40专门用于铣削铜电极，这是窄而深、棱角锋利的空腔所需要的。Sascha Soldato承认:“虽然Yasda专门为硬铣削和坐标钻削提供了这款5轴垂直夹具加工中心，但其精度-线性轴的定位精度低于3微米，重复精度为1.2微米-使其成为我们电极加工的理想选择。”为了确保他们能够从YMB Vi40中获得最大的经济效益，Alhorn为其配备了Erowa机器人紧凑系统，该系统为ITS-50电极支架提供了147个杂志位置。
Yasda的第二个加工中心PX30型是为自动化操作和无人值班制而设计的，因为它包含33个工件托盘，适用于尺寸高达200 x 200 mm的组件，自动化软件和300个位置的刀库。阿尔霍恩把机器的工作加工出软和硬化钢的模具镶件。对精度和形状位置公差的要求与电极的要求相似。工厂经理Schwiering对这些机器印象深刻:“它们在粗加工和精加工方面都达到了最高的性能。在精加工过程中可以获得非常高的表面质量，这通常意味着不再需要进一步的加工步骤，如平磨。”
刀架是加工链中的核心部件
Sascha Soldato还注重一流的刀具和刀柄，以实现所需的精度和表面质量:“我们的Yasda加工中心只使用面接触的BT40刀柄，因为这样的面接触的决定性好处是，即使在高速范围内，它也能可靠地防止轴向位移。这对于确保微米范围内的精度至关重要。”
直到最近，Alhorn一直通过Yasda认证的供应商独家购买BT40支架。然而，在过去几年中，复杂部件的多面加工有所增加，因此有必要使用具有尽可能细的干涉轮廓的工具。“这就是收缩技术引起我们注意的原因，”索尔达托报道。“特别是在尖端，收缩配合卡盘比我们以前的夹头卡盘更薄，具有更少的干扰轮廓。”
由于之前的供应商没有提供特别广泛的收缩配合卡盘，Sascha Soldato和CIP团队开始寻找替代品。他们首先征求了OKE集团的姐妹公司的意见，OKE集团也从事精密加工。正是在这里，他们第一次从德国奥格斯堡附近的Igenhausen听说了海默有限公司。海默还在收缩配合技术的基准测试中名列前茅，其中包括工具架和收缩配合机。
完整的包从单一来源
Soldato报告说:“基准测试和来自我们姐妹公司的积极反馈促使我们与HAIMER取得联系。他们的第一个联系人是Thorsten Böker，他是阿尔霍恩公司HAIMER的技术销售代表。他提供了关于HAIMER产品质量和不同版本的基本信息:“带有面部接触的BT30和BT40接口版本也已经成为HAIMER标准产品范围的一部分。所有其他陡峭的锥度夹具可以提供半标准以及面接触。HAIMER以界面的高精度而闻名，因为我们在生产中非常精确地研磨所有功能相关的表面，并将支架进行双重100%质量检查过程。通常，我们的收缩配合卡盘由耐热钢制成，硬化至54-2 HRC。它们适用于轴公差h6的HSS和固体硬质合金工具，在3 × D时保证跳动精度小于0.003 mm，并具有极高的夹紧力。它们有多种版本可供选择，包括壁厚1.5毫米、顶部倾角3°的超薄迷你收缩卡盘。”
该系列产品还具有各种不同的接口，这对Alhorn来说很重要，Sascha Soldato强调说:“我们不仅需要收缩配合卡盘的纤细轮廓，还需要具有BT40接口和表面接触的刀架以及HSK-A63。这些刀架在各种主轴界面上的干涉轮廓需要精确对称，这就是HAIMER的情况。”这一愿望的原因是编程和系统维护的好处，因为Alhorn已经在其CAD / CAM系统中数字化并保存了所有的刀架和机械虎钳等。使用相同的刀架轮廓，生产计划可以轻松地从Yasda机床切换到具有相同主轴接口的其他制造商的机床。

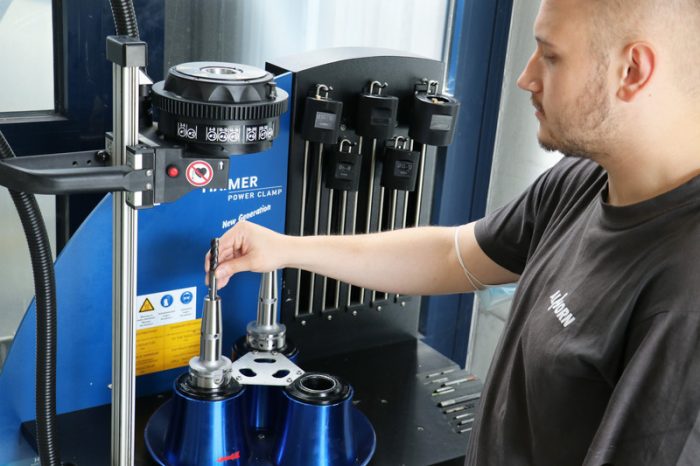

HAIMER BT40带接触面的收缩卡盘是该项目的新产品，已在Yasda机器上使用了几个月。Alhorn在其他加工中心上使用与HSK-A63接口相对应的夹具。工厂经理Timo Schwiering总结道:“收缩配合卡盘完全满足我们在干涉轮廓、真实跳动精度、多样性和制造质量方面的要求。我们也非常满意海默动力钳舒适NG收缩机。由于我们认为自己是一家不断成长和创新的公司，我们计划在未来继续扩大与HAIMER的合作。”
如需更多信息，请访问http://www.haimer.com．
 |
 |
 |
 |
 |
 |
||
 |
 |
 |
 |
 |
 |
 |
 |
