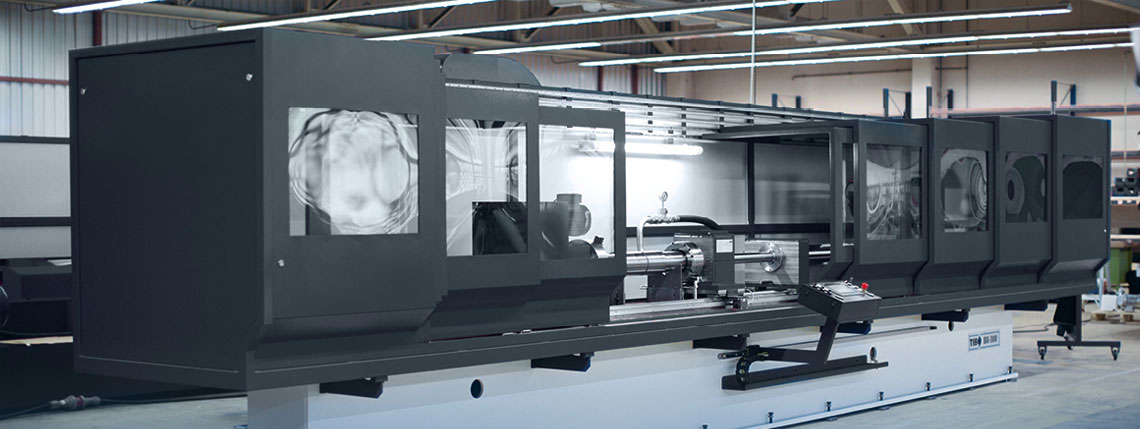

iBOtiefhrtechnik GmbH为复杂任务提供复杂解决方案Tibo深洞钻探机的优异性在全世界各种分支中得到承认,包括液压学、充气学、航空航天学、可再生能源和医学技术
深洞钻井定义为“金属切割过程”,钻孔比通常为10:1或以上方法需要大量技术知识 高质量工具 最大精度
Tibo提供高精度解析法,这些解析法多度证明涉及直径2毫米至400毫米和深度达12 000毫米的钻井任务,通过模块化机概念实现,该概念由高质量完全协调系统组件组成。
视直径深度而定,这涉及使用Tibo持续完善当前开发作业的各种方法:Gundrilling和BTA深洞钻探这两种方法都允许高精度快速深洞钻探从铝和不锈钢到航空航天工程超合金等各种材料
Tibo模块化系统既简单又巧妙,提供几乎无限配置可能性 — — 从通用标准机到局部特殊解决方案不等。逐个适应深洞钻探需求 表示我们总能为您提供最优机配置 完全高效地完成对它的要求
持续进一步改进产品范围并使用经验证组件,结果处理简单得多,搭建不那么复杂并拓展机工可能性

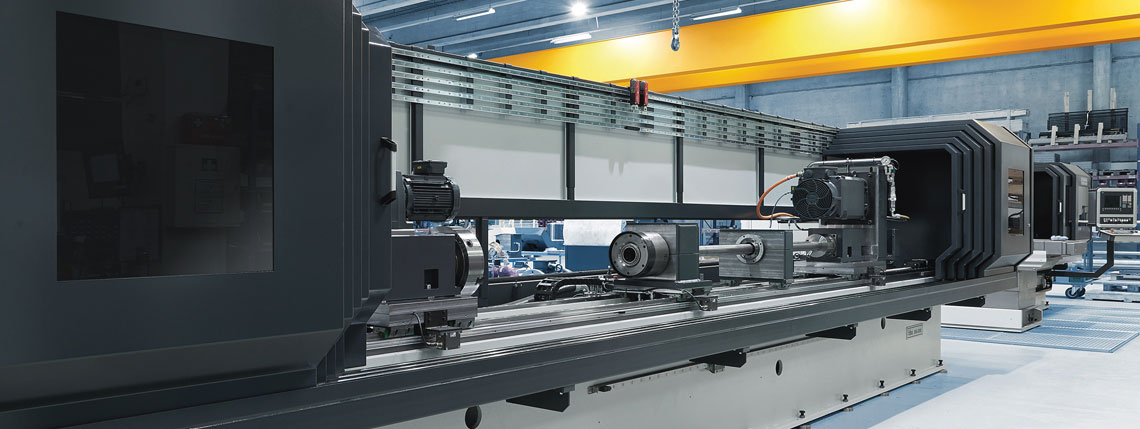

第一模块:机器床

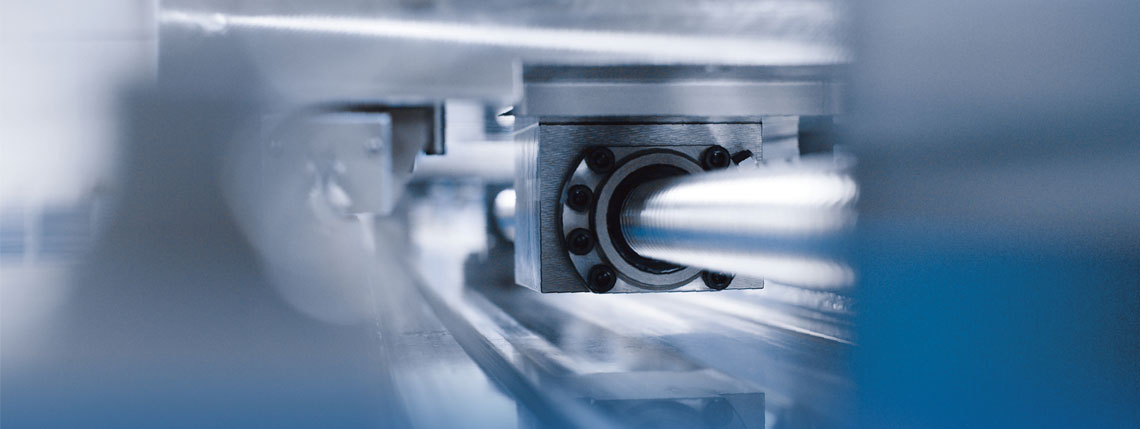

每一台波深洞钻机的固基是我们的机器床,它多标准尺寸可用,包括线性向导和各种基板,其他钻机架上保证极精度下至1/1000毫米
第二模块:Drillspindle
钻柱柱嵌入线性向导和基板上-介于一到六分线柱上,并配上驱动器匹配视钻井任务而定装有可交换齿轮的旋翼驱动器也可以供大型机器使用
第三模块:尾料或二次钻柱
固定或反旋转尾料可安装,视客户需要和任务而定或可配置二叉从双侧同时钻探共达十二叉
第四模块:钻树持有者载波或冷压头BOZA

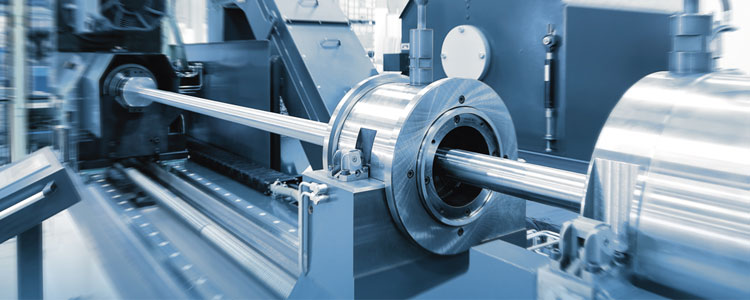

可选运动钻孔马车或冷压头视钻法而定并附钻树屏蔽器用阻塞管向导并集中钻探并取出从钻孔取出的冷却钻芯片冷压头使用BTA法引导钻管并同时用高压压压深钻油在此过程中,Tibo模块化系统还允许同时使用单机冲击和BTA方法
第五模块:芯片清除冷却系统
钻芯片通过芯片传送器输入芯片排出量(可选:芯片篮子),钻油先过滤,必要时冷却并最后反馈冷却油槽组合离心机也可以选用
第六模块:稳健休息和振动大坝
工具稳置数(冲锋法)、振动大坝法和工作件稳置数(所有方法)视工作件长度使用模块化Tibo系统还允许快速简单换置稳置-在经常变换机械任务时为竞争提供不可估量的优势-
7模块:控制

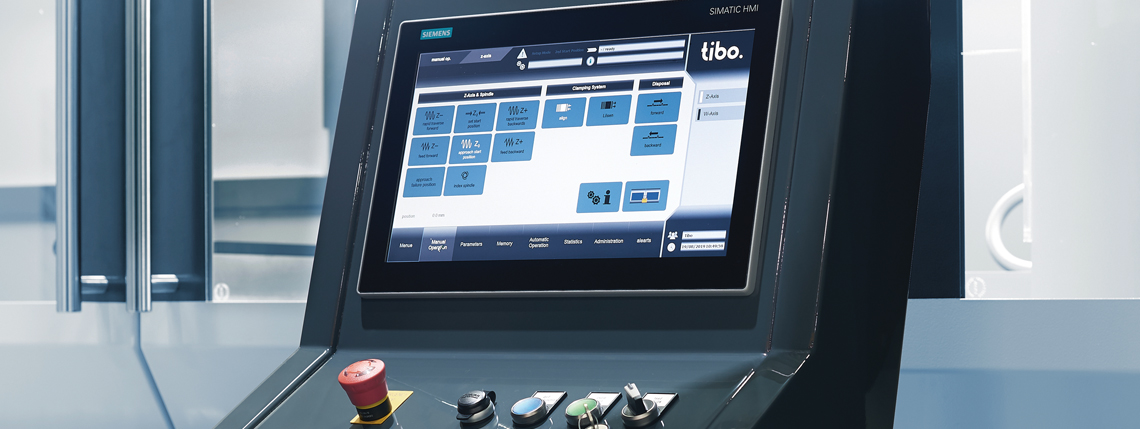

Tibo深洞钻机安装最先进自动化技术直觉触控用户接口可高效修复并监督钻探过程基本特征如工作和平存储器、用户账控件和远程存取能力等均包含在内。移动控制面板允许不受限制访问机器所有组件
8模块安全门/光屏
Tibo深洞钻机符合欧洲机械指令2006/42/EC并配有光屏和安全栅栏机器屏蔽可选用
| 螺旋 | 一号 | 2 | 3 | 4 | 6 |
| E10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 |
| E15 | 2至15 | 2至15 | 2至15 | 2至15 | 2至15 |
| E25 | 3-25 | 3-25 | 3-25 | 3-25 | |
| E30 | 5-30 | 5-30 | 5-30 | ||

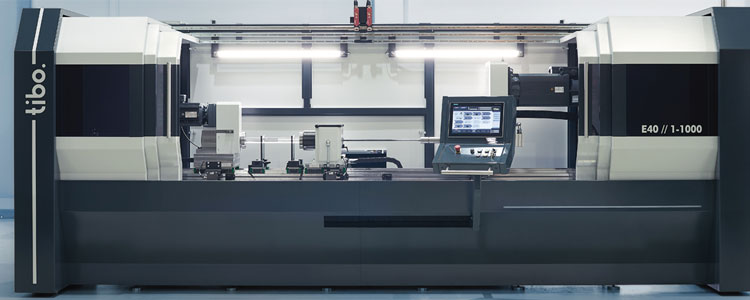

| E40 | 5-40 | 5-40 |
| 系统BTA | 80 | B125 | B160 | 250 |
| 钻探++ | 10-80 | 25-125 | 25-160 | 50-250 |
| 反钻探最大毫米 | 百元 | 二百 | 250 | 400 |
| 深度最大毫米 | 4.500 | 12000 | 12000 | 12000 |
| 工作件最大毫米 | 630 | 630 | 630 | 825 |
| 托克Nm | 600n=140-1 | 2000n=180-1 | 5 390n=90-1 | 7500n=90-1 |
