- Föhrenbach集团约80名雇员由Manfred Föhrenbach于1975年创建,是自动化技术与精密机械行业高精度组件、单元和系统线性旋转移动领先制造商之一Fohrenbach产品解决引导、驱动、调度、控制定位需求Föhrenbach提供产品完成全套自定义全解
产品组合
机械组件/人工指南
- Föhrenbach精度幻灯片指南分二组提供,分二维与双尾幻灯片或滚动滚动幻灯片相同数组生成 标准宽度30至400毫米 长度35至1800毫米由于模块化系统,几乎每个问题都可提供最优技术版和物价版
-
-

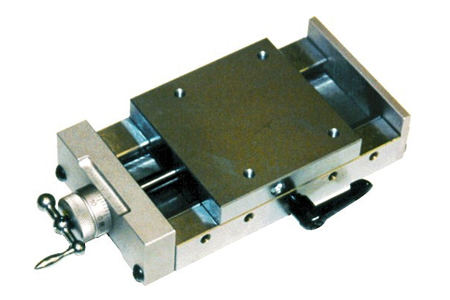

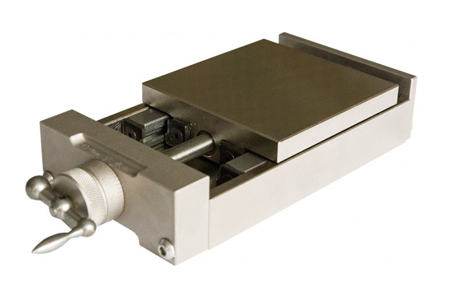

双尾滑动
-
- Föhrenbach双尾线程由灰铁和铝制成,但其他材料的制作也是可能的游戏通过调整栏调整所有类型都装有闪闪发光的乳头和闪闪发光槽外部所有面均为地面和向导磨精 。 发售时还使用滚动轴或多轴滑动类型由灰铸铁或铝制成铝模型非碘化黑高负载滑动可加固执行Föhrenbach滑动类型运行滚动轴承运行预加压、加固和地面Vee制导即使在高载量下,它们保证顺畅运行,免玩并保证极精度长运动对比引导轨迹(develliet类型),可精确易移位零件免玩
由于模块化系统,几乎每个问题都可提供最优技术版和物价
-

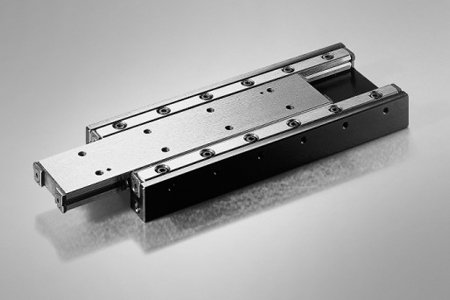

滚动滑动
-
- 滚动滚动滑动单轴或多轴设计提供材料灰色铸铁和铝滚动滚动引导滑动预加载硬化和地面向导保证平滑、零作用和极精度纵向运动-甚至在高载荷下幻灯片必须设计T-groves或更高硬度可编译
强化版
由于模块化系统,几乎每个问题都可提供最优技术版和物价
-

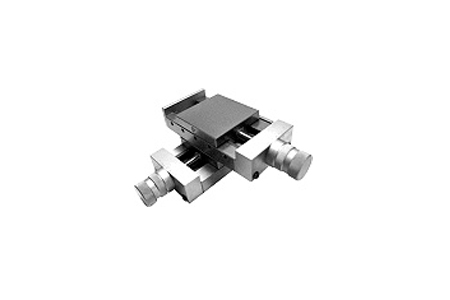

交叉滑动
-
- 交叉引导轨迹可自由交换标准元素引导轨迹允许极硬精线性指南集成
福利类
挂载指令 :
安装向导轨迹时确保承接面以并行方式整理并面向角轴承和立起表面的容度应符合向导轨迹的容度(标准质量)。press应用取决于相关安装条件,分别取决于集成幻灯片结构的僵硬性等值5-20%最大可允许负载然而,总引导铁路结构的负载能力实现后,无论如何会因应用前置压力而下降。
-
微型滚动滑动
-
- 微型滚动幻灯片可开型或端盘交付外部部分
由铝制成,内部部分由硬化钢组成标准钻机模式
-
SVAN双尾滑动
-
- 引导系统使得有可能精确定位您的产品况且,你完全可以修复它创新表现为无逆向绑定、横向和纵向偏差实用优缺点:紧凑尺寸和由Hex螺丝起子调整锁向导的可能性
Clamps允许快速组合2轴系和/或3轴系或轴系搭接基板
特征学
- 双尾滑动由天然非碘化铝制
- 5尺寸:20,30,50,80,120毫米标准中划5至100毫米
- 无反冲绑定
- 压缩大小
- knured微米knob(标准或hex螺旋机调整
- 高负载评分
- 向导不打
- 高阻塞
- 带knured微米knob比例
- 挂载包
- 易快速合并二轴系和/或三轴系

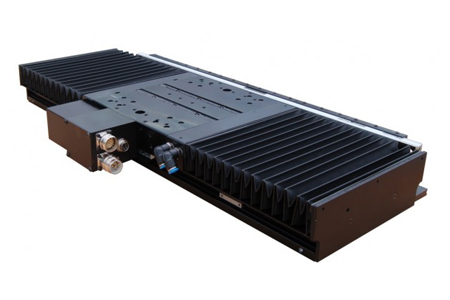

机电精度滑动集成线性电机
- Föhrenbach内部开发综合线性电机精确适应相关需求并持续高速加速值
-
-

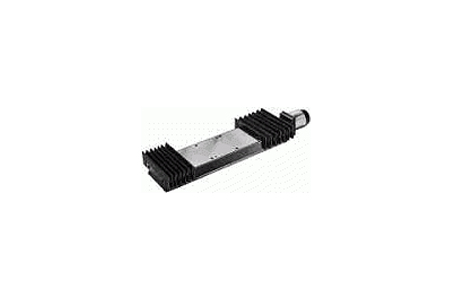

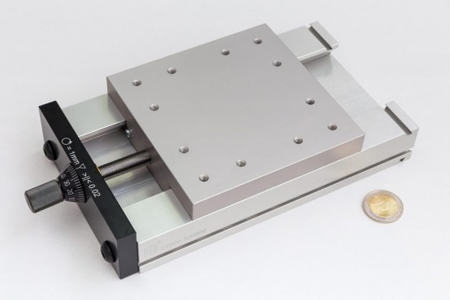

手动精度滑动PFL/PCL/PKL
-
- 精度最高类Ultra精度加精度0.5mFöhrenbach幻灯片控制单元与几乎所有测量系统接口兼容后,异常重复性不依赖特定系统或特定提供方
偏向线性驱动器
- 最优机设计
齿箱、针架、叉子、叉子、牙带和链子都不需要
- 极佳同步特征
高分辨率测量系统极佳同步特征在低速中也可以运抵
- 强可靠
反运行条件下Föhrenbach线性电机保证全系统高度可靠性,因为完全集成机
- 提高机器性能
高硬性机械系统提高自动控制循环的僵硬性
- 最大效率
最优比rque重写强制惯性重写权对权
- 最高定位精度
非不精确性由传输游戏、牙带延展、旋转轴反射、共振或歇斯底里、集成测量系统最高定位精度、高动态和高加速率产生
-

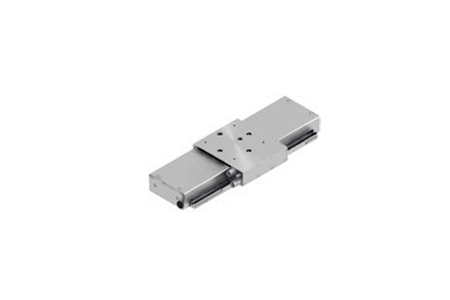

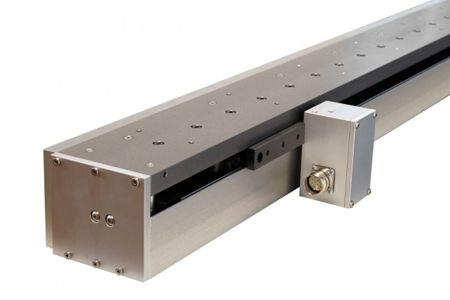

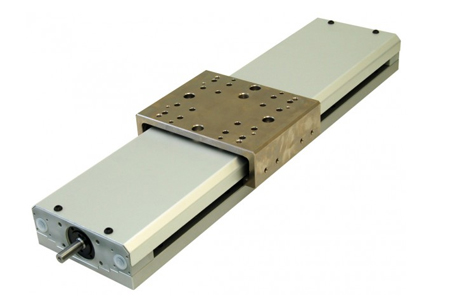

精度滑动指南KCL
-
- Föhrenbach精度滑动指南类型KCL带球灌木和集成线性电机是带架轴的替代解决方案
-
处理模块LDH
-
- LDH设计建设保证运行最顺畅
特征:
- 驱动器
无铁电子通勤3级DC线性电机并配有永久磁二次
- 测量系统
增量测量系统带光学扫描
- 机械引导
精确剖面引导带球偏转器确保高运行精度、僵硬度和加载容量
- 组装选项
标准钻孔和螺旋表面允许灵活使用
- 领域应用
处理定位应用需要高动态和高速高定位acura

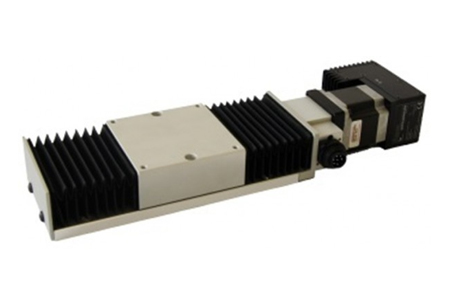

手动精度滑动旋盘
- 手动精度滑动旋盘设计是为了满足机械工程和特殊工程的需要几乎模块化设计、最优技术使用模型和物价几乎可用解决任何问题覆盖度和长度可用于各种变异和不同使用案例
-
多轴系统
- 除单个组件外,Föhrenbach供应系统也准备安装可按期望并视需求从不同组件、人工/机动轴和/或旋转轴组装
-
-
-
-

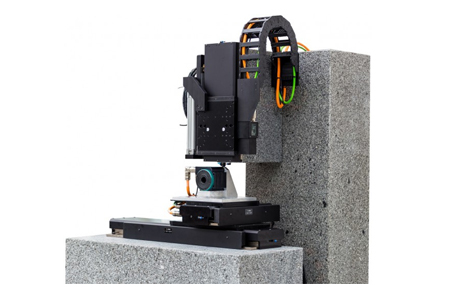

个人客户应用
-
- 高精度和动态需求,焊接构造或硬石基框也是供应范围中可能和合理的部分此处所有轴都按期望规范具体化、集成化、对齐化、测量、测试并记录以硬石方式实现所需理解硬石提供所有所需特征-从小放大系数、高损抗药性、最优振动阻塞、无意外余压到平面性、并行度和角度的必要理解
旋转表和旋转轴
- 定位系统从Föhrenbach旋转表获取宽度并同时灵活解决需求-单源和可扩展时间的一切解决方案的特征是精度、耐用性以及大光孔
-
-

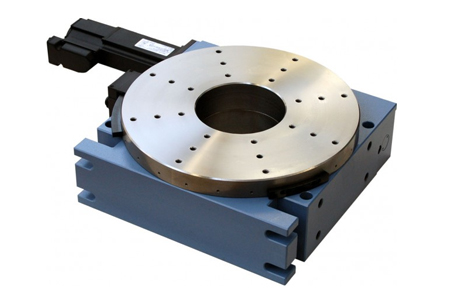

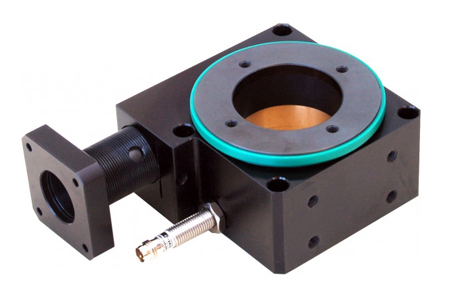

扶轮表蠕虫轮播数列RT1
-
-
- 应用领域
装配技术设备、测量测试设备、激光写作、焊接、裁剪和特殊机械工程标准光孔可用于光学系统或电缆执行
- 驱动器
蠕虫驱动i=72:1并简单度量调整flange和联动所有常用继器和servomots使用(运动器不包括在内,请求合适的电机)。
- 素材类
RT1A300/400住房和旋转盘:选项:住房和旋转盘:灰铁选项:住宅表面涂色
- 保护类
保护类IP50
- 环境温度
操作点常温:+10摄氏度至+40摄氏度
- 遍历
精度滚动高时刻僵硬性、同心性及轴耗精度高同心解析精度
- 润滑
终生润滑速度++++++++++++20
- 选项阻塞空气连接,温度范围-40摄氏度-+80摄氏度应用
吸附至10-6mbar限制切换操作范围、PNP-NC旋转盘参考点、PNP-NO
-
扶轮表蠕虫轮播数列RT2A
-
-
- 应用领域
装配、测量测试设备、激光写作、焊接、裁剪和特殊机械工程标准光孔可用于光学系统或电缆执行
- 驱动器
非自锁蠕虫驱动i=36:1
所有常用继子机和servo电机都可用flanges和联动(运动机不包括在内,请求合适的电机)。
- 素材类
住宅:铝防火黑
旋转盘RT2A075RTA100:钢
旋转盘RT2A150RT2A200
- 保护类
保护类IP50
- 环境温度
操作点常温:+10摄氏度至+40摄氏度
- 遍历
集成滚动高时刻僵硬性同心性解析精度高同心解析精度
- 润滑
360度应用全时润滑,输入速度+3000和输出托盘+02Nm区间模式润滑周期必须提供
- 选项
温度范围-40摄氏度-+80摄氏度-真空应用-10-6mbar-限制旋转和参考点开关-PNP-NC或PNP-NO-充气锁
-

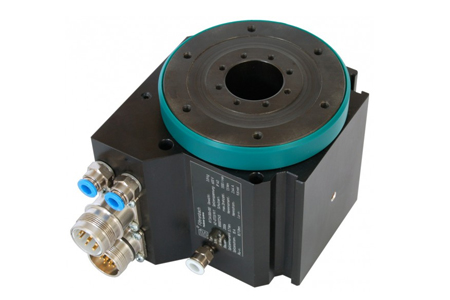

旋转表直接驱动数列RT3和RT4
-
- 旋转表直接驱动数列RT3
直接驱动旋转表可用类型不一
RT3A100x100,RT3A100x115,RT3A80x130,RT3A150x100,RT3A150x130,RT3A250x170,RT3A150x60,RT3A200x60unRT3G630x225
扶轮表RT3G630-高动态性高精度高加载容量
直接驱动旋转表RT3G630特别为机器工具行业和装配机开发特征为高精度高动态和高加载容量旋转表由永久高度三相同步电机驱动旋转盘和住宅由灰铁制成记录转子确切位置和速度并往返电机除密封物外,阻塞空气连接可保护不受泥土渗透和潮湿
扶轮表RT4A高动态性高精度极平面搭建
旋转表RT4A400异常平面旋转表带空轴承旋转表寄存器和旋转盘由铝制成集成直接驱动器和低总高度保证实现无法用传统蠕虫驱动器执行的应用驱动原理还提供高加速度和短周期时间
应用领域:适配装卸站2500N
直接驱动器 :电子通勤三相同步电机与永久磁振转子电机开发高转机按标准变换通过测量系统实现
位置 :旋转表高度精确空气承载压缩空气供应停止后,旋转盘停在旋转表上,负载容量高并硬性极强
-

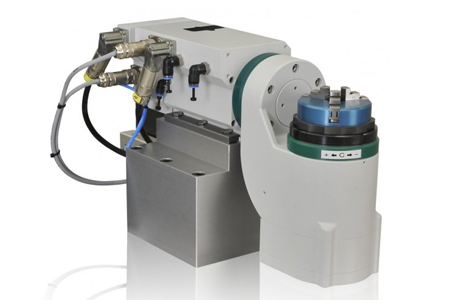

旋转旋转单元RT3A100
-
- 特征学
- 三相同步驱动器永久磁
- B轴旋转范围:-10至+110
- C轴旋转范围:无限
- 最大负载容量:6kg
- 机械反作用力20Nm
- 阻塞空气连接
- 紧凑安装空间
- 即时连接结构
测量系统
- 绝对光学测量系统Renishaw
- 通过外部接口连接
- 可用数据协议:Fanuc、Siemens驱动-CliQ、BiSS、三菱
保护类
- 无阻空气保护类:IP40
- 屏蔽空气保护类:IP54
指令和标准
- CE一致性
- 欧盟机制指令2006/42/EC
- 欧盟指令限制电气电子设备使用某些危险物质
操作条件
- 定位温度:-20摄氏+60摄氏
- 操作温度:0摄氏+40摄氏度
权值
-

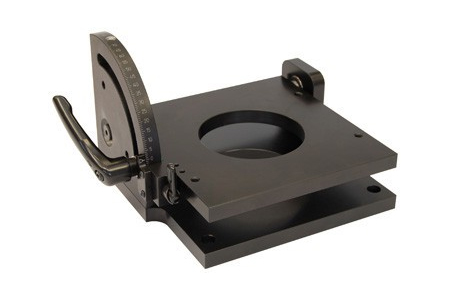

Swivl单元旋转表
-
- 控制杆允许简单快速精确调整不同工作层次,不作任何修改设备旋转表RT2A075,RT2A100,RT2A150undRT2A200
应用领域:装配技术、测量测试设备、激光写作、焊接、裁剪和特殊机械工程
特征:可自调整回转范围从-5度到+95度固定端点0度和90度客户请求其他位置通过横向安装可调整绑定杆单向适当缩放摄氏1度通过基盘的四个反汇洞修复旋转单元
素材 :铝解密黑
-

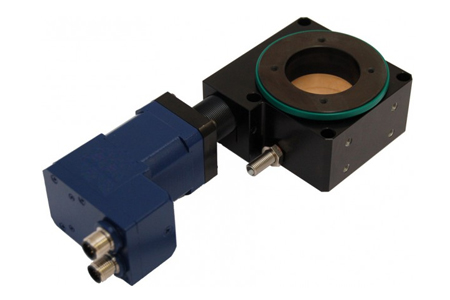

扶轮表RT2A紧凑驱动
-
- 传统驱动器依赖外部控制器单元,压缩驱动器不需要额外控制器完全电气部件,包括驱动控制器和编码器都集成到电机板上编程使用免费软件通过标准PC完成操作可无PC操作,创建驱动程序存储在紧凑驱动器中,并可通过单行输入访问
- 紧凑设计
- 集成电机控制器编码器
- RS485或Canopen界面
- 操作模式:定位、速度、标志定位、时钟向导、模拟、模拟位置、托克
- 位置监控自动误差修正达0.9摄氏度
- 阶梯解析最大值1/64
- 综合温度监控
- 0-50kHz时钟方向模式和0-25kHz时钟方向模式
- 最多32个运动数据集可用免费软件存储内存n简单编程
- 插件驱动快速安装启动
-

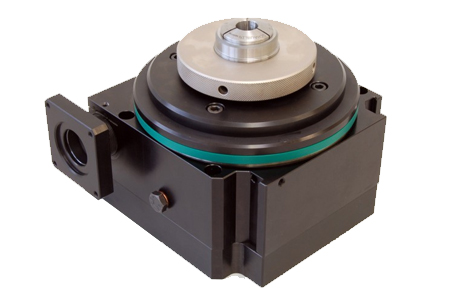

点名系统
-
- 自动绑定发生在盘泉上,这些泉泉预加载时可调整并以充气方式解决工件变化
手动绑定由对面colletknuredknob制作
因整合到旋转表现有孔中,带绑定系统的旋转表保持极紧凑性
-

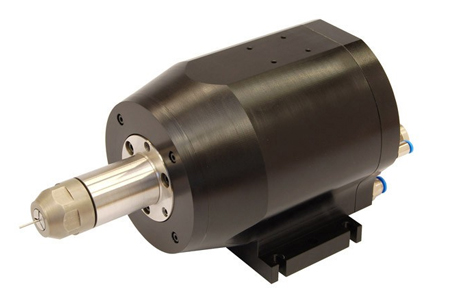

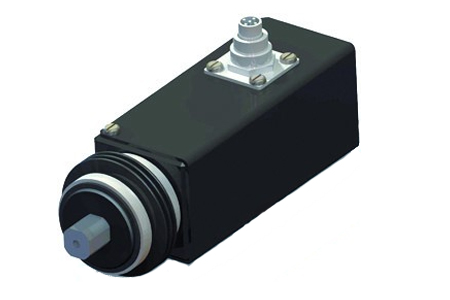

拆卸设备TA3A/TA3G
-
- 驱动完全无反冲住宅由铝制成自动处理
无轴运动小溪封套系统可用
应用领域:旋转轴角定位工作片载体
处理中心、CNC-研磨机、工具机、激光处理机等
直接驱动器 :电子通勤三相同步电机永久磁振转子电机开发高火力达零上头
液态冷却防止机器因直接驱动器散热而变暖
位置 :连接角接触球轴承保证高刚度和最大负载
高同心特制过程
测量系统TA3A100:测量系统增量带磁感应器或光学传感器和类似输出信号VPP带集成参考标记
TA3G 180:测量系统增量带磁传感器和类似输出信号VPP
因直接驱动TA3G 180极适合轮处理至15001/min正因如此,例如工作件可用外部圆柱面研拟驱动完全无反冲住宅由灰色铸铁制成手头可自动查封系统与Hydehn自动查封系统(Hydhn技术扩展技术)
工具持有系统自动绑定系统对小溪, 非并包绑系统 松散条件,灵活,普遍适用
TA3A100:启动充气小盒从前部易替换,无轴运动小盒,松散条件非联锁封套系统,短长通过分叉轴集成封套系统
TA3G 180:自动Hydehn封套系统求最大同心并重精度, < 5m(对工具持有者为100mm),高封套系统闭合自身安全性,短长封套系统嵌入
spindle波短波圆柱
装配和安装选项
TA3A100:套房脚(螺丝4xM5孔)调整方式为2个钻洞
TA3G 180:附室脚(螺旋4xM8空洞)。通过四坚果调整房脚

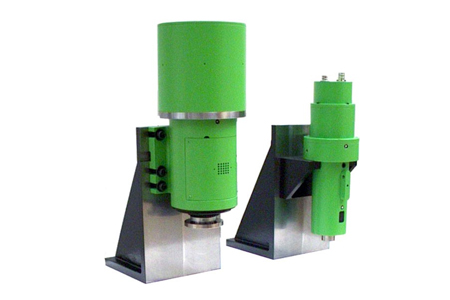

按下轴
- ohrenbach精密按轴直接驱动下方按轴以最高精度和刚性为特征按轴以2大制成,电量12.5kn至100kn印章速度从100毫米/秒到150毫米/秒不等。
-
-
按轴FMP32-25-1
-
- 素材 :住宅:铝非有色黑,CF53连接棒
机械引导 :sple袖子受球向导灌木保护
驱动器 :驱动继机和servo电机可用电机附加程序通过flange和联动或带驱动
保护类保护类:IP50
润滑度 :终生润滑
云温度 :操作点常温:+10摄氏度至+40摄氏度
应用领域:装配技术、联合技术、测量测试设备等设置驱动器或进料单元
选项 :吸尘器达10 Torr 无稀版
-
按轴PA 25/50/100
-
- 外加Pa100口孔安装额外旋转轴允许按键工具角定位驱动器免费无刷托盘电机力转换由球螺旋旋位置控制图章通过增量磁度测量系统解决结合适当接收器进程控制 < 1%最大功率是可能的
离强接收器不增量可实现流程控制,当前对托克电机评价精度为最大功率的3%
控制器驱动器
- 以控驱动服务帮助客户 实现自动化技术领域关键制造目标实现长期成功需要持续改进机器设备以及技术基本更新
-
-
驱动技术
-
- 二相三相继电机
二相和三相继电机可靠低价驱动器使用寿命长以不同大小和类型提供电源输出,持续开发并适合各种应用

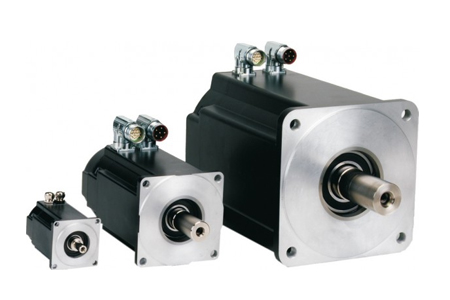

ACservo电机
ACservo电机满足动态和精度方面最高需求,并使用时需要动态、精定位或平滑运行特征不同类型的电输出和大小覆盖最多样化需求
利得一目了然
-

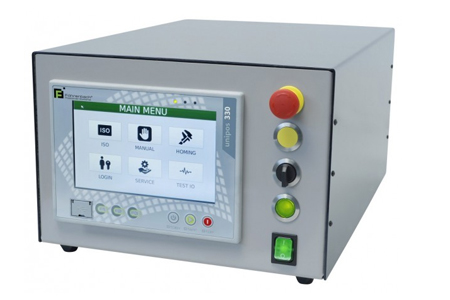

CNC持续路径控制unipos330
-
- 特征学
- 内插连续路径控制最大3servo轴
- CNC使用G代码编程
- 一到三轴/继子机或servomot
- 处理器32位微控制器400兆赫,无风扇
- 7触屏解析800x480DPI、TFT颜色
- 3x自由编程密钥
- 最多三个驱动器连接选项
- 或服务器或继器电机
- 模块整体结构
- USB接口前端
- Ethernet网络接口TCP/IP前端
- 通过互联网远程维护
- 选项:综合紧急停止SIL3,紧急停止电路引导连接器
- LINUX操作系统
NC服务器轴
- Axis控制器:1至3servo控制器整合到设备
- 汽车类型:各种制造商Föhrenbach线性电机
- 通过测量系统通勤
- 中间电路电压325伏特
- 名流/轴:3amperes
- 峰值电流/轴:9amperes
- 测量系统:1Vss-SinCosencoder, EnDat2.1, EnDat2.2, Hall-UVW, Hiperface-Sick-5V, Hiperface-Sick-8V, Tamagawa-17-Bit-single-turn, Tamagawa-17-Bit-multi-turn
NC继子电动轴
- 轴数:1至3轴集成设备
- 双级步进电机输出级
- 多步运算 256微步
- 汽车类型:各种制造商
- 操作电压9V.48V最大2.8A
- 控件托盘达3.10Nm
通信/接口
- 24x数字输入PNP(24VDC)16x数字输出/24VDC,1A总和8A)子D连接器
- 8x模拟输入0-10V,2x模拟输出0-10V
- 以太网端口10/100Base-T
- USB2.0(面板PC前端)
- 选项:Fieldbus端口:Canopen后端
- 通过Canopen扩展:分散输出
-

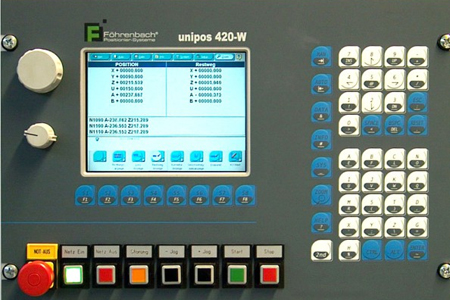

控制单元unimos420-W
-
- 特征:
- 4Axes模拟并并发(16Bit解析5MHz编码输入)至8轴模拟CNC表:D(工具半径)、H(工具长度)、零偏移(G54-G59)、带变量宏编程
- 80数字I/Os(48/32上机)达2040数字I/Os8/8模拟I/Os辅助模块或ProfibusDP
- PCI插槽对FieldBus
- 450NC块/秒
- 20GbyteNC内存
- 2ms定位循环
- 路径图形
- 逻辑分析器
- USB界面软盘、CD-ROM存储棒
- 适配前视函数
- 综合安全远程诊断函数
- 标准DIN66025ISO-编程
- 以太网10/100Mbit
- CNC操作模拟接口
-

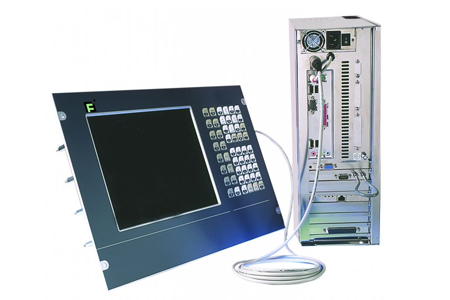

控制单元820-W/-WH
-
- 特征:
- 64轴SERCOS和/或模拟接口
- 8NC频道最大7200NC块/秒,分钟0.125ms定位循环
- 自适应望前3D
- 路径语法逻辑解析器
- 可选i/O访问ProfiBusDPQ
- 20GBNC程序内存
- 19面板12.1TFT全键盘函数键
- 标准DIN66025ISO编程
- CNC表:D(工具半径)、H(工具长度)、零顶移位(G54-G59)、带变量宏编程
- 英特尔薄度处理器(3GHz)
- 以太网10/100Mbit
- CNC操作使用:Sercos模拟接口
专用机器
- Föhrenbach集团作为解决方案提供商和制造商,是机械工程和相关行业领先公司公认的伙伴创新技术产品将与我们经验丰富的开发部门内部开发-符合客户需求
-
-

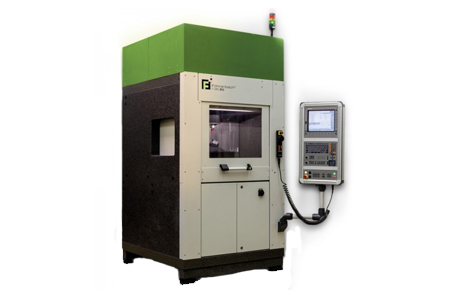

石墨磨中心F-UMG803
-
- 不像常用磨中心处理石墨,F-UMGfhrenbach不必与重力定律抗争使用此法
原因:中心、向导、旋轴工具杂志不定位于他们接触石墨粉尘的位置,但它们都安装在顶部和密封封口上。轴系位于无尘区机械平面上方发生灰尘时,指南不受影响媒体经销商可靠地保持切割机免芯片-即使是深洞精确方向空气流保证稳定过程和最小穿戴所有石墨粉尘采掘时使用大容量钟向下吸取
正因如此,F-UMG只需略加维护,并能够充分利用物料石墨的长处
-

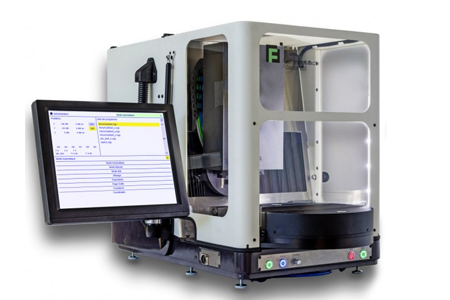

面处理机F-Decor 305
-
- 机基板结构极紧固机器嵌套中所有必要组件:机械轴、充气组件、驱动电子控件和安装12触控显示器
F-Decor 305可生成环形粒子、cortes de Geneve、刻刻或机械手表部件装饰磨机器保证高精度高生产率F-Decor 305交付准备连接
-

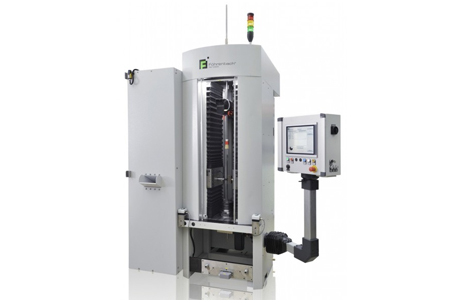

直通机RM1000
-
- RM-1000简介
- 固态碳化深洞嵌入式钢叉
- 深洞演练焊接碳化钻比特
- 深洞演练带可索引插入
- 直线法/ 4轴: 辐射流出
- 直线法/6轴:辐射流出、摄像头、轴流出
- DrillNQ:1.3毫米对28毫米
- 钻孔长度:可达1,000毫米
- 磁带叉-NQ:4.0m至32m
- 最大按力:50kn
- 控制/操作:B&R/触摸板15
- 操作电压:400V/32A
- 压缩空气:6bar/1⁄2连接
- 尺寸(WxDxH):882x1,320x2,457
- 权值:约1400kg
- 移动紧凑机器人电池自动化
- 带激光系统标识
服务类
获益于我们的长期知识
我们向客户提供各种服务并提供全面全方位服务其中包括咨询、开发、培训和支持
- 新建开发
客户专用要求和智能解决方案是Föhrenbach核心权限
- 项目规划建设
客户请求由有长期开发经验的合格雇员全面处理实现动机为客户开发设计
- 控制技术
复杂生产过程既需要最优使用控制技术,也需要最优控制软件服务内容包括控制系统并监控系统
- 测量技术
精度m-role是Föhrenbach日常业务的一部分测量结果也必须相应精确为应对这一挑战,我们开发高精度测量仪表和优化测量方法
- 员工培训
实施新技术复杂解决方案期间,我们将支持你,向员工介绍机器并培训机器产品发布后,我们将向您提供帮助和建议
- 维护服务
以维护服务为例,技术员准备通过远程维护或甚至现场向您提供专家知识技术员在维护服务作业中获取的经验将用于设计未来解决方案
-
