  • LK世界最老CMM制造商

    LK度量法以创新度量法和服务闻名公司产品,包括坐标测量机(CMM)、便携式测量武器软件和计量软件在全世界使用,以控制和提高制造组件的质量。精密技术支撑从设计、开发、生产和装配到质量保证的全球产业链,如汽车、航空航天、国防、运动场、能源、医疗和合同检验

产品组合

  • 坐标测量机

  • LKMETROGY是唯一保证CMM精确度10年的制造商

    LK度量机坐标范围表示CMM技术的终极单系统内CMM提供维度、方位和表面测量此外,全范围接触非接触测量传感器提供触发和扫描模式方面真正的多传感器能力传感器可快速自动交换优化测量结果、透明度并在同一程序内吞吐量,供所有几何、复杂和雕刻面应用使用

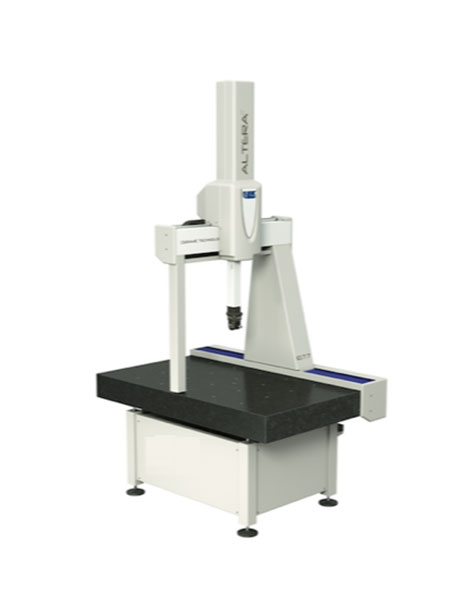

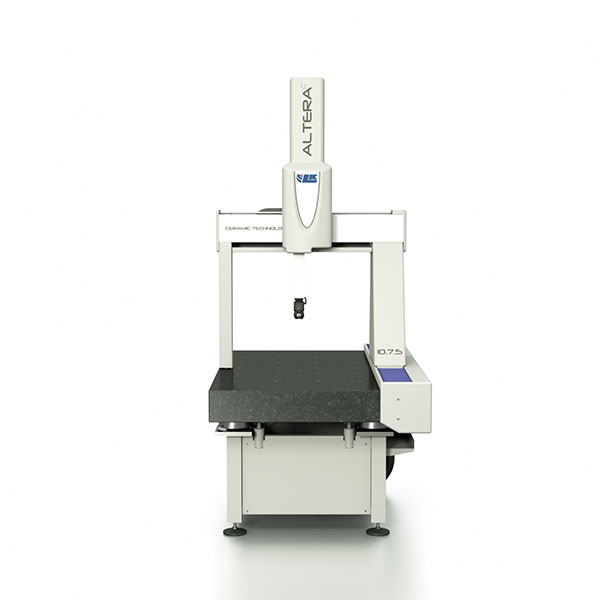

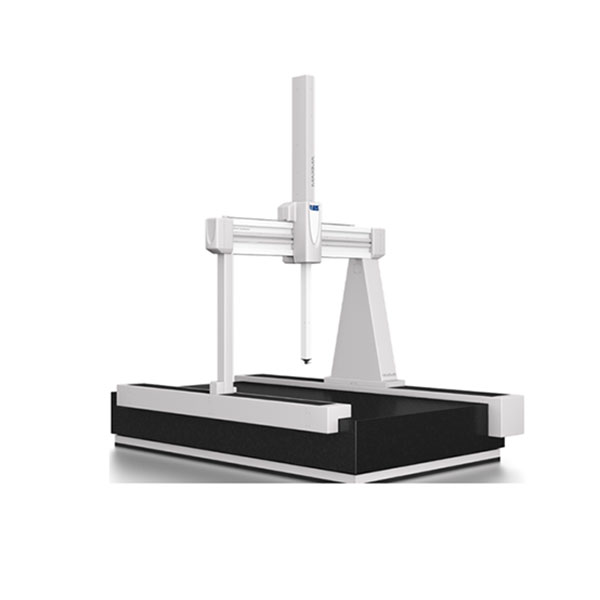

      • 桥梁CMM

          • AlteraC-标准被动山

          • CMM标准单控件被动挂载典型应用很可能见诸航空航天、汽车、医疗和其他行业,并有高计量要求。

            特征:

            • 可用五大体积:7.7.5 10.7.5、10.7.7、12.9.7和15.9.7
            • Accuriesat 1.7m+L/333
            • 可重复性1.5m
            • 速度720mm/sec
            • 加速1.900mm/sec2

          • AltercaC-充气反振山

          • CMM单机充电反振荡典型应用很可能见诸航空航天、汽车、医疗和其他行业,并有高计量要求。

            特征:

            • 可用五大体积:7.7.5 10.7.5、10.7.7、12.9.7和15.9.7
            • Accuriesat 1.7m+L/333
            • 可重复性1.5m
            • 速度720mm/sec
            • 加速1.900mm/sec2

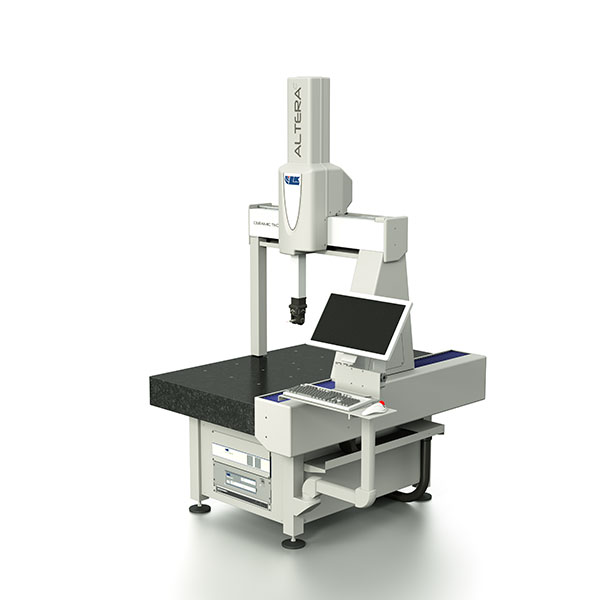

          • AlteraC-标准被动山

          • CMM标准自控控制器带键盘监控臂和机上PC典型应用很可能见诸航空航天、汽车、医疗和其他行业,并有高计量要求。

            特征:

            • 可用五大体积:7.7.5 10.7.5、10.7.7、12.9.7和15.9.7
            • Accuriesat 1.7m+L/333
            • 可重复性1.5m
            • 速度720mm/sec
            • 加速1.900mm/sec2

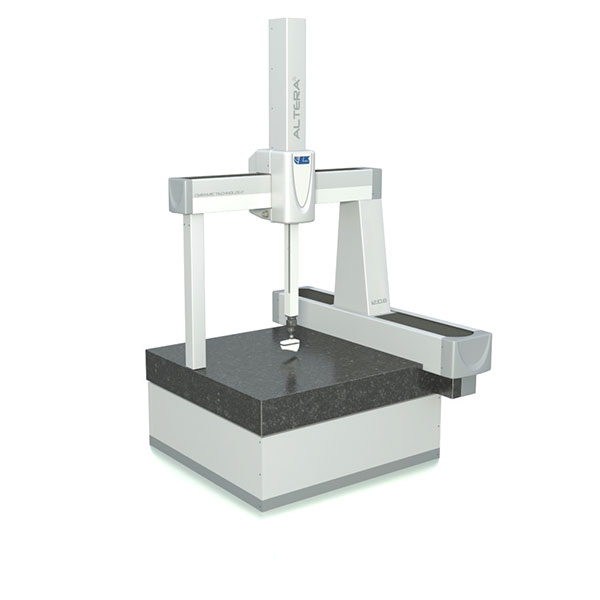

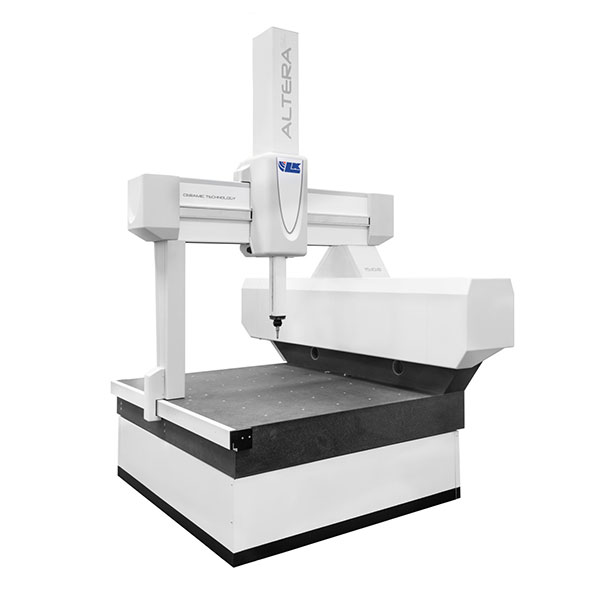

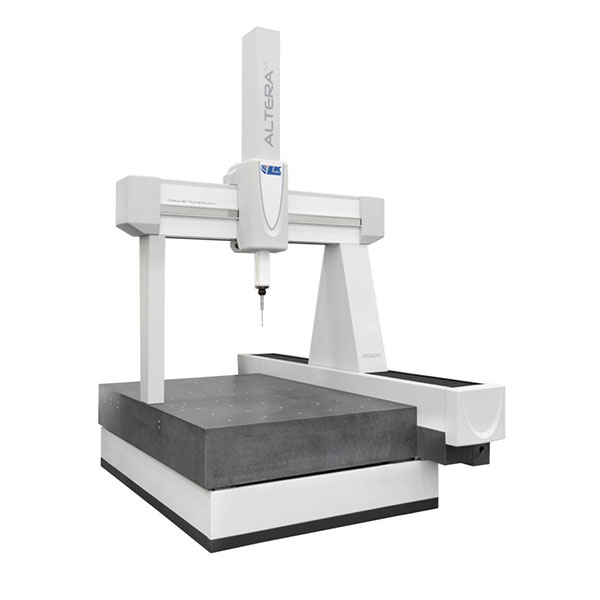

          • Altera-S-桥梁CMM

          • ALTERAS序列由溢价多功能CMM组成,最先进能力小压缩类典型应用很可能见诸航空航天、汽车、医疗和其他行业,并有高计量要求。

            特征:

            • 大小不等:10.10.8、12.10.8、15.10.8和20.10.8
            • Accuriesat 1.8m+L/400
            • 可重复性1.6m
            • 速度762mm/sec
            • 加速2.238mm/sec2

          • AlteraM-中型桥梁CM

          • ALTERAMSeries包含极精多功能CMM典型应用很可能见诸航空航天、汽车、医疗和其他行业,并有高计量要求。

            30个不同模型可用,7个不同桥段特征,从8.7.6开始中划60.20

            特征:

            • accuriesat 1.5m+L/375
            • 可重复性1.5m
            • 速度833毫米/秒
            • 加速2514mm/sec2

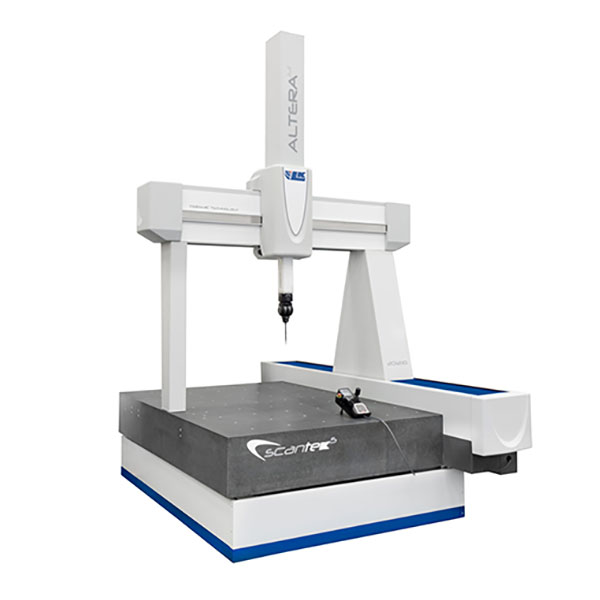

          • ATERASCANTEK5-5轴多传感器CM

          • ALTERASCANTERK5串联使用极精度5轴多传感器CMM

            ALTERAMMMXIMA和LUTRA分布式所有不同模型都可用

            特征:

            • Accuriesat1.6m+L/375
            • 可重复性1.6m

          • AlteraSL-次微精度参考

          • ALTERA SLSeries CMM

            特征:

            • 大小不等:8.7.6至25.20.15
            • Accuriesat 0.7m+L/600
            • 可重复性0.5m
            • 速度318mm/sec
            • 加速566mm/sec2

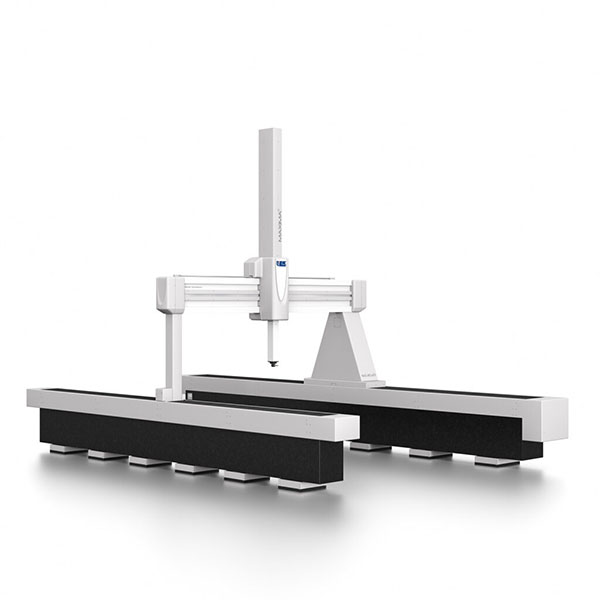

          • MAXIMA-大型桥梁CM

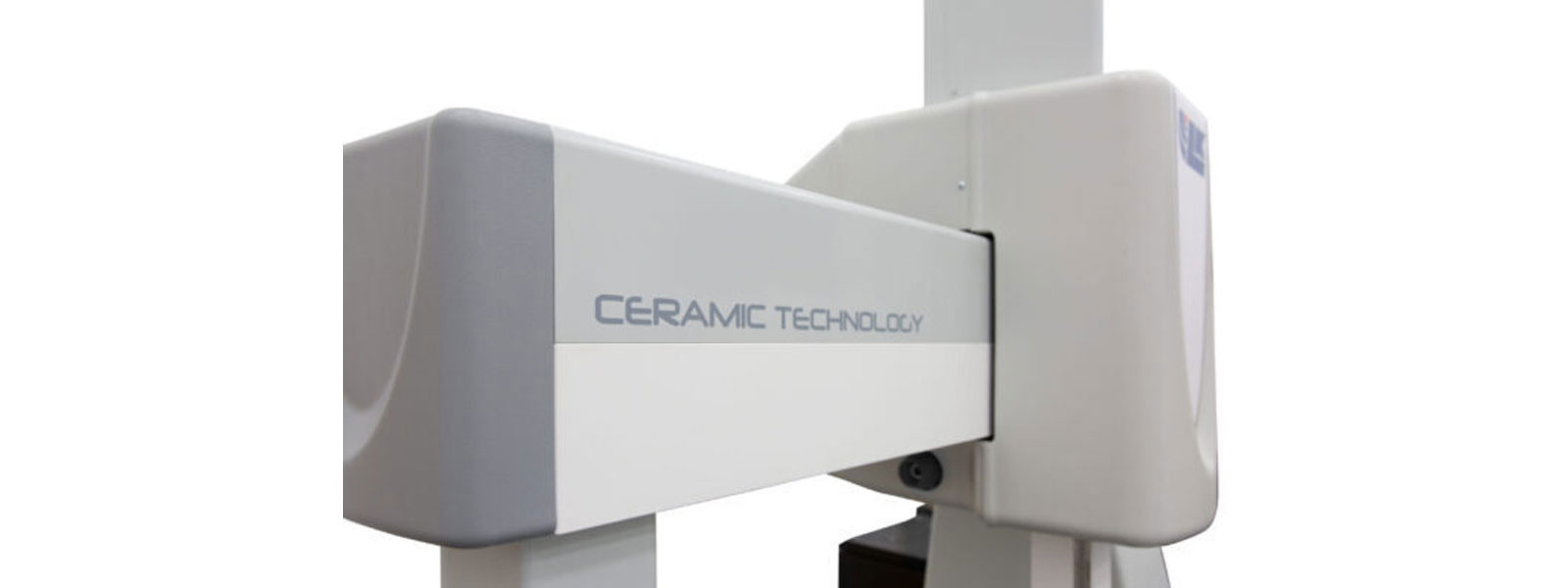

          • LK计量模型大桥CMM范围基于高精度LK计量产品组合的相同验证设计概念继续独有陶瓷材料使用高性能波束和旋轴构造,几乎完全僵硬比和对时间、磨损和温度变异的阻抗性更大在所有制造环境提供一致性性能,即使是大规模计量应用

            特征:

            • 60多标准模型可用,8桥段增量500毫米,从30.20.15到804.30
            • 体积精度3+L/350
            • 3微米可重复性
            • 马克斯三维速度调自:611mm/sec
            • 马克斯三维加速从: 500mm/sec2

          • MAXIMAR-大型桥梁CM

          • LK计量模型大桥CMM范围基于高精度LK计量产品组合的相同验证设计概念继续独有陶瓷材料使用高性能波束和旋轴构造,几乎完全僵硬比和对时间、磨损和温度变异的阻抗性更大在所有制造环境提供一致性性能,即使是大规模计量应用

            特征:

            • 60多标准模型可用,8桥段增量500毫米,从30.20.15到804.30
            • 体积精度3+L/350
            • 3微米可重复性
            • 马克斯三维速度调自:611mm/sec
            • 马克斯三维加速从: 500mm/sec2

        • 大容量CMM

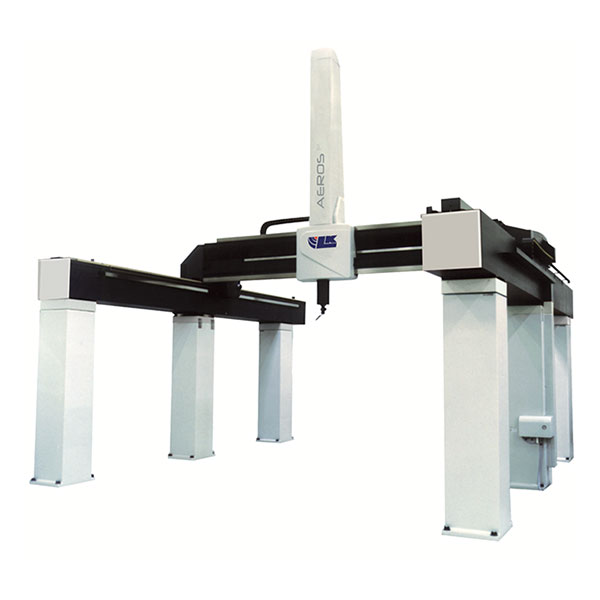

            • Aeros

            • AEROS序列特征为创新机械设计,保证计量性能及时持续,确保测量数据稳定,同时避免意外维护标定费用AEROS设计配有铝合金Z轴旋轴和X轴缩放系统

              特征:

              • AEROSCMMss系列以22个标准模型提供,并有下列YZ轴段:20.10/20.15/25.15/25.18
              • 精度从4.3+4.0L/1000
              • 三维速度从: 500mm/sec
              • 三维加速从:1200mm/sec2

            • AerosS

            • AEROSS串行提供中大甘特律CMM可按任何测量应用的要求配置并广尺寸可用AEROSS设计配有光合金Z轴旋轴和X轴缩放系统

              特征:

              • AEROS S CMM数列以40标准模型提供,并有下列YZ轴段:15.13/20.13/20.15/20.20/2515/25.18/25.20/30.20/30.25
              • 精度从4.3+5.0L/1000
              • 马克斯三维速度从530mm/sec
              • 马克斯三维加速从:800mm/sec2

            • AerosP

            • AEROSP系列由大型坐标测量机组成,用于工业计量应用,特别是在航空航天、战略和能源段结构具体构建策略 X轴波束运动和二读定位系统限制运动期间结构变形,保证实现极佳度性能

              特征:

              • AEROS/30.20/30.25/35.25
              • 精度从 7.0+8.0L/1000
              • 三维速度从530mm/sec
              • 三维加速从:800mm/sec2

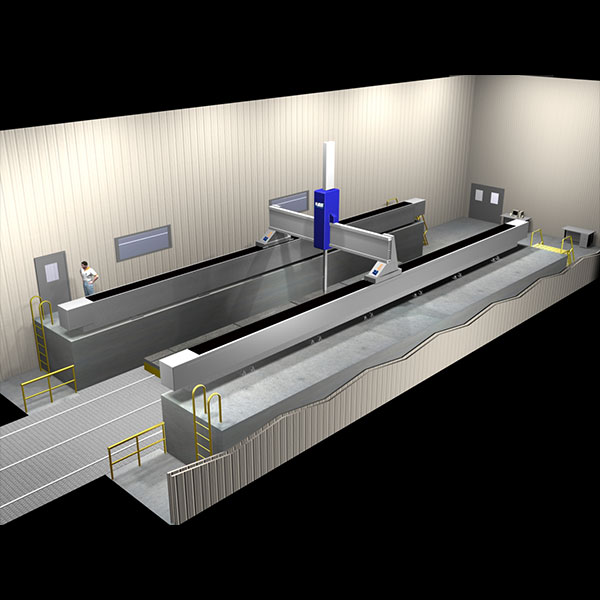

            • 超大

            • 大规模测量应用LK算法超模CMM串行高向导设计,为当今行业3D维检验提供最佳和最灵活解决方案

              UntraSeries标准增量尺寸为500毫米,以X轴至16米,Y轴从4.5米至6米,Z轴向3米可请求大划线

              特征:

              • 量性精度从 4+L/250
              • 可重复性4微米
              • 马克斯三维速度发自462mm/sec
              • 马克斯三维加速从:582mm/sec2

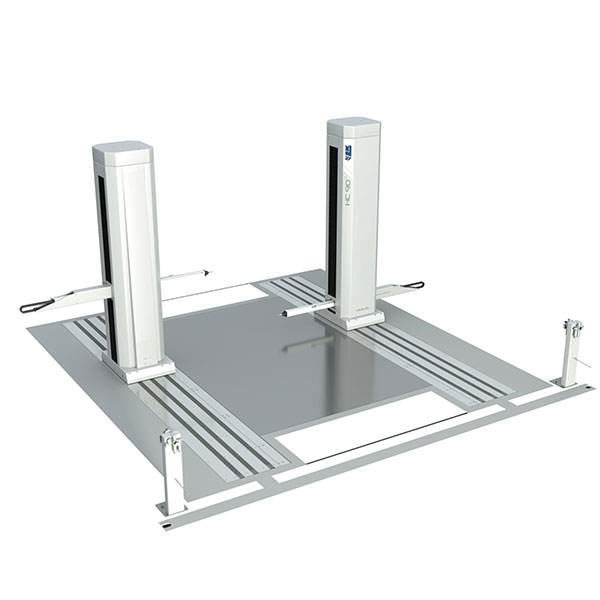

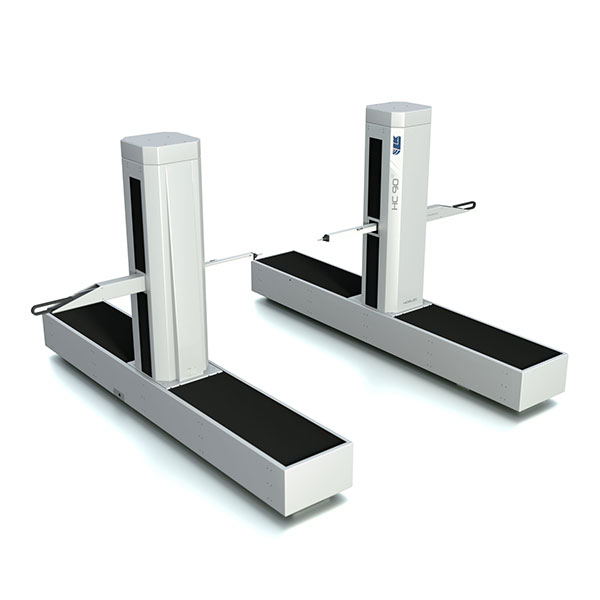

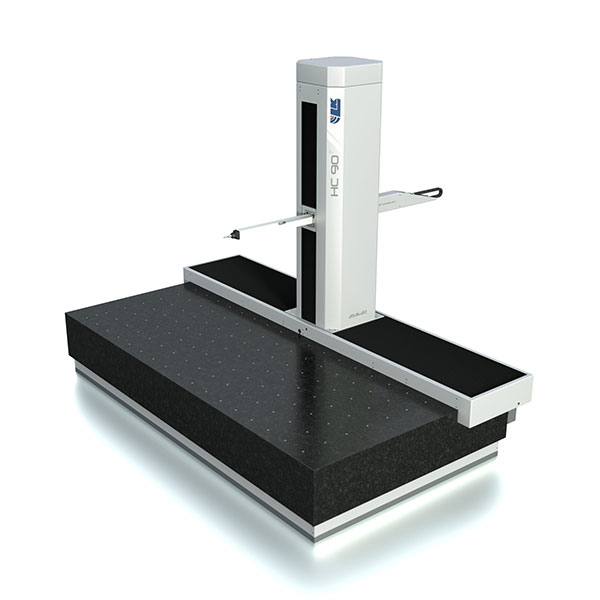

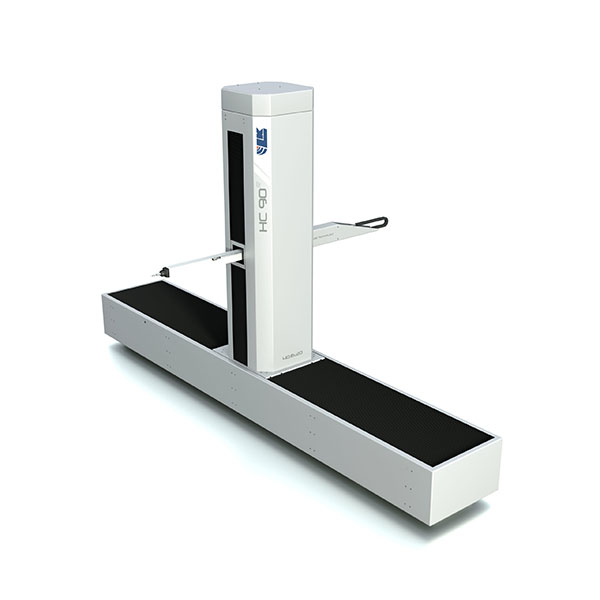

          • 水平CMM

              • HC-90R/HC-90T/HC-90TR/HC-90WTR

              • HC-90的杰出性能与CMM市场不匹配,使桥梁机精度提高,但与横向臂CMM提供的灵活性相容性

                高速高速几何稳定性以及对严酷环境的抗药性无法保持使用带机械轴承的铝或铸铁引导线设计唯有HC-90陶体列和spindle完全依赖LK航空技术可实现行业无与伦比的精度

                特征:

                • 容积精度从1.9+L/250
                • 速度850mm/sec
                • 从3800mm/sec加速2

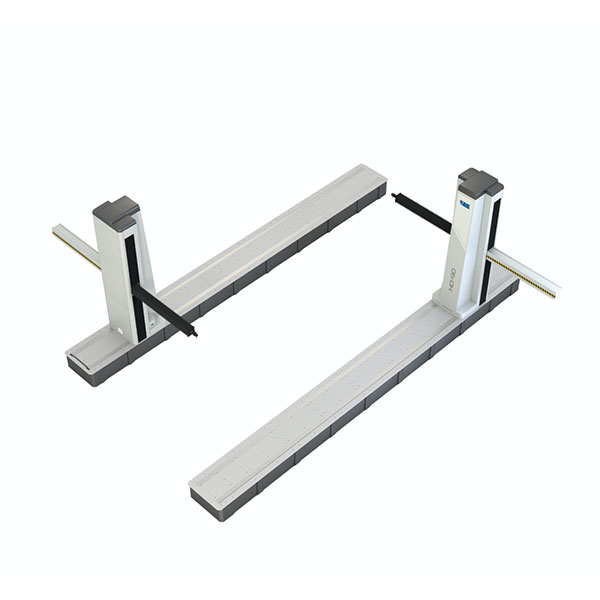

              • A-LINE(HD-90)

              • HD-90是重值超性能CMM用于生产和厂房环境,专为汽车机体和子组件质量控制应用开发双臂求解双横向臂相重叠100毫米,以确保完全访问构件所测量的所有特征

                特征:

                • HD-90CMMss数列以XX标准尺寸提供,并有下列YZ轴段:16.20/16.25/16.30
                • 精确度从14+18L/1000
                • 三维速度调频580mm/sec
                • 三维加速从:1500mm/sec2

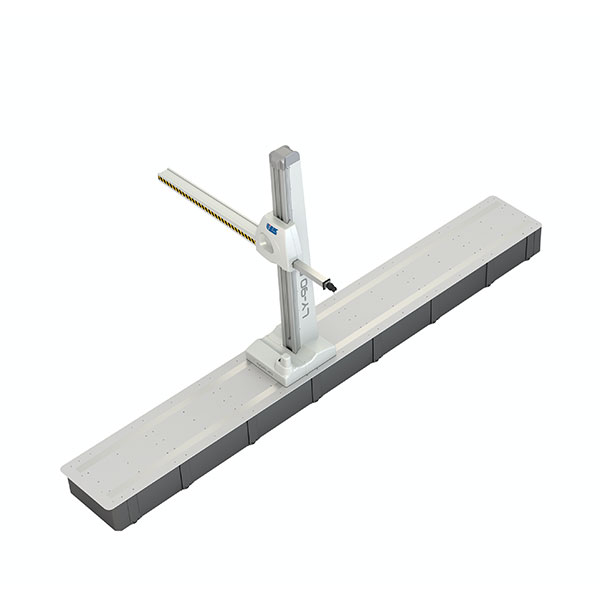

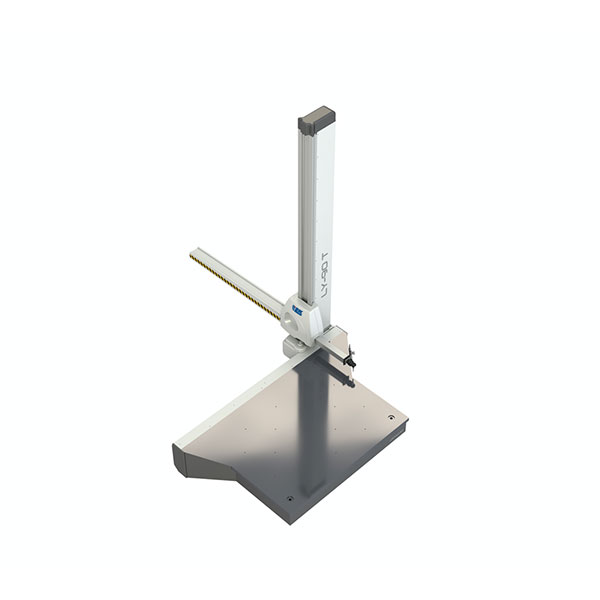

              • A-Line(LY-90T)

              • LY-90T控制台系列运动指南上安装的横向臂侧挂到花岗板或投铁板上,允许测量中大小板和塑料组件旋转表集成后,各种行业的立方和复杂几何部件也可以检查。

                特征:

                • LY-90TSeries以45标准模型提供,并有下列YZ轴段:10.15/12.15/15.15/15.18/15.20/15.25/16.20/16.22/16.25
                • 精确度从 10+18L/1000
                • 三维速度发源:520mm/sec
                • 3D加速从:850mm/sec2

              • A-Line(LY-90R)

              • LY-90RSeries提供技术先进和成本效益高的解决方案,对汽车、陆路交通和重工业典型大件进行维控LY-90R装有Y轴和Z轴的空气轴承,保证高性能和精度结果X轴向导可安装到楼层或楼层上

                特征:

                • LY-90RCMMs序列24标准模型提供下列YZ轴段:10.10/15.15/15.18/15.20/16.20/16.25
                • 精确度从 10+15L/1000
                • 三维速度发源:520mm/sec
                • 3D加速从:850mm/sec2

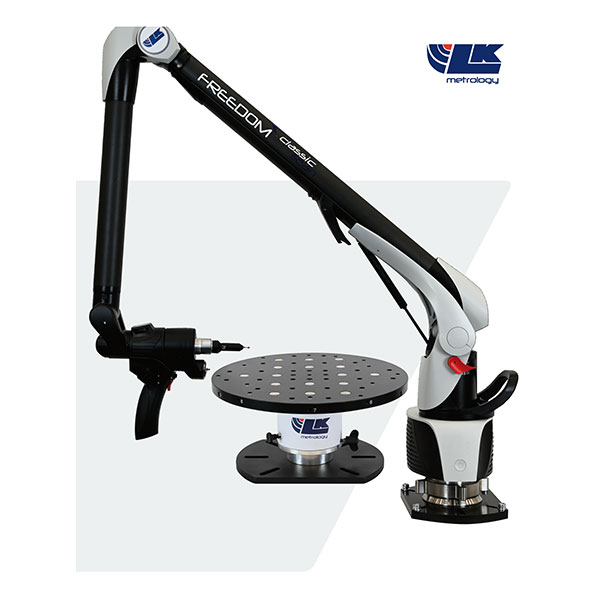

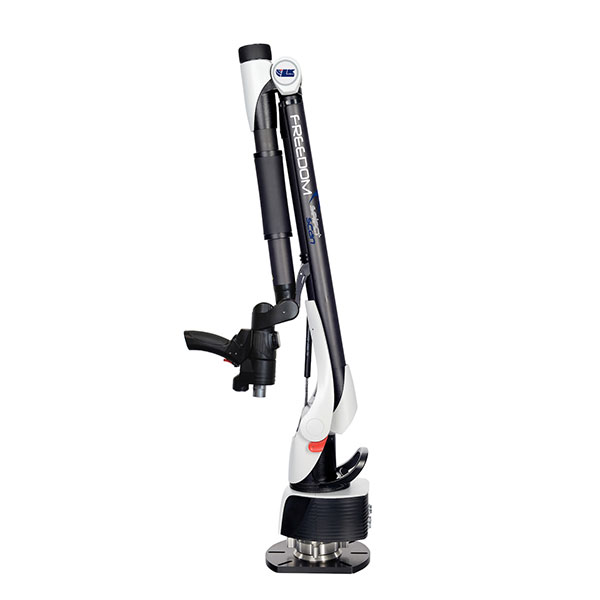

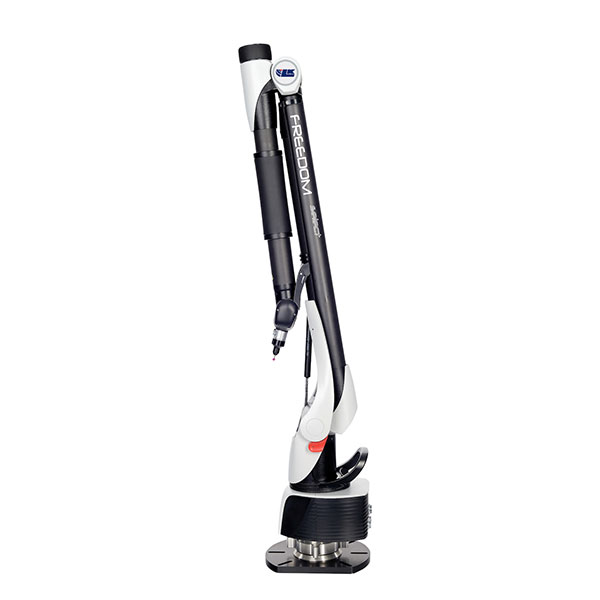

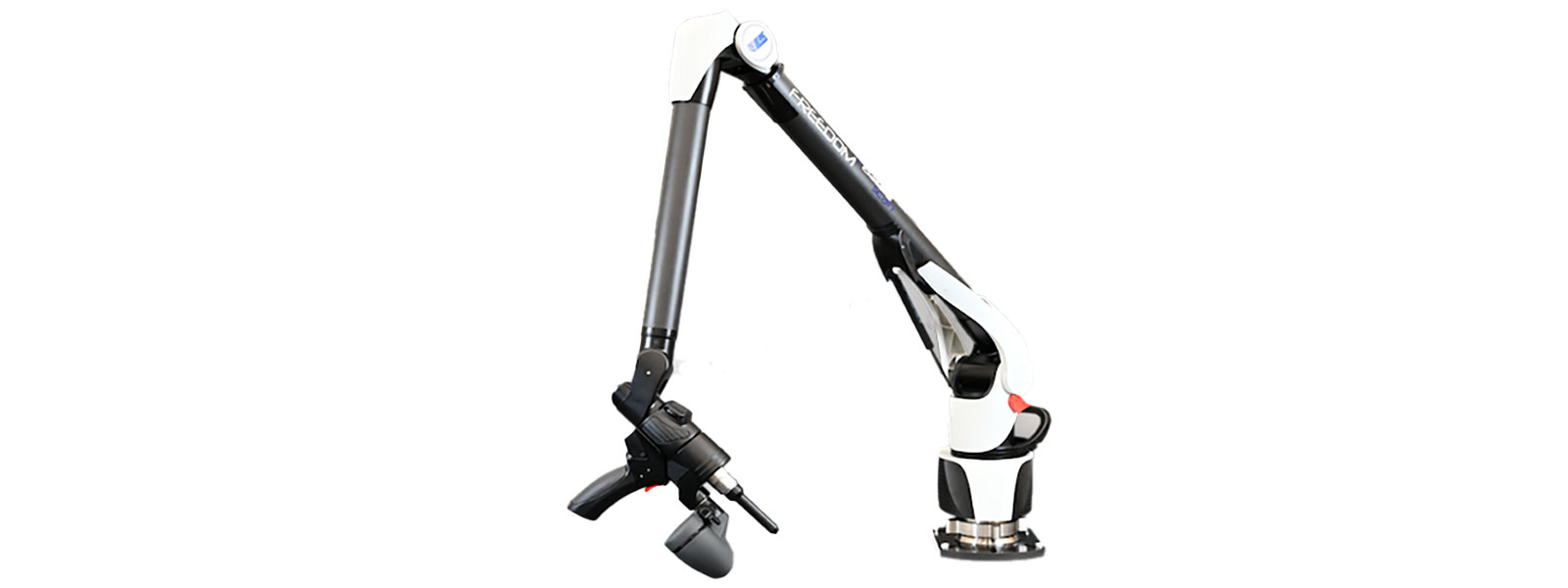

            • 便携式测量臂

            • LK度量法启动FREEDOMARM范围6轴7轴便携式测量臂-用于质量控制、机上验证、逆向工程或3D建模三种模型中可用,三种精度和数尺寸不同便携式臂构件中可用触摸探针和激光扫描选项

                  • 触控6轴/激光扫描器7轴

                  • Multi-Functional

                    • 设计PRODUCTY 这样制造过程可以按部就班
                    • 设计实用性使用户几乎可以测量制造环境
                    • 设计易容性以便能克服计量学挑战

                    生产率高

                    • 即时启动没有热点时间,没有编码器引用,没有探针或激光标定启动
                    • SWITCH快速介于探雷程序间而不中断测量进程以重校和不损损数据完整性
                    • SPINGRIPS更容易处理大段臂

                    实用性

                    • 快速存取菜单将最有用信息置到测量点,即用户手头最需要信息的地方
                    • 即时视觉机能反馈函数提供高效通信以保持进程全速运行
                    • 无限旋转和零G平衡有助于减少用户疲劳并保持精度

                    灵活性

                    • 无线连通和电池电源完全可移动探针和激光测量
                    • 连最大FREEDOM臂重量不足11公斤,搭建并重定位快速易工过程
                    • HomeDock和SmartLock允许在测量间隔内积存并锁住手臂,以便在运输和搭建期间加强安全

                    技术细节

                    • 操作温度:+5摄氏度+40摄氏度
                    • 存储温度:-30摄氏+70摄氏
                    • 操作高度:至2千米
                    • 相对湿度:10%至90%非压缩
                    • 电源提供110至240V单级
                    • 自由 Arm:验证精度认证CE-FCC-IC
                    • 模型制造者H120激光扫描器CE-兼容21CFR1040.10和1040.11Laser通知号日期为2007年6月24日50

              • 软件类

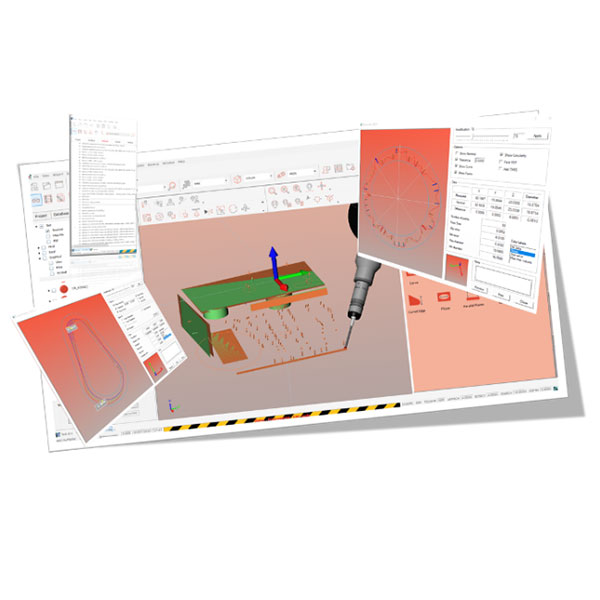

                    • ACCCAD

                    • aRCOCAD基于最新软件技术的多维度量学应用现代架构突出下列特征:

                      • 本地DMSI语言实现
                      • 全方位求解和免费表单测量
                      • 完全GD&T、几何维度和容度,见ASMEY14.5M-2009
                      • 几何引擎支持中立IGS和STEP格式或原生CAD接口
                      • 点云检验染色CAD报表
                      • 文字、图形和统计输出表示
                      • 完全整合度量门工业4.0
                      • 强效解决单臂双臂CMM
                      • 集成分解臂
                      • 接口数种不同的CNC控制器和测量器
                      • I++兼容
                      • 离线图形编程工具模拟程序
                      • 完全补偿CMM错误(Bridge、横向和双向驱动器)。

                • 存取器

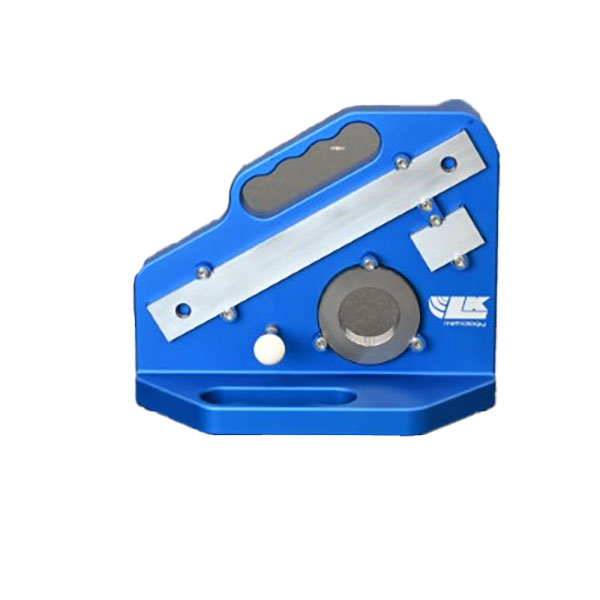

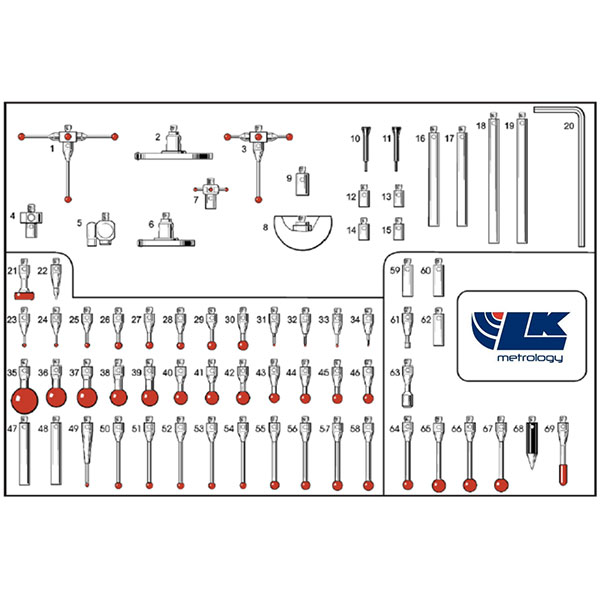

                    • CMM存取器

                    • CMM检验高格提供对CMM精度的信心,允许使用定期中间检验独立验证精度

                      探险附属体广度标准定制检验配件通过LK度量法提供Revo和PHS检测配件也可用

                    • PMM存取器

                    • 自由索引表,最高40%高效便携式臂测量

                      特征:

                      • 生产率-使用单机遍历部分
                      • 量子异常大比手臂伸展量大
                      • 精确度-计量级表和校准工作台
                      • 修复-分解磁铁和线性固定孔
                      • 运算学-消除用户过度疲劳
                      • 可移植-无线搭建不需要电源
                      • 通用-兼容所有便携式测量臂

                  • 传感器

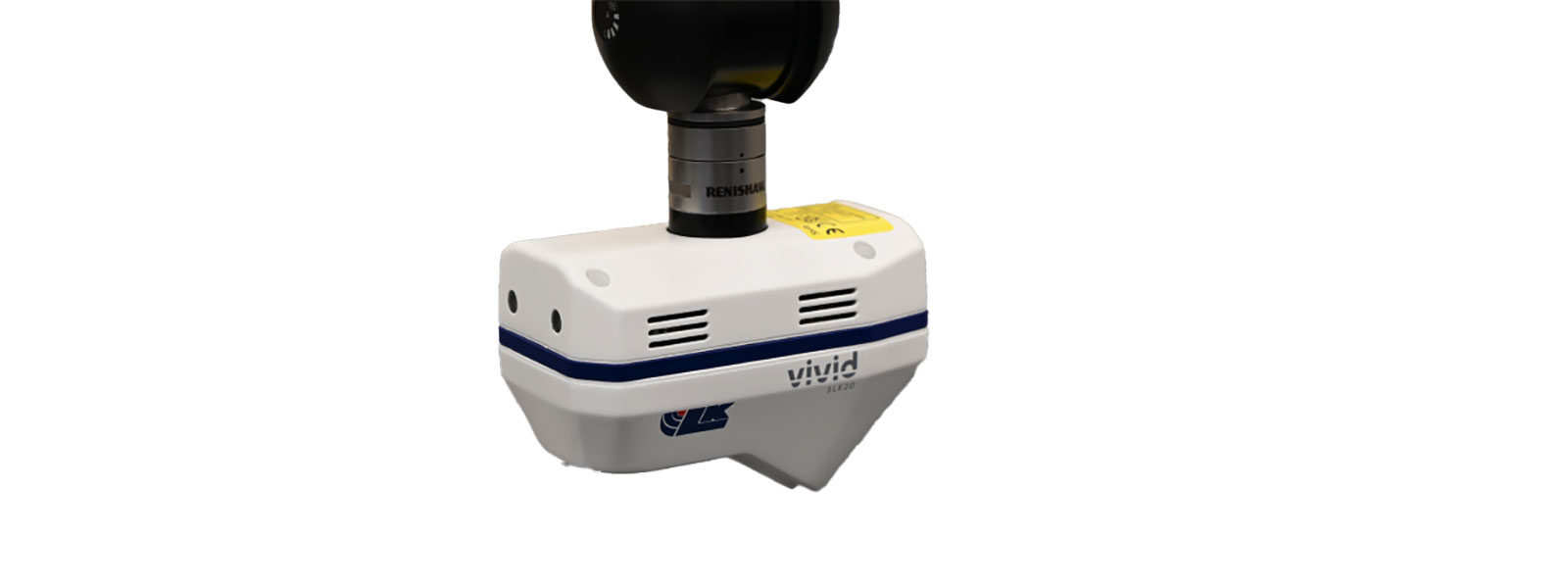

                  • SLK20LASER-高精度高分辨率蓝激光CMM扫描仪

                    slk20向高素质专业人员提供最大效率的机会,通过消除触摸检验技术和其他非接触技术的局限性,测量复杂表面、小细节、脆弱部分、暗材料和反射面

                    • CMM激光扫描精度完全可追踪
                    • Vaiblescaningspeed-高密度点云小细节和高速大面积扫描
                    • 多点探索scaning-测算最富挑战性黑透明反射面
                    • AUTAPLT PROGRAMING-通过选择CAD模型表面自动创建检验程序并扫描路径
                    • ivePreview-远程测量教程并实时反馈激光扫描器定位

                    多传感器适配性

                    多传感器LK度量机安装各种扫描触发传感器和光扫描传感器、工具改变自动化硬件和软件选项各种探测头支持应用这些传感器

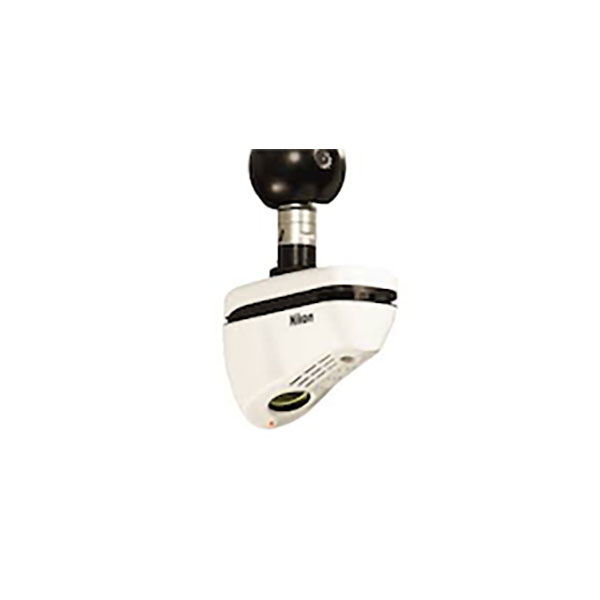

                      • 激光扫描器

                          • L100

                          • 最新激光扫描器介绍第四代增强传感器性能高点分辨率沿100毫米宽条形实现20万分秒的数据收集率最有生产力线扫描仪提供二倍点解法,2.5x扫描速度和30%比其他扫描仪精度高投影场L100容易路程规划,ESP4表示它最精通处理难闪或反射面与其他线路扫描仪一样,L100常用于汽车和航空航天应用中的表面特征检验但它规范它最快速最精准多功能扫描仪,因此它几乎为任何应用最精通工具

                          • LC15Dx

                          • 高精度激光扫描器LC15Dx特征小激光线,并沿线高点高分辨率,使其成为今日市场最精确激光扫描器LC15Dx完全适应数字化紧凑或细节对象,高点密度和紧耐用性,两者都适合表面和特征鉴此 LC15Dx常用于检验高精度部件LC15Dx关闭激光扫描器和触摸探精度之间的距离,使它能替代触摸探法并增加高精度CM测试中 LC15Dx实现精度误差1.9m镜像使用装有触摸探针的CMM时预期精度LC15Dx使用非接触3D激光三角法直接测量表面并消除探针补偿错误

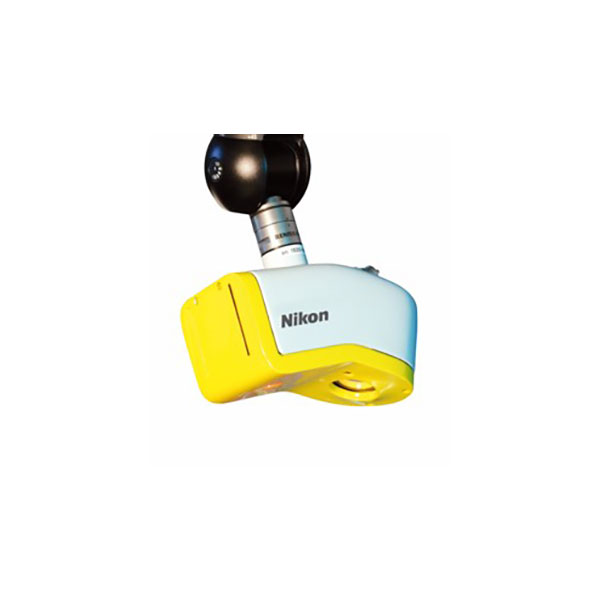

                          • LC60Dx

                          • LC60D激光扫描器既可用于静态CMM或表示臂提供最大弹性,全功能线扫描器用最优成本效益比确保高质量数据收集取ESP3处理挑战反射、闪亮或多色表面LC60Dx常用于表面检验、故障排除和形状验证

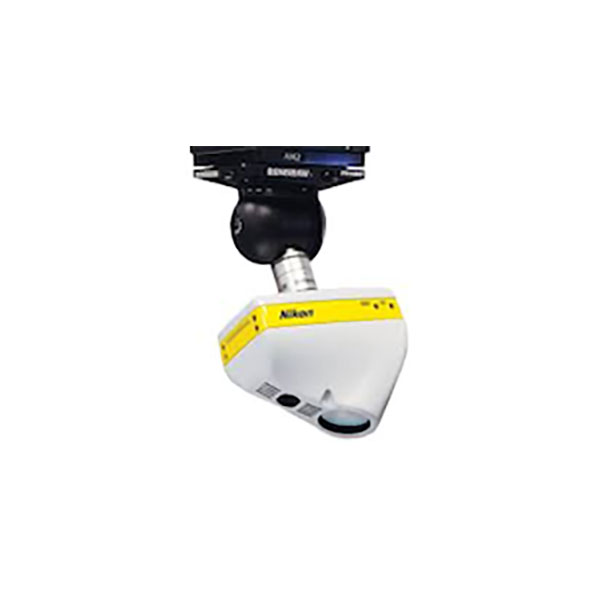

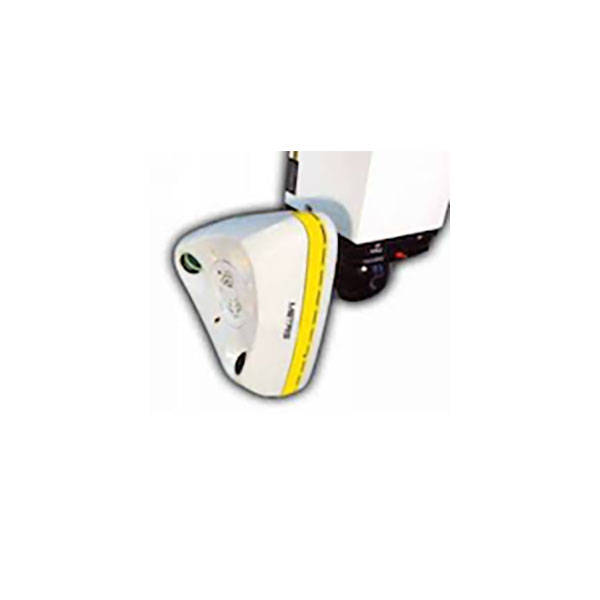

                          • XC65Dx

                          • XC65Dx扫描器使用三片激光扫描器三大激光相隔120度从三个角度观察相关部分XC65Dx通过扫描可获取同量数据,只扫描一次比三次扫描线扫描法多特征使 XC65Dx完全适合特征检验表金属或大复杂面积项目中的槽、洞和槽常用于汽车BIW检验、漏洞冲洗和驱动式铸件检验长对接交叉扫描器保留原创XC65Dx的多项长处,但它在访问难入或隐蔽区方面也很优秀。扫描仪通过捕捉170毫米距离(7.1)获取白体结构孔面最优访问权或可扫描保留方位的夹片基于这些原因,XC65Dx-LS扫描器在汽车工业横向波段CM

                        • 接触测量系统

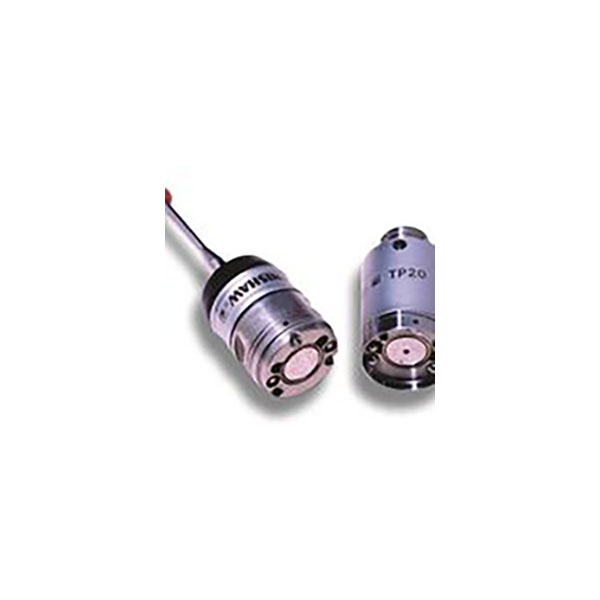

                            • TP20

                            • TP20系紧凑五向或六向触摸探测系统双件设计由探测机体和分解状模块组成,使用高度重复磁运动联动连接提供设施手动或自动修改图案配置而无需对图案技巧重新认证,从而在检验例程中节省大量时间

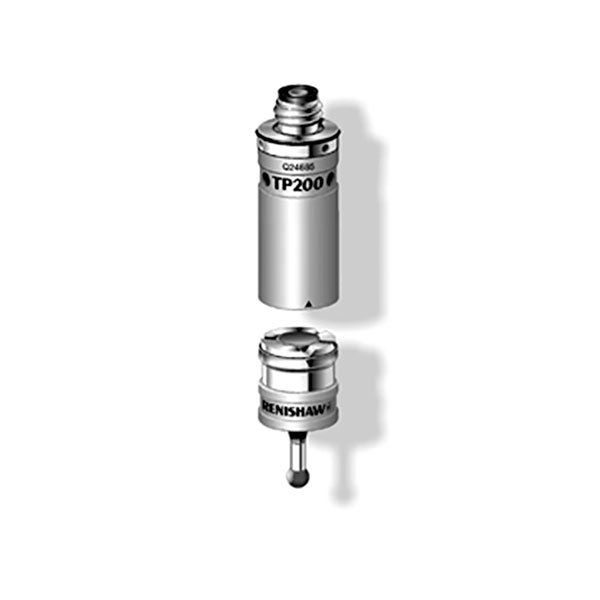

                            • TP200

                            • 紧凑模块交换探针使用线程机制提高精度和寿命比运动触摸探针

                              特征:

                              • strainguge技术提供极佳可重复性精度3D表单测量
                              • 零重食错误
                              • 无lobing效果
                              • 六向测量能力
                              • Stylus达100毫米
                              • 快速探针模块变换而无需重新认证Tylus技巧
                              • 寿命超千万触发

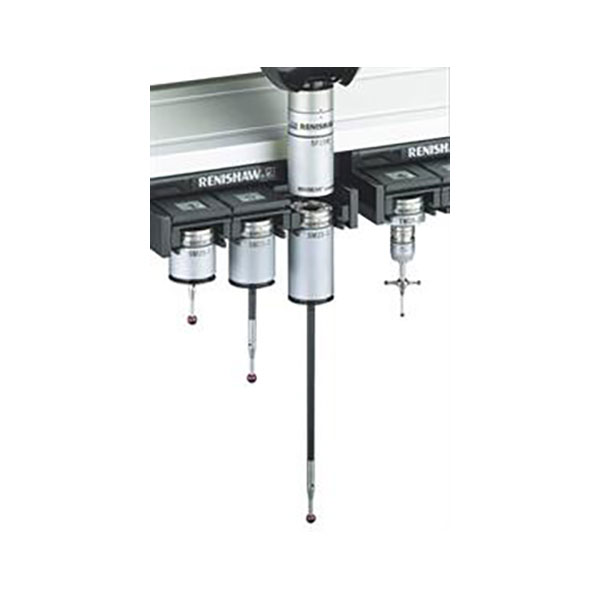

                            • SP25M

                            • 直径只有25毫米,并使用范围扫描和触摸模块,SP25M是世界上最紧凑多功能扫描探针系统

                              特征:

                              • 极佳计量学-隔离光学感知和三阶多元补偿
                              • 5模块提供最优性能跨网状长度(可达400毫米)。
                              • 二感应器一式扫描触摸触发
                              • 崩溃防护和简单样式变换
                              • 快速简单检测周期
                              • 理想剖面和表单测量
                              • 适合运动化索引头提高弹性并缩短扫描周期时间
                              • 简单稳健设计提高可靠性-无电机或锁机制

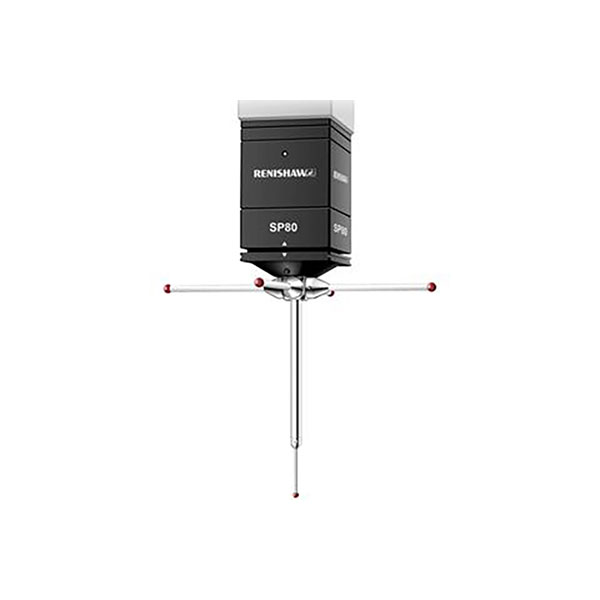

                            • SP80/SP80H扫描验证系统

                            • 特征:

                              • 超高精度测量由数字尺度和读头-系统分辨率0.02微米(79微英)提供
                              • 长 stylus载波深度特征-可达1000毫米(39.4英寸)和sp80上500g(17.64oz)质量
                              • 偏差丁字形配置不需反向平衡
                              • SP80H变异向水平奎尔-sptyli最大500毫米(7.87长和500g(17.64oz)质量
                              • 隔离光度直接精确测量tylus偏转
                              • 低惯性机制优异动态响应
                              • 无电动机被动扫描探针提高热稳定性和可靠性
                              • Bump-stop崩溃保护Z轴, 并配有可拆分spylus控件 XY崩溃保护

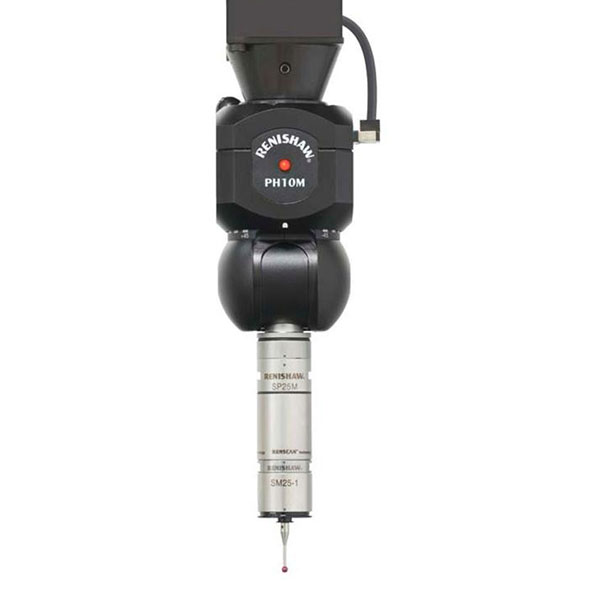

                            • PH10

                            • PH10运动式探针头程中每个头部都是通用多功能单元,专门设计供计算机直接控制坐标机使用

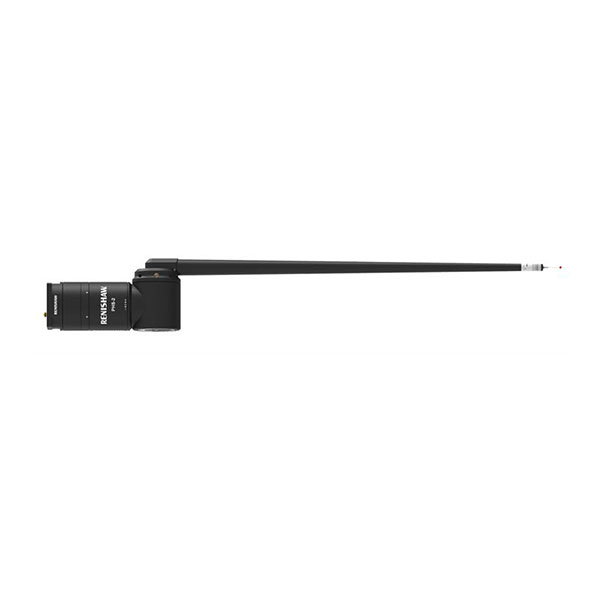

                            • PHS-2-Servo定位头

                            • 特征:

                              • servo定位2轴驱动头++184oservo驱动器
                              • PHS2头并不像PH10PLUS索引头那样锁定位置转向所需位置,并取探点时头叉轴与CMM轴并用以提供精确测量
                              • 数组不同探针可安装并自动交换其中包括触控探针和第三方激光/光学传感器

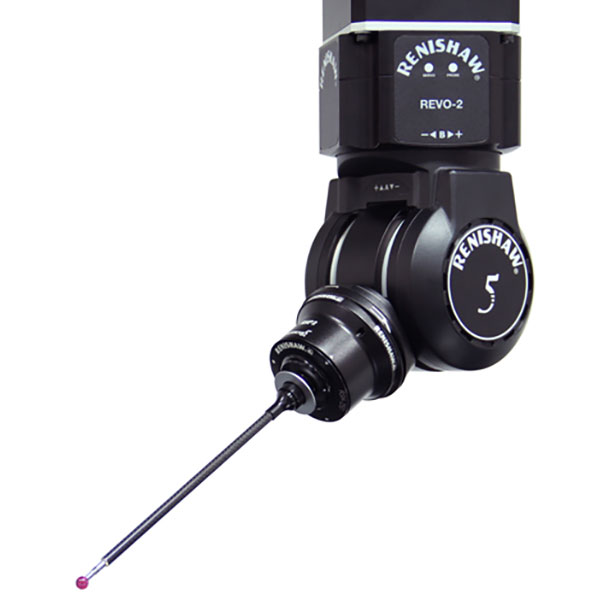

                            • REVO-5轴测量系统

                            • REVO系统使用同步运动和5轴测量技术以超高速最小化CM运动的动态效果由REVO2头执行快速要求运动实现,而CMM则以线性缓慢方式移动弹性小费检测器的使用进一步提高系统精度和性能可拆解探针系统与低成本变换器并用,可增加系统弹性

                              特征:

                              • 高速测量
                              • 高系统精度
                              • 大灵活度

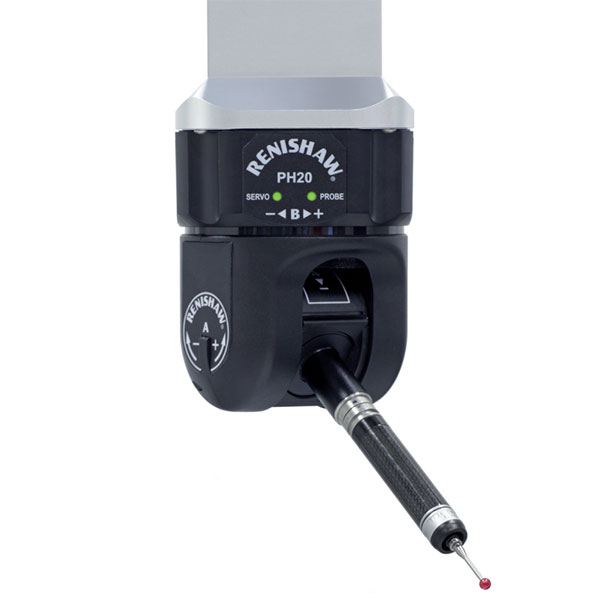

                            • PH20-5轴触摸系统

                            • 传统触控测法依赖加速CMM三大轴运动快速测量,而PH20则使用为多向取REVO系统开发的头电技术,以高测速最小化CMM动误差PH20独有的'头触摸'允许只移动头部取测量分数,而不是CMM结构可快速取分并提高精度和可重复性5轴运动消除时间索引头加速度通常使传统系统吞吐量提高3倍

                              特征:

                              • 紧凑设计-适合使用叉子或叉子安装的多类集成电路
                              • RenishawCM控制器-I++DME通信广选计量软件
                              • 索引头相容性-在多数情况下不要求修改现有程序
                              • IP20集成检测-允许重用现有设备

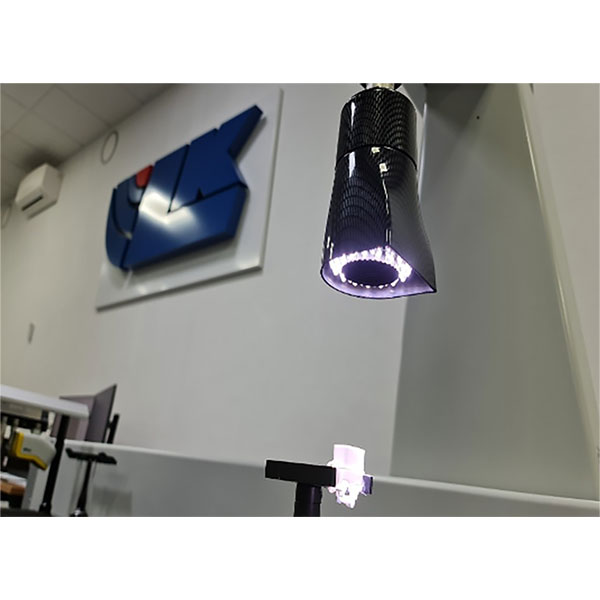

                          • 二维视觉测量系统

                                • PH20-5轴触摸系统

                                • 多传感器多软件解决方案范围不断扩大Deva二维视觉探测器是LKCMs新插件编程程序,配有CMM管理器,电车行业和类似应用中客户将特别感兴趣

                            • 解决之道

                                • 飞机航空航天

                                • 近50多年前 LK度量法首次向飞机引擎行业交付坐标测量系统系统以计量行业数位首创CMM不仅是1969年最先进技术,系统还配有微型计算机内部笔试软件LK度量法与Clipse继续开发第一个触摸触发探针几年后它继续成为行业标准现今全球仍在推广这些创新今日LK度量法是航空和航空航天产业最先提供方之一,为推进系统以及关键结构组件和板提供高效绝对精度

                                • 生物医学

                                • 医疗设备极关键 生产到严格标准可复制可追踪检验和维度测量关键项与特定容度在确保所需可靠和可重复性能方面发挥重大作用高成本项目避免批量批量拒绝势在必行原材料和组件质量也需要认证后才能从进取检验中释放出来,以便为监管目的提供完整的审核线索。在客户主要需求中,我们经历需要避免破坏性测试昂贵原型和独特植入物,减少复杂形状长维检验过程与CAD比较,并实现高容量生成自动化测量LK计量产品组合的另一增益是高性能逆向工程应用非接触激光扫描支持某些医疗组件,如膝或臀部植入器和助听器,组件形状对快速病人恢复和最大舒适度至关重要LK度量法软件和传感器解决方案是本专业段的既定基准

                                • 电力局

                                • 电力和能源对当前技术水平开发至关重要时,这一段对发达国家和倒行逆施国家都具有战略意义。质量和效率极受关注,在大多数情况下,该部门涉及生产精度和成本极关键组件除测试良好的传统发电方式外,对可再生能源项目的兴趣增加,对组件进行精度维度检验确保产品生产达到期望的高质量标准。风电塔、涡轮叶片机、涡轮充电机、插件机、液压泵、压缩机螺丝机和许多其他组件需要使用LK计量技术等技术进行维验证

                                • 汽车和土地交通

                                • 近45年前LK度量计算交付世界最大移动桥CMM汽车工业,同年设计开发交付世界首个横向臂CMMCMM开发的这些初级阶段中,这些“最先进”系统装上微型计算机,包括内部笔试软件包LKCMES今日LK计量法是汽车和陆路运输行业最先提供商之一,及时向各主要OEMs提供绝对精度,从电机到板板应用等专用解决方案

                                • 自动化

                                • 单单元多系统自动化控制

                                  特征:

                                  • 最高潜力提高生产率
                                  • 生产一致性提高产品质量
                                  • 降低人工、能源和材料成本
