HEDELIUS工程师开发平台策略便于高效预编模模块,如移动列、控制柜和旋转图表单元精工队执行机械中心最后汇编三百多记录测试和验收步骤确保在流程中保持一致性序列质量

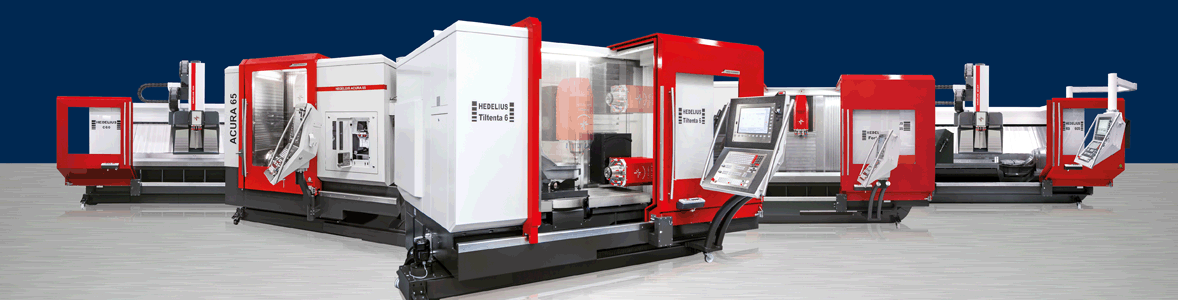

HEDELIUS挖掘中心精度可靠全欧客户和用户来自机器和工厂、工具模型制作、打包行业或航空和空间技术行业。机械中心都建在Meppen网站现代条件中为了确保高链处理中心质量,近些年来内部制造份额逐步增加。石块或液压组件等素材只从德国专业公司购买页面上将发现HEDELIUS三五轴机算概述
X-Y-Z旅行
500x550/365x520毫米
紧凑性、精度和可靠性
精确高性能机械化

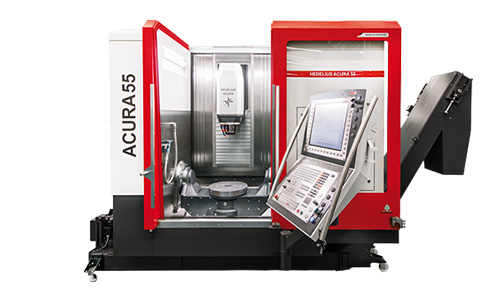

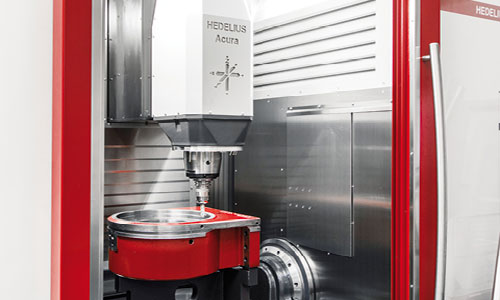

ACURA55对小脚印提供更高精度振荡由持续引导Y轴并用灰铁嵌入状推送滑动旋转图/图表双向支持,Z轴特别保护不受热失真和许多其他细节提高机械化质量,同时机器因特殊设计而维度极小
设计最大精度
常量YCapliever保证垂直旋轴最优引导结合Z轴防热生长和潮流,设计提供一致性磨合比并因此提高精度
净工作环境
完整工作空间除垂直不锈钢板外确保清洁工作环境尽管如此,用吊车加载ACURA55不受限制访问

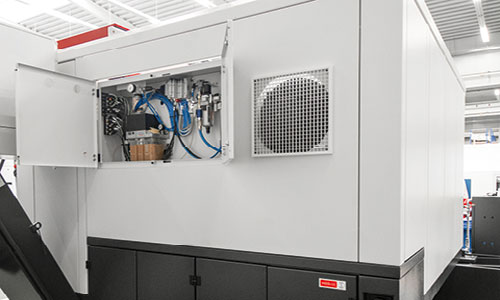

基本合用工作坊
液压器、充气器、中央润滑器、旋翼冷却器以及与操作有关的其他元素合并到ACURA机封结果是极紧凑机工中心,几乎可安装到任何车间中。
技术数据
| XYZ旅行 | 500x550/365x520毫米 |
| Swivl射程 | +30度--115度 |
| 速度范围 | 12000/14000/18000分钟 |
| 悬浮电源 | 900/22.00/35.00kW |
| 工具持有者 | SK40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | 直达 |
| 工具数 | 65/190 |
| 控件 | Heidenhain640/Sinuphik840D |
| 点火区索引表 | 440毫米 |
X-Y-Z旅行
700x650465x600mm

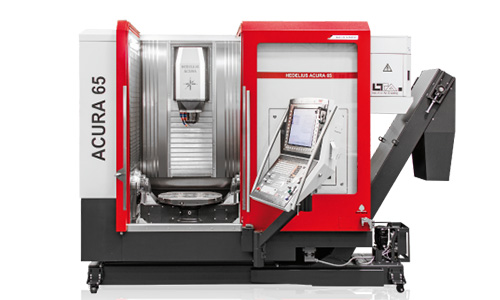

灵活快速5轴机工
小维度高精度

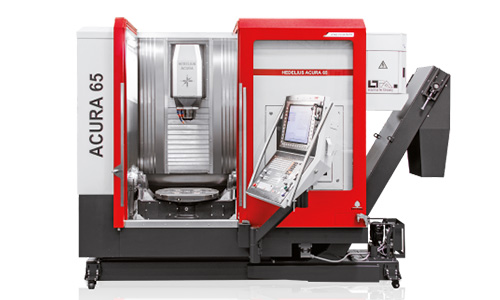

ACURA65高性能机工中心给人留下极大印象,无论工作件需要从几面高精度和封闭空间制片多亏微弱设计低调 机器几乎可以整合到任何车间大型配件可用于使机器适应多型机工操作

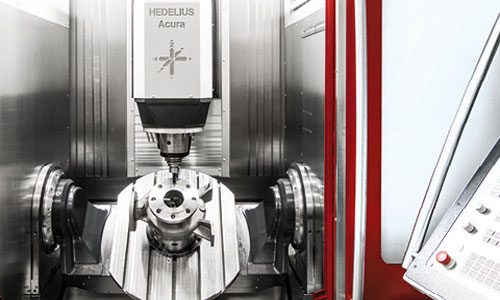

双边支持旋转平台表
双边支持旋转平台表旋转轴和旋转轴安装液压装置高性能裁剪M函数可用于关闭5轴并发机控件(可选性)。
理想访问工作空间

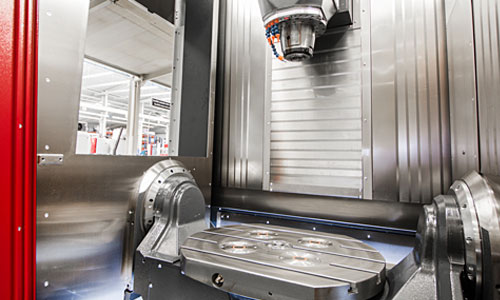

大滑门和低机床高度为运算符提供直接访问工作空间安装检查面板(C轴)前推提高无障碍性起重机可不受限制地取用
工具搭建并行处理
前加65工具杂志特别方便工具可搭建并行编程扩展目的ACURA可安装可达190工具空间的备用杂志
技术数据
| XYZ旅行 | 700x650465x600mm |
| Swivl射程 | +30度--115度 |
| 速度范围 | 12000/14000/18000分钟 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | SK40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | 直达 |
| 工具数 | 65/190 |
| 控件 | Heidenhain640/Sinuphik840D |
| 点火区索引表 | 650x540毫米 |
X-Y-Z旅行
700x650465x600mm
商家自主自动化

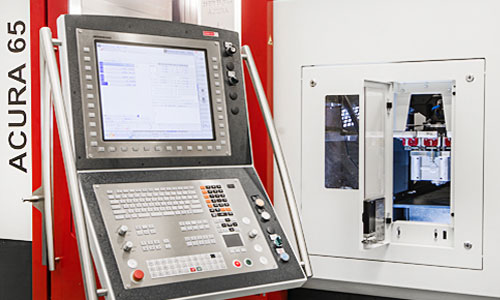

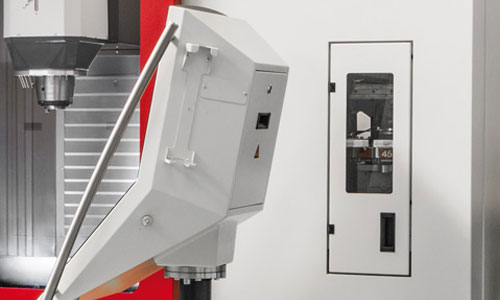

从机器左侧加载过程

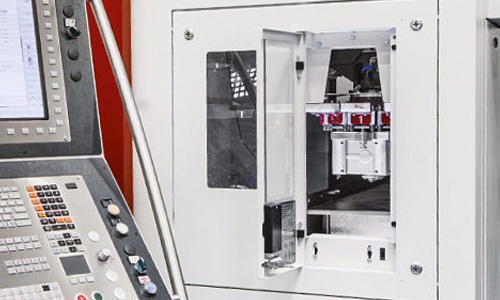

机器加载过程近似900x720毫米大开口机左侧充气不锈钢门可自动加载托盘而不损及机器工作区
四倍旋转转移
ACURA65EL装有四重旋转传充充气零点绑定系统或电源绑定可自动启动
电气接口
提供电界面连接各种操作系统与机器人(应请求)。
技术数据
| XYZ旅行 | 700x650465x600mm |
| Swivl射程 | +30度--115度 |
| 速度范围 | 12000/14000/18000分钟 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | SK40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | 直达 |
| 工具数 | 65/190 |
| 控件 | Heidenhain640/Sinuphik840DSL |
| 点火区索引表 | 650x540毫米 |

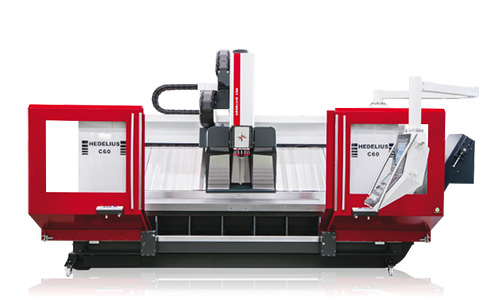

Stordy工程三四轴
X-Y-Z旅行
650x520毫米
拆钢或铝
完全芯片滴
计算钢或铝的C60-2000机器选择正确密机中心关键特征是 慷慨免芯片空间 直接滴入芯片传送器
无热失真

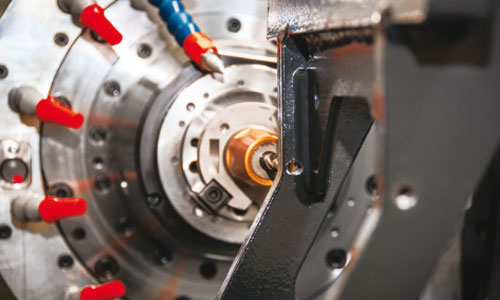

主旋翼电机布局突破位置前Z轴导航几乎消除主旋轴中所有热失真
技术数据
| XYZ旅行 | 650x520毫米 |
| 航天飞机运维 | 2x775x650mm |
| 点火区工作表 | 2500x600毫米 |
| 速度范围 | 600/2000/14000分钟 |
| 悬浮电源 | 18,50/22,00kW |
| 工具持有者 | SK40/HSKA63 |
| 快速遍历X-Y-Z轴 | 45/45m/min |
| feed测量系统 | adrikt |
| 工具数 | 30码 |
| 控件 | 海度海因iTNC530Sinuphik840DSL |
X-Y-Z旅行
2340x800x600mm

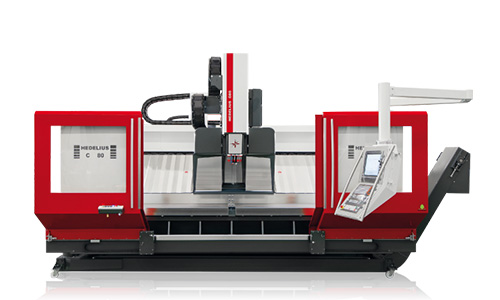

大工作空间高弹性
4方处理NC表
机器中心x轴2340mm并拥有大工作空间,为添加有用的HEDELIUS选项提供多种可能性:手工具快速搭建、工具或工作件测量探针、NC圆表四面机处理或角磨面处理
长工件拆解HEDELIUSC802300侧开口可交换成长工件编程
技术数据
| XYZ旅行 | 2340x800x600mm |
| 航天飞机运维 | 2x945x800毫米 |
| 点火区工作表 | 2x1400x750mm |
| 速度范围 | 600/2000/14000/18000分钟 |
| 悬浮电源 | 2900/3500kW |
| 工具持有者 | SK40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | adrikt |
| 工具数 | 30/56 |
| 控件 | 海度海因iTNC530Sinuphik840DSL |

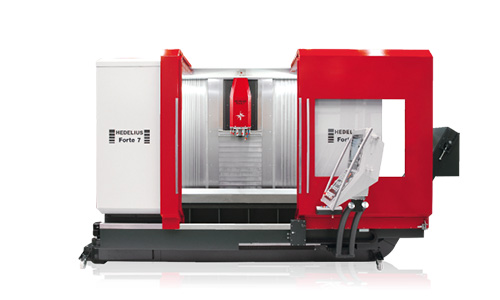

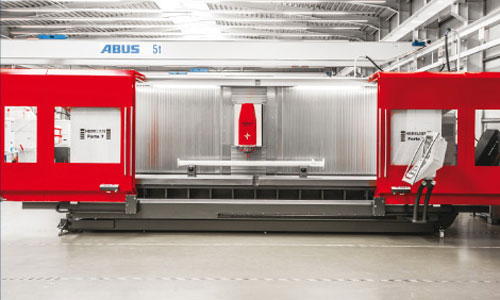

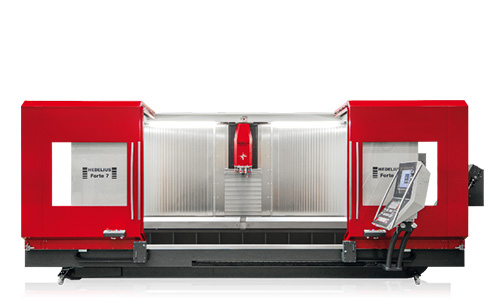

F-Lange提供高标准垂直编程
极强动态和高精度
F类程序设置大型重件处理标准多亏移动列设计,优秀动态也得到维护,即使重构件被压缩标准直接测量系统遍历轴和最新一代驱动技术,F7机械中心除高轮廓精度和表面质量外还代表高精度算法生态模式节能函数通过自动关闭备用消费者而将闲置电量的较大部分保存为标准
大工作空间尽管小维

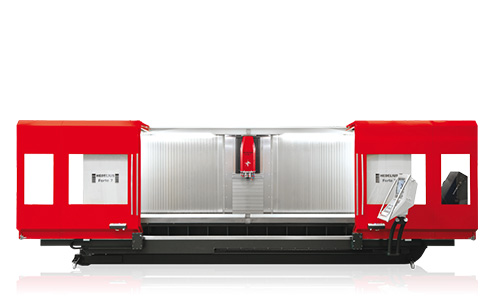

X遍历为1600、2600、3200和4000mm,F序列提供各种机工选项,特别是长段机工或阵列操作多亏工作空间分片板从2600毫米向上提供,搭建并行机机的能力意味着非生产性停机时间是过去的事情。4905至8400毫米长时,机械中心甚至适合小工厂车间可适应各种需求
F序列可精确定制以满足客户需求并有多种选项:三维工具制作协调短工或更高工作件质量,零点插件系统短工或待命工具杂志最多190个工具空间

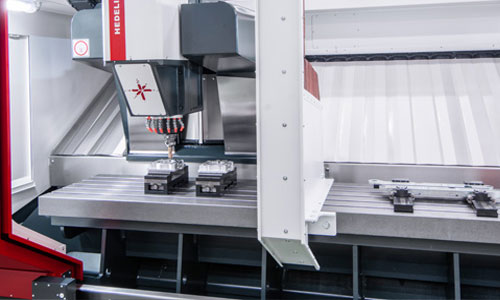

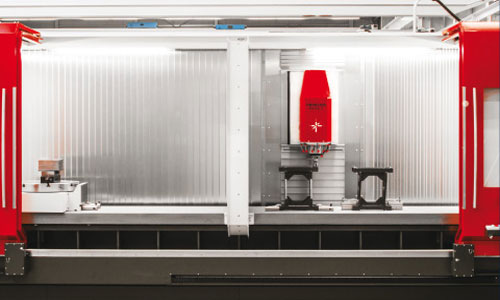

设置时并行制作

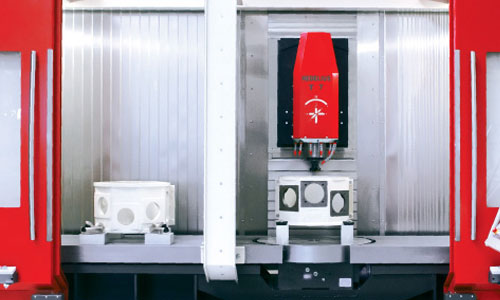

Forte72600开通新应用区通过插入工作空间分片板,长基本工作空间可划分为22x1000mmx旅行整片绑定区可用于编程长工作件或还可用可选角磨头面板处理脸部
强效旋翼最优效果
72600备注中使用的主旋翼可实现2200或2900kW最强脉冲操作3500kW最高18000rpm最大系统坚固度和实运行质量是CELOX运动带混合轴承集成Forte7序列所有机械中心都配有水力机械反压系统并自动工具变换器
技术数据
| XYZ旅行 | 2600x750x800mm |
| 航天飞机运维 | 2x1000毫米 |
| 点火区工作表 | 3080x750mm |
| 速度范围 | 520001400018000m-1 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | DIN69871-A40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | adrikt |
| 工具数 | 33/50/190 |
| 控件 | 海度海因iTNC530Sinuphik840DSL |
证明移动列设计最大精度
带底站桥的移动列设计对高速遍历和进料达40m/min最理想固定机表还允许重工作3000公斤,对切片动态无关最大速度从3500kW到18000rm不等,集成CELOX电流旋圈不折不扣精度
全局强力

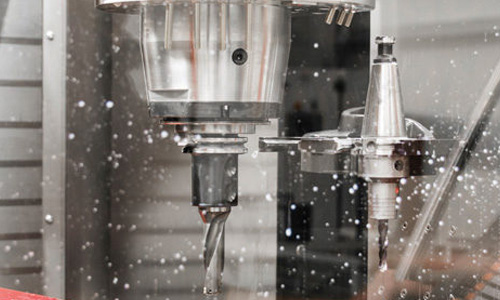

富特73200机械中心提供高动态性能,每分钟充电达550立方厘米钢洞达45毫米直径和线程达M27对最强主旋轴没有问题快速工具修改带预选后台工具的9.5秒最大工具权值5kg(应请求其他权值)和工具直径可达100m并自由相邻工具空间完成性能图
feed技术实现完美编程结果
HEDELIUS还提供三维工具编译协调,作为Forte7序列的一个选项结果是,有可能调整某些参数,例如机械速度、表面完成度或精度,完全适应需求多标准技术细节确保机械中心高精度:从高端服务器到增量编码器和直接测量系统
技术数据
| XYZ旅行 | 3200x750x800mm |
| 航天飞机运维 | 2x1330毫米 |
| 点火区工作表 | 3680x750毫米 |
| 速度范围 | 520001400018000m-1 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | DIN69871-A40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | adrikt |
| 工具数 | 33/50/190 |
| 控件 | 海度海因iTNC530Sinuphik840DSL |
74200前台提供特殊工作环境
大滑动门(应请求自动激活)加工作高度近似850毫米完全面向运算符Forte74200为相对容易搭建甚至大件工作机提供最优条件大视图窗口为运算符提供最佳切片视图可选手轮提高CNC机械中心的可能性和舒适度
Pentulum优化生产过程运算

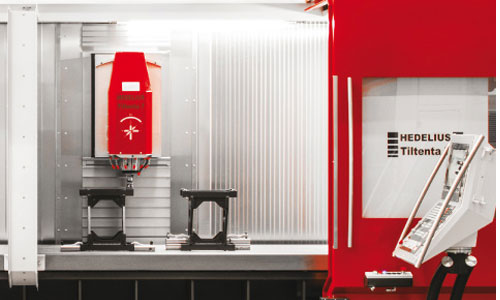

74200Forte安装工作空间分割器创建2个工作空间,每工作空间1800mm结果是成本效益高批量生产,因为有能力并行处理处理搭建时间也可以降低零点绑定系统,这些系统可易变安装前工程并用固定机表冲刷
E级xtra大工作空间
提升光束、井口、剖面或焊接构造-Forte 74200最适宜一次性小块生产长大工件可用工作空间使用得非常好,禁区总计4680x750mm,机面全维近似8400x4340毫米
技术数据
| XYZ旅行 | 4200x750x800mm |
| 航天飞机运维 | 2x1800毫米 |
| 点火区工作表 | 4680x750毫米 |
| 速度范围 | 520001400018000m-1 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | DIN69871-A40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | adrikt |
| 工具数 | 33/50/190 |
| 控件 | 海度海因iTNC530Sinuphik840DSL |

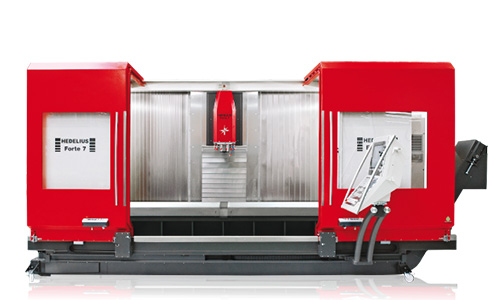

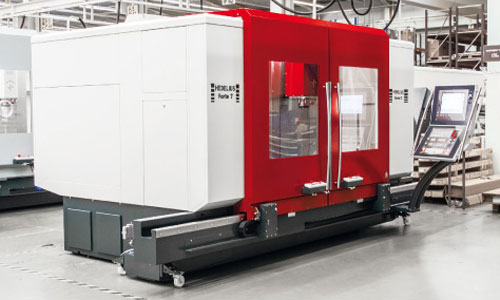

前方7单词:动态精确
移动列机械中心Forte7单选法正确,如果最小空间需要高裁剪性能和精度提供极佳动态 即使是重工件 多亏移动列设计 固定机表长路为1600x750x800mm,为小脚印提供惊人空间直接测量系统与最新驱动技术确保所有轴的长期精度

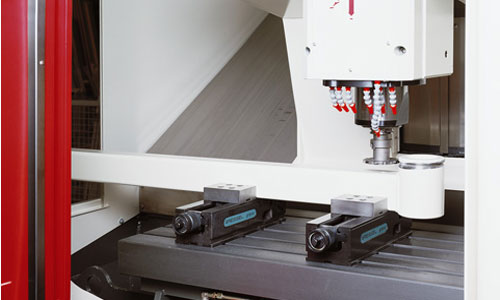

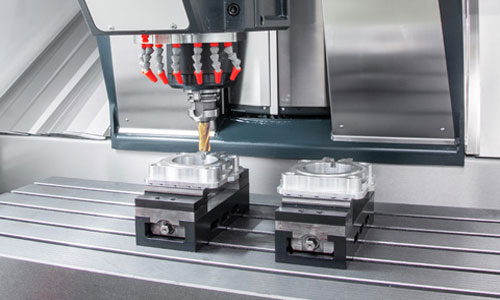

启发工作空间
大机窗和固定机表都面向运算符,以便工作空间最优使用机器表工作高度830毫米还支持直接访问工作机垂直不锈钢覆盖确保优化芯片下降,甚至在铝量编程期间结果是,与Forte7单数组合作时,很少需要时间打扫
技术数据
| XYZ旅行 | 1600x750x800mm |
| 点火区工作表 | 1900x750毫米 |
| 速度范围 | 520001400018000m-1 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | DIN69871-A40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | adrikt |
| 工具数 | 33/50/190 |
| 控件 | 海度海因iTNC530Sinuphik840DSL |

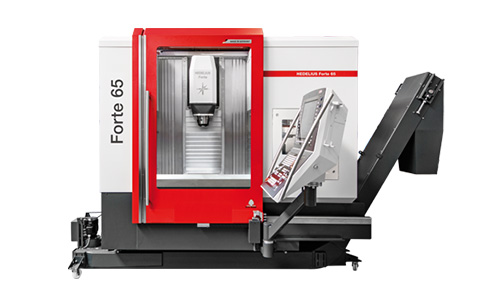

现代移动列构建高需求

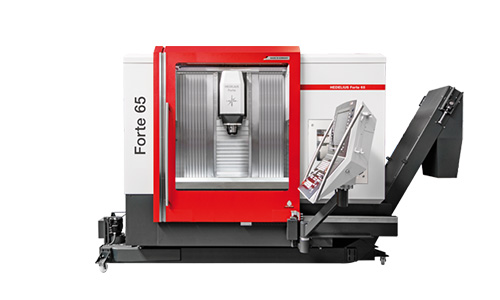

高算术性能和精度最小空间时,移动列处理中心Forte 65单片1320是正确的选择现代移动列构造闪耀高度动态,独立于工作块权重行程长度为1320x650x600mm,提供数量惊人的大面积小型安装测量所有轴上直接旅行测量系统以及最新一代驱动技术确保长期精度
65倍工具杂志、空间节存和精度
机器高亮显示大六十五倍工具杂志特别是在单个部件和小序列制作方面,大部分非生产性时间应归功于查找和安装工具大杂志减少搜索安装时间并增加机器运行时间并最终提高销售量工具存储器还可以再扩展190个带备用杂志位
启发性工作空间,模范无障碍
工作空间最理想使用,所有事物面向操作符大机窗和固定机板直接访问工作块得到机器轮椅工序高度的进一步支持垂直不锈钢覆盖确保优化剃刀下降-即使是铝量编程清扫Forte65单片1320
减慢安装时间

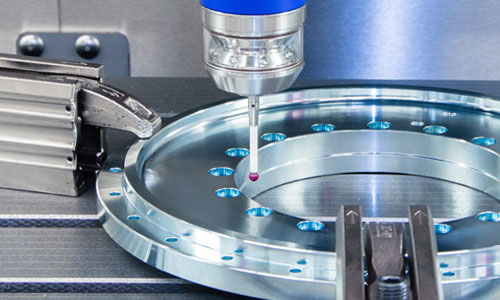

Forte65单片1320安装时间可随选快速变换托盘系统大为压缩因此,它们提供合情合理加法,特别是单个部分中型序列制作其它选项包括3D模型构造调优或3D红外测量传感器以自动扫描作品并独立调整处理规范以测量偏差
技术数据
| XYZ旅行 | 320x650x600毫米 |
| 点火区工作表 | 1500x650毫米 |
| 速度范围 | 5-2000/14000/18000分钟 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | DIN69871-A40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | 直达 |
| 工具数 | 65/190 |
| 控件 | Heidenhain640/Sinuphik840DSL |

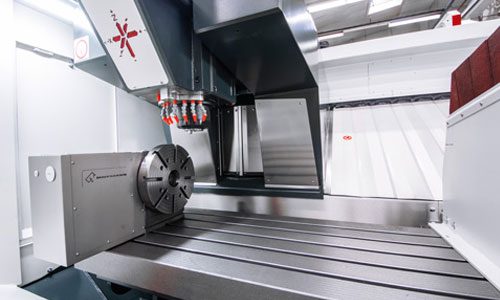

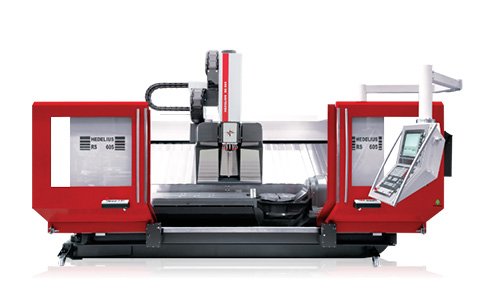

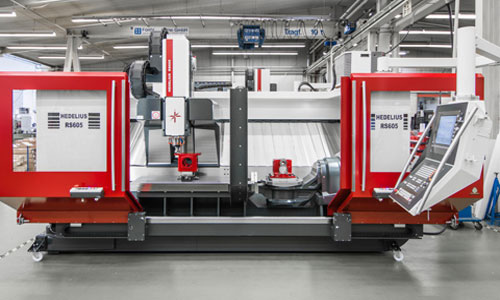

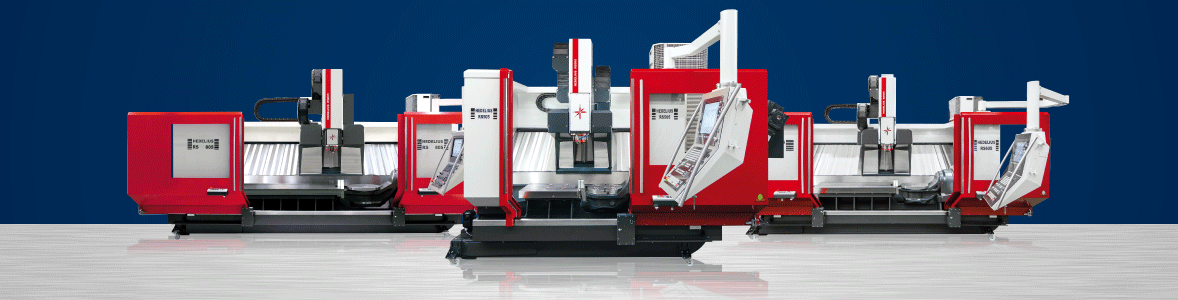

旋转式/图表单元

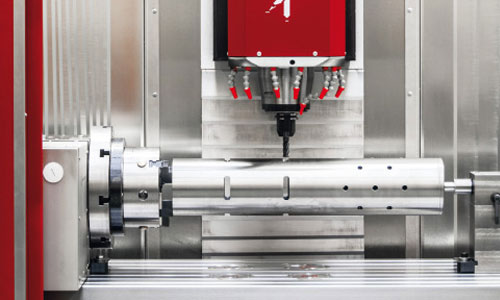

编程中心旋转图/图表单元有可能产生连复合立方件,最多两套液冷直接托盘RS 505、RS 605和RS805保证长期精度

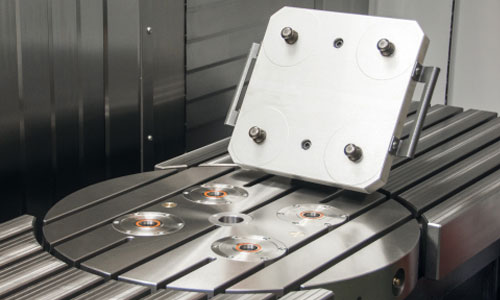

零点绑定技术
搭建时间通过集成零点绑定系统级别与机表附加T线程允许使用常规绑定工具高压

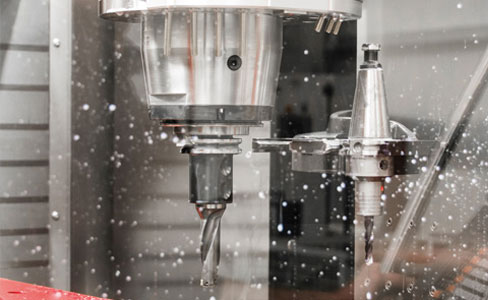

强力主旋翼运行到每分钟18000次变换保证运算符最大输出和精度
X-Y-Z旅行:1330/620x650/385x520mm

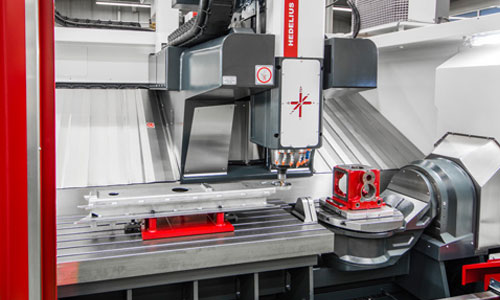

额外长机表
工程工具制作广受欢迎
高速倾斜旋转表并发5轴机工配加长机工表是RS605K20的突出特征强点设计在工程和工具制作中特别明显
弹性二进一概念
二进制设计极有吸引力,因为它小脚印和投资成本低作为一种选项,机器可装配NC控转盘钻井或三侧编程桥
技术数据
| XYZ旅行 | 1330/620x650/385x520毫米 |
| 航天飞机运维 | 950/620毫米 |
| 点火区工作表 | 1420x600毫米 |
| 速度范围 | 520001400018000m-1 |
| 悬浮电源 | 2200/2750kW |
| 工具持有者 | SK40/HSKA63 |
| 快速遍历X-Y-Z轴 | 45/45m/min |
| feed测量系统 | adrikt |
| 工具数 | 30/56 |
| 控件 | 海度海因iTNC530Sinuphik840DSL |
| 点火区索引表 | 520x440毫米 |

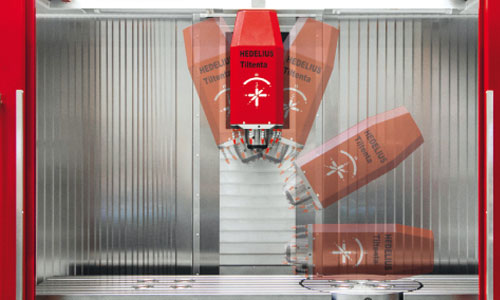

分流主旋轴
Tillenta机器的主旋轴无限分流结果是,它们可以很容易和精确处理长重工作件像立方5轴工作件

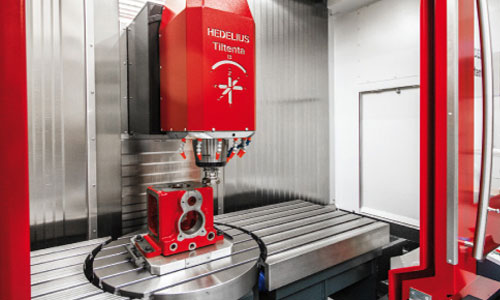

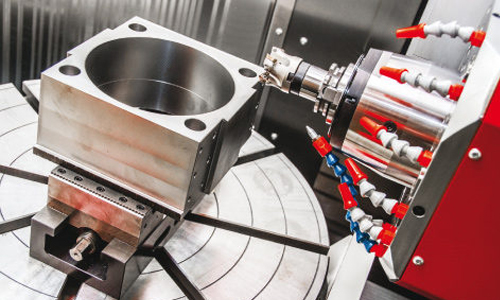

NC重载旋转表
机器T射程说服 其紧凑和坚固构建机器配有NC旋转表,使重工件编程达1200公斤
Pentulum操作
3轴和5轴工作空间工作阵列安装工作分片板,几分钟后创建

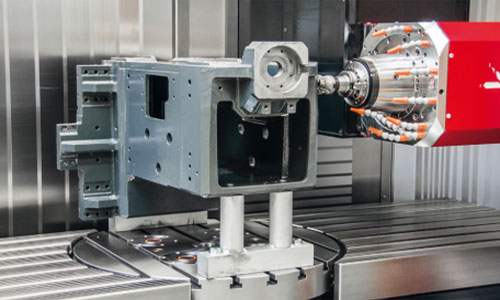

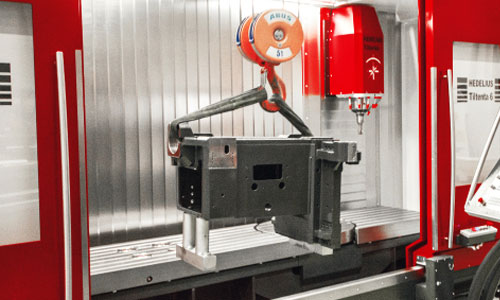

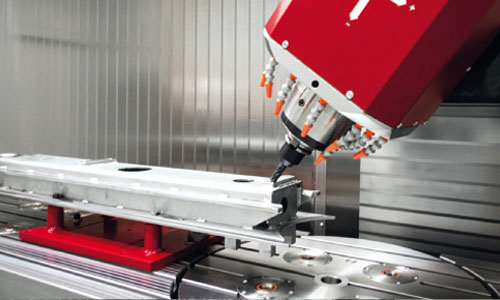

5轴大型重件编程
无限分流主旋轴
Tiltenta机械中心的主旋轴无限分流结果是,它们可以很容易和精确处理长重工作件像立方5轴工作件
高效钟式操作
3轴和5轴工作空间运行通过在Tiltenta6安装工作空间分片板创建结果是成本效益高批量生产

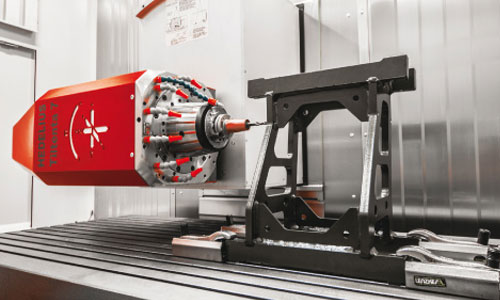

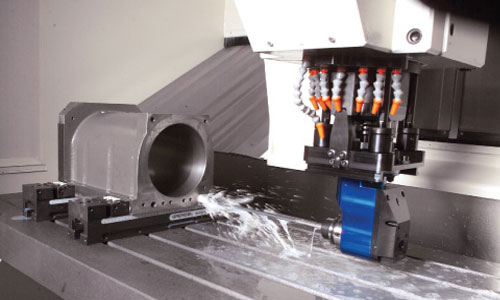

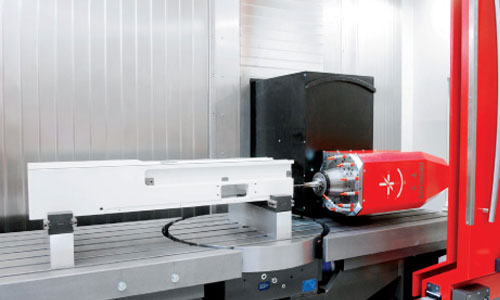

脸部编程可能

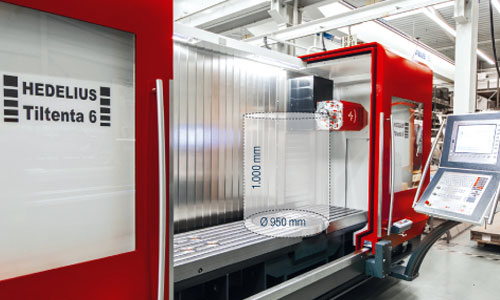

重力机表和支流能精确和强力处理长工件
技术数据
| XYZ旅行 | 2300x600695800毫米 |
| Swivl射程 | 5-98°/-98°-98° |
| 航天飞机运维 | 740/1090毫米 |
| 点火区工作表 | 2700x600毫米 |
| 速度范围 | 52000/14000分钟1 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | DIN69871-A40/HSKA63 |
| feed测量系统 | adrikt |
| 工具数 | 26/190 |
| 控件 | 海度海因iTNC530Sinuphik840DSL |
| 点名区NC圆桌 | 630毫米 |

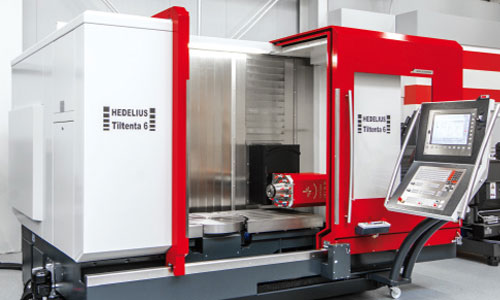

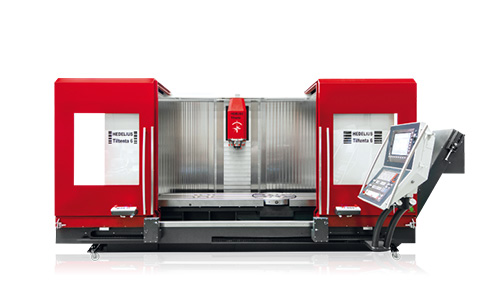

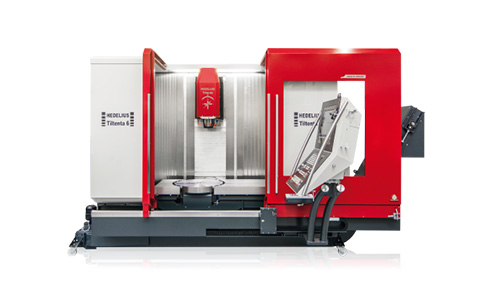

小遍历综合旋转表
高效重件编程
机械中心T6Serone说服它紧凑和坚固搭建机械中心配有NC旋转表,可编程900公斤以下大型重件
完全设计工作空间
机器中心小,但提供空间充裕HEDELIUS Tiltenta6单行1350毫米(X)、600毫米(Y)和695毫米(Z)实战全局人才
运算符焦点
机器中心完全适合单片小序列由于固定机表,运算符可直接访问工作件安装工作
技术数据
| XYZ旅行 | 1350x600x695800毫米 |
| Swivl射程 | 5-98°/-98°-98° |
| 点火区工作表 | 1500x600毫米 |
| 速度范围 | 12000/1400018000min-1 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | DIN69871-A40/HSKA63 |
| feed测量系统 | adrikt |
| 工具数 | 26/190 |
| 控件 | 海度海因iTNC530Sinuphik840DSL |
| 点名区NC圆桌 | 630毫米 |

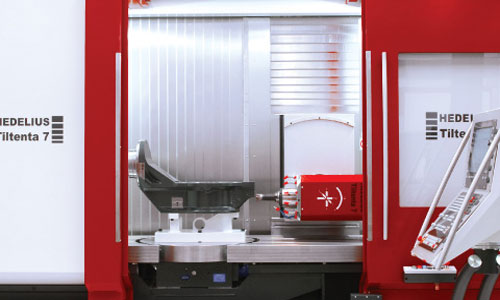

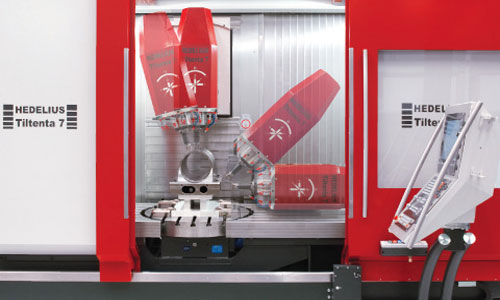

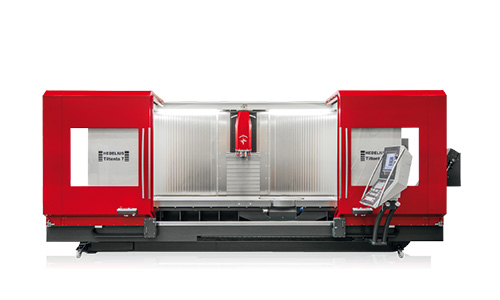

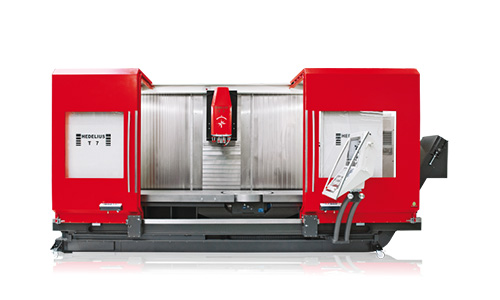

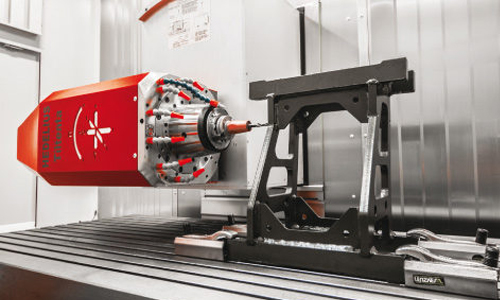

滑动主旋轴
Tillenta机器的主旋轴无限分流结果是,它们可以很容易和精确处理长重工作件像立方5轴工作件
高效穿梭操作

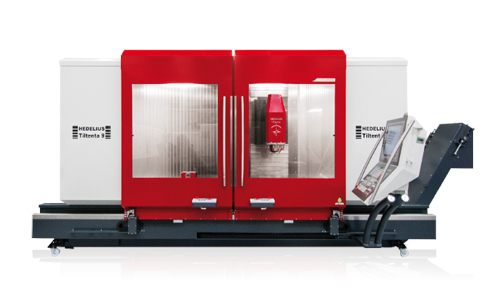

3轴和5轴工作空间操作通过在Tiltenta7安装工作空间分片板创建结果是成本效益高批量生产脸部编程
重力机表和支流能精确和强力处理长工件
技术数据
| XYZ旅行 | 2600x750x695800毫米 |
| Swivl射程 | 5-98°/-98°-98° |
| 航天飞机运维 | 760/1300毫米 |
| 点火区工作表 | 3080x750mm |
| 速度范围 | 12000/14000/18000分钟 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | SK40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | adrikt |
| 工具数 | 33St. |
| 控件 | 海登海i |

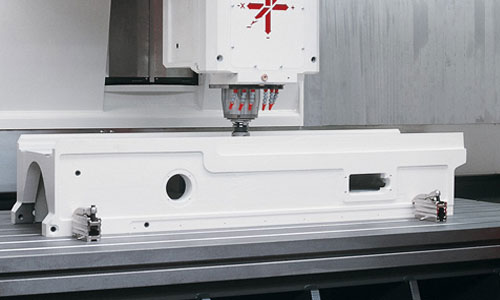

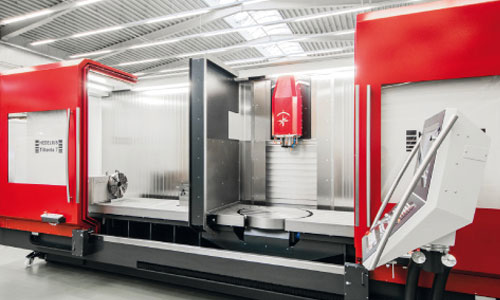

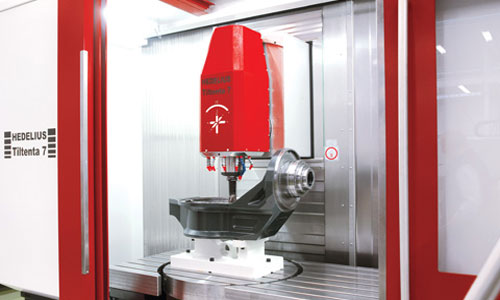

批量制作大型重件

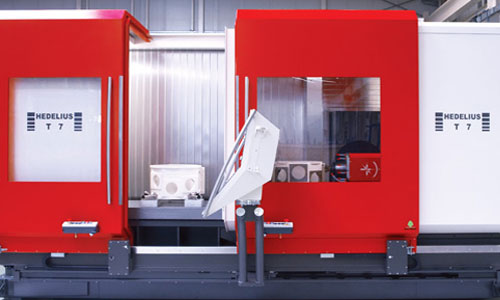

T73200配有两个综合NC旋转表(选项)和工作空间分区,允许批量生产大型重工件穿梭操作期间从一个工作空间换另一个工作空间只需要10秒无分区大工作空间可用于长垂直编程
技术数据
| XYZ旅行 | 3200/2630x750x695/800mm |
| Swivl射程 | 5-98°/-98°-98° |
| 航天飞机运维 | 2x1330毫米 |
| 点火区工作表 | 3680x750毫米 |
| 速度范围 | 12000/14000/18000分钟 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | SK40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | adrikt |
| 工具数 | 三十三 |
| 控件 | 海度海因iTNC530Sinuphik840DSL |

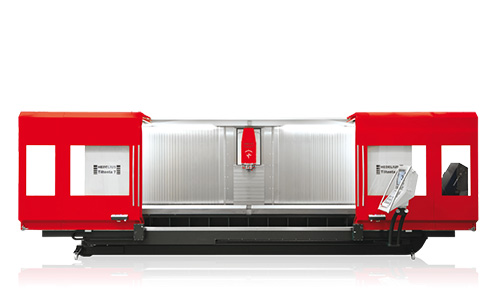

高裁剪性能
工具四轴确保工作人机动态:高速逆向速度理想条件和摄取速率达40米/分钟装有强力液冷CELOXQA运动旋翼,这些机器表示高割性能和精度
硬机床
超尺寸X-Y-Z轴Tiltenta74200集标准以及固有硬机床
技术数据
| XYZ旅行 | 4200/3630x750x695/800mm |
| Swivl射程 | 5-98°/-98°-98° |
| 航天飞机运维 | 2x1800毫米 |
| 点火区工作表 | 4600x750毫米 |
| 速度范围 | 12000/14000/18000分钟 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | SK40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | adrikt |
| 工具数 | 三十三 |
| 控件 | 海度海因iTNC530Sinuphik840DSL |

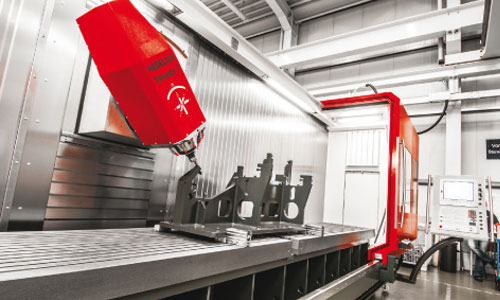

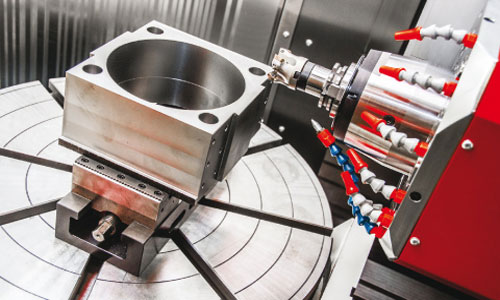

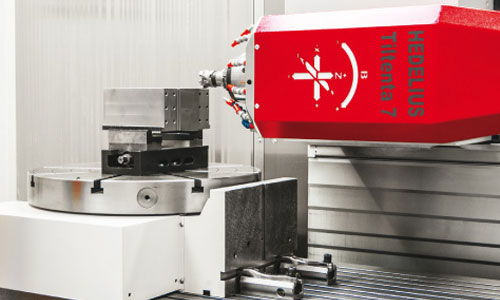

5轴并发机
或5轴同时编程-T71600支流综合NC旋转表及其紧凑足迹完全适合单片小批量制作机器和工具
重载工作表
大机表允许用5轴编程工作件直径达11100毫米,最大压强为1200公斤,工件编程长度达1600毫米也是可能的。
技术数据
| XYZ旅行 | 1600x750x695800毫米 |
| Swivl射程 | 5-98°/-98°-98° |
| 点火区工作表 | 1900x750毫米 |
| 速度范围 | 12000/14000/18000分钟 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | SK40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | adrikt |
| 工具数 | 三十三 |
| 控件 | 海度海因iTNC530Sinuphik840DSL |

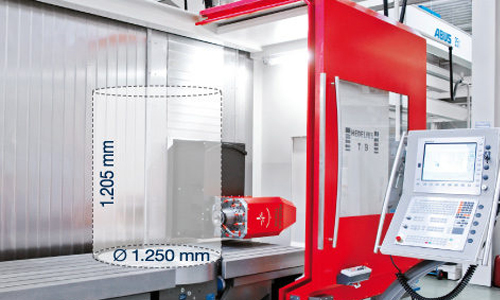

技术数据
| XYZ旅行 | 2600/2030x900x900/1005毫米 |
| Swivl射程 | 5-98°/-98°-98° |
| 点火区工作表 | 3080x900毫米 |
| 速度范围 | 12000/14000/18000分钟 |
| 悬浮电源 | 22,00/29,00/35,00kW |
| 工具持有者 | SK40/HSKA63 |
| 快速遍历X-Y-Z轴 | 40/40m/min |
| feed测量系统 | 直达 |
| 工具数 | 60/190 |
| 控件 | HeidenhainiTNC640/Sinubik840DSL |
