STUDER-知识与能力

STUDER名称同硬件、软件、系统集成服务瑞士顶级质量客户对每一项研磨任务都有完全定制解决方案,客户还从我们有关研磨过程的知识和专门知识中受益STUDER标识长期以来一直被视为全世界一流结果质量封印未来我们也会确保神灵艺术与我们名字紧密关联

产品组合

STUDER高精度圆柱研磨

常规化
传统电气液压通用圆柱式磨机仍然偏爱多项研磨任务

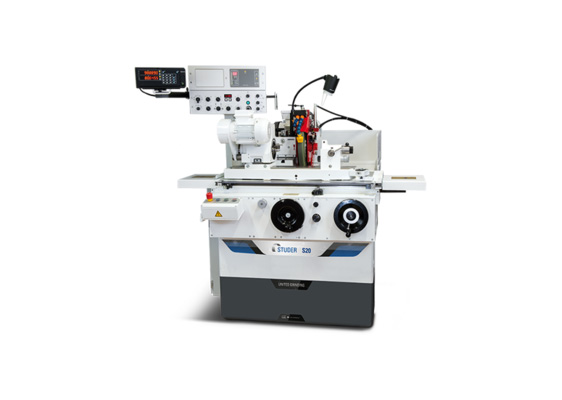

- S20
- - 更多信息
  - PDF目录
- 集约小精度组件

  S20设计用于个体和批量生产中研磨中型工作件适合制造精小组件的任何行业使用操作非常简单,机器可快速重置
  - 中心高度100毫米,中心间距离400或650毫米
  - 交叉滑动轮外研磨右转并加置内部研磨附加
  - 轮头手游至15度和30度
  - 自动研磨周期滑动
  - 机器表旋转范围15度和30度视中心距离
  - 偏集
  - 大范围配件
- S30
- - 更多信息
  - PDF目录
- 经典中等精度组件

  S30设计用于个体和小批量生产研磨工作件件适合生产精确中型工作件的任何行业使用操作非常简单,机器可快速重置
  - 中心间距离650或1000毫米
  - 中心高度125/175/225mm
  - 旋转塔轮头(外部和内部研磨)
  - 自动研磨周期滑动
  - 摇动机表
  - 偏集
  - Granitan机床
  - 大范围配件

通用
模块化平台覆盖从简单机到复杂研磨系统所有客户需求

- S41
- - 更多信息
  - PDF目录
- 复杂研磨作业全局

  S41系统是CNC最新一代通用圆柱研磨机高精度轴驱动线性电机极快直达B轴驱动器更多研磨头变方等技术特征
  - 中心高度225/275mm
  - 中心间距离1000/1600mm
  - 马克斯中心间工作件重量250公斤
  - X-和Z-axis0.001-20 000mm/min
  - studerguide系统线性驱动
  - Turret轮头直接驱动并实现0.005度分辨率,全机化最多四轮
  - C轴工作头窗体和线程研磨
  - 满封装两扇滑动门
  - Granitan矿物播送S103机库
  - 简单操作编程多亏斯图德温
  - studerGRIND编程软件创建直接对机控或外部PC的研磨程序
  - 减少设置和重置时间与Studer快速集
  - 标准化加载器界面和外围设备
- S21
- - 更多信息
  - PDF目录
- 最优小工作件

  S21设计用于个体、小批量和大容量生产中研磨工作件件它可以自动化,并特别适合研磨高精度工作机件,如航空航天、精密机械和液压/气压工业所需要的工作机件。
  - 中心高度125毫米,中心间距离400毫米
  - 轮盘手游或自动游
  - 高分辨率B轴
  - 频率控制电机外研旋盘供外部和内部研磨
  - C轴工作头窗体和线程研磨
  - worshead普用活旋盘研磨和中心间研磨(选项:Worshead专为研磨chuck组件设计)
  - 满封装两扇滑动门
  - Granitan机床
  - 大范围配件
  - 标准化加载器界面和外围设备

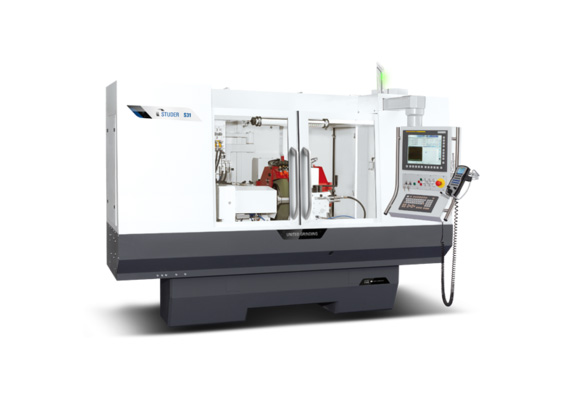

- S31
- - 更多信息
  - PDF目录
- 遍历大任务

  S31设计用于逐件、小批量和大容量生产研磨工作件件它可以装配自动化,并由于它的普遍性,特别适合用于工具制造和航空航天工业
  - 中心高度175毫米,中心间距离650或1000毫米
  - 轮盘手游或自动游
  - 高分辨率B轴
  - 频率控制电机外研旋盘供外部和内部研磨
  - C轴工作头窗体和线程研磨
  - 数行头变量可用于不同的研磨任务
  - 满封装两扇滑动门
  - Granitan机床
  - 大范围配件
- S33
- - 更多信息
  - PDF目录
- 个人需求合理定价

  S33设计用于个体和批量生产中研磨中型工作件可安装自动化设备并特别适合工具制作和精密工程部门使用新轮廓和两片电流旋圈外部研磨和内部研磨附加使这一点成为可能三轮研磨确保工作机件能逐个快速编译-完全编程自成一类
  - 中心间距离650或1000毫米
  - 固定轮头可调整为0度或30度,外部研磨或阵列轮头可调整为Hirth人工旋转2.5度或自动旋转1度
  - 频转换器常量轮速外部研磨
  - 线程研磨工作头C轴
  - 摇盘机表
  - 满封装两扇滑动门
  - Granitan机床
  - 标准化加载器界面和外围设备
  - 大范围配件

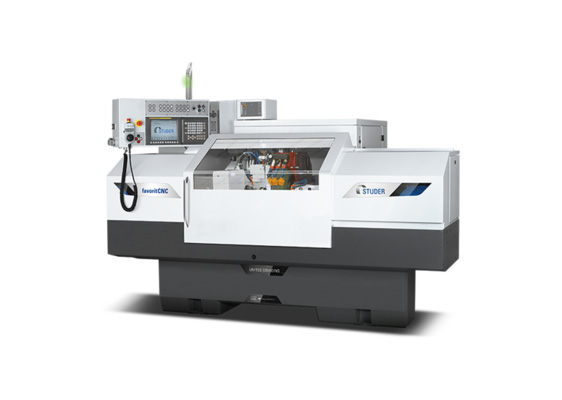

- 偏向CNC
- - 更多信息
  - PDF目录
- 大范围应用的开价

  CNC通用圆柱研磨机设计用于个体和批量生产中研磨中型工作件很容易改换用各种辅助工具包处理的其他研磨任务,如进程内评分、平衡系统、接触检测和长度定位
  - 中心间距离650mm/1000mm
  - 中心高度175毫米
  - 马克斯工件重量80公斤
  - 轮轴右侧和内侧研磨附加物(可选)手动旋转2.5°Hirth
  - 外部和内部单片研磨
  - granitan++S103矿床
  - 极易编程STUDER仿真
  - studerGRIND编程软件
- 生态Grinder
- - 更多信息
  - PDF目录
- 简化复杂需求

  CNC通用圆柱研磨机设计用于个体和串行制作中研磨中型工作件各种选项,如进程内评分、平衡系统、接触检测和长度定位等,机器可在稍后日期适应其他研磨应用

  机器床由固态GranitanQQS103组成圆柱形研磨机基础,机上装有高质量组件,可保证多年精确性能和可靠性开封口保证最优透视磨过程和最易存取性

  注意力:这台机器不符合CE条件,因此仅供亚洲市场使用
  - 中心间距离650毫米
  - 中心高度175毫米
  - 马克斯工件重量80公斤
  - 轮轴右侧和内侧研磨单元(可选式)手动旋转2.5°Hirth
  - 外部和内部可能一起磨损
  - Granitan-Meneral播矿S-103机库
  - 极易编程斯图德画像
  - studerGRIND编程软件可选用用外部计算机创建研磨程序

制作
大型Serie生产STUDER提供定制解决方案,优化研磨周期和高机可用性

- S11
- - 更多信息
  - PDF目录
- 超生产小件机

  S11生产机,完全切合所期望过程高动态轴驱动器、高质量STUDER引导系统、短响应时间和优化遍历组成S11基础高速研磨选择有助于提高生产率,外围速度达140m/s

  加固面积小于1.8m2,极紧凑并适合任何车间

  精度是大量不同因素间完全交互的结果基础是GranitanQQS103机库,其极佳阻塞特征和优热行为模块相互匹配并按传统STUDER精度制作
  - 中心间距离200毫米
  - 中心高度125毫米
  - 螺旋轮直径500毫米
  - 螺旋轮0摄氏或20摄氏
  - 右磨轮++++++++++++++++++203+++++++++++++++++++++++++++++++++++++++++++++++++++++203++++++++++++++++++++++++++++++++++++++++++++20+++++++++++++++++++++++++++++++++++++++++++++++++++++++++
  - 全封套新门概念优化无障碍
  - 双轴覆盖
  - granitan++S103矿机基地
  - PCT触摸屏
  - 易编程新运算界面
  - 斯图德温焦点化数列840DSL
  - 简单清晰过程可视化
  - 软件优化触屏
  - 进程内测算软件集成机控
  - StuderWIN程序设计软件制作
- S12
- - 更多信息
  - PDF目录
- 高效最大容度

  S12基本概念不折不扣地面向精度机器核心是一个全新驱动制导系统,基础是高精度定位线性电机极硬制导表支持静态轴承,磁压预设填充运动可编程十大阶梯
  - 精度:由静态向导和线性电机技术助推的10纳米步进
  - 动态:进取速度30m/s,轴加速达3m/s
  - 柔性: 不同的装饰概念, 内部研磨分叉滑动, 自动部件处理
  - 中心间距离:150毫米
  - 中心高度:175毫米
  - 磨轮直径:500毫米
  - X轴排列0度或30度
  - 交叉滑动X:带线性电机或带球型线性驱动器反波向导
  - 纵向滑动Z:带线性电机或带专利表层结构滑动球型线性驱动器的流水器
  - C轴工作头
  - 内部研磨单元单曲滑动
  - 并发内部/外部编程
  - 程序专用工作帽概念
  - 附加NC轴剖析研磨轮
  - 全封套新门概念优化无障碍
  - Granitan S103矿机基地
  - 大范围配件
  - 易编程多亏StuderWINSE
  - studerGRIND编程软件生成计算机磨补程序
  - 标准化加载器界面和外围设备
- S22
- - 更多信息
  - PDF目录
- 制作平台个人研磨解法

  S22生产平台中心侧重于大型生产中的中型客户工作件目的是能够用多种技术对S22上的任何工作件进行机器处理:生产环境常规圆柱研磨、窗线研磨、高速研磨80米至140米/秒或重力应用160毫米宽研磨轮
  - 磨长最大800毫米
  - 中心高度175/225mm
  - 直径磨轮达610毫米
  - granitan++S103矿床
  - 交叉滑动X:带线性电动机或带球型线性驱动器反波向导
  - 纵向滑动Z:带线性电动机或向导并有专利表层结构与球型线性驱动
  - C轴工作头
  - 具体应用工作台概念
  - 附加NC轴剖析磨轮(Dimond滚动)
  - 带可移动前端板全屏蔽优化无障碍
  - 综合加载单元或处理单元从左、右或上卸载
  - 大范围配件
  - 简单编程与StuderWINFANUC310i-A
  - studerGRIND编程软件创建研磨程序
  - 标准化加载器界面和外围设备

组合化
智能硬机化STUDER提供组合机优化处理

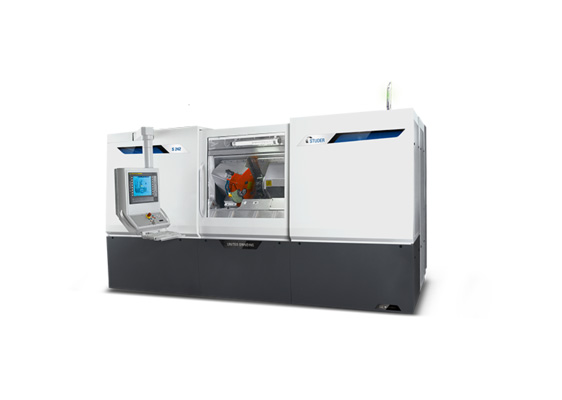

- - S242
  - - 更多信息
    - PDF目录
  - 软机磨转操作

    S242组合机工具最理想地结合圆柱磨法和硬转法技术多亏设计概念,它很容易处理两个过程高高效硬精密钻井和破解组件,高生产质量、生产可靠性和单片所期望表面质量不仅大容量生产有趣,小批量尺寸和单件也有趣。
    - 中心间距离400/800/1000mm
    - 滚动直径180毫米
    - 同步尾盘可选择轴压工作件驱动器可定义工作件程序
    - 多重进程评测自定义工作体位置和直径存储于工作件程序
    - 机器床倾斜设计(45度平面)
    - 标准化加载器界面和外围设备
    - 自动化部件处理系统
    - 易编程多亏StuderWIN
    - 全封装滑动门
    - 模块化装箱系统使客户专用设计
    - 大范围配件

内部

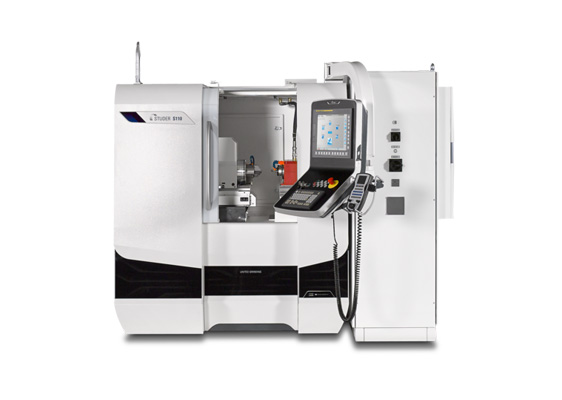

- S110
- - 更多信息
  - PDF目录
- 实用任务

  S110型非紧凑机概念工作件跨滑动,而研磨螺旋则固定安装到机器底部保证稳定性,为搭建或工件修改提供良好的无障碍环境,易自动化串行式搭建最多可达3高频线性搭建最能设计满足客户需求理想机查克应用单个组件到小批量制作可选全集成自动卸载系统可实现高精度自动化研磨高成本效益解决方案
  - 最多三次高频线性排列旋翼
  - 大选内外部旋翼
  - C轴工作头窗体和线程研磨
  - 人工轴精确线磨
  - 紧凑易用
  - 各种布置选项
  - 全封装滑动门
  - 集成或自主加载系统
  - 测量探针
  - SimCT脱机仿真软件
  - 串行工作表简单定位
  - CNC控Y轴
  - 广域绑定装置和配件
  - 标准化加载器界面和外围设备
- S120
- - 更多信息
  - PDF目录
- 强健工作器

  S120基于与S110相同的机器概念,但设计用于较大长工件串行式搭建最多可达3高频线性搭建最能设计满足客户需求理想研磨机内部面线机650毫米长度,例如编程机器旋轴端
  - 最多三次高频线性排列旋翼
  - 大选择内外部旋圈
  - C轴工作头窗体和线程研磨
  - 人工轴精确线磨
  - 各种布置选项
  - 全封装滑动门
  - 集成或自主加载系统
  - 测量探针
  - SimCT脱机仿真软件
  - 大范围配件
  - 标准化加载器界面和外围设备
- S131
- - 更多信息
  - PDF目录
- 通用机器内部研磨应用多样性

  S131是CNC全局内圆柱磨机高精度轴驱动线性电机、极快直接驱动研磨螺旋塔、自动交错工作表等复杂技术特征

  工件长度为300毫米(11.8元),内部最大研磨长度为175毫米(6.9元),外部长度为125毫米(4.9元)。S131是研磨法兰零件的理想机器机器工具、驱动元件、航空航天元件和工具制作领域有许多工作件

  精度是大量不同因素间完全交互的结果S131基础由GranitanQQS103组成机床及其极优抑制和优热行为模块互宜并用STUDER习惯精度制作引导道与极硬构造幻灯片之间的大距离构成机器精度和生产率基础精度定义所涉所有构件均温度稳定

  StuderWIN/StuderSIM创建稳定编程环境,促进高效使用机器PC整合到CNC控制系统完全整合进程检测和传感器技术的可能性以及接触检测和自动平衡系统实现控制使不同系统标准化编程驱动元优化适配控件
  - 250毫米表上游直径9.8
  - 马克斯工件长度300毫米(11.8兆赫)
  - 内部研磨长度175毫米(6.9英寸)
  - 最大工作件重量250公斤(550磅)
  - studerguide系统线性电机
  - 螺旋旋塔加四个螺旋
  - 自动旋转工作表
  - C轴工作头窗体和线程研磨
  - 满封装两扇滑动门
  - granitan++S103矿机基地
  - 简单操作编程多亏StuderWIN或StuderSIM
  - 短设置重置时间,例如STUDER快速集
  - 标准化加载器界面和外围设备

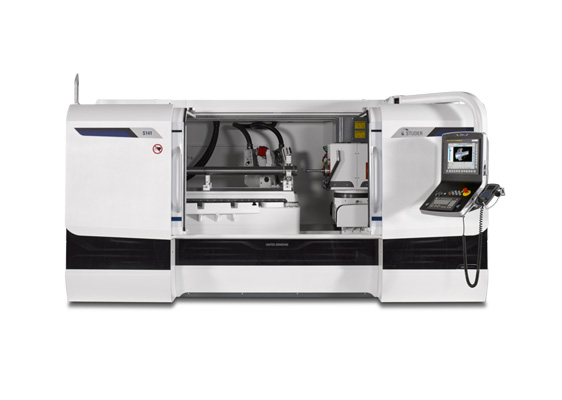

- S141
- - 更多信息
  - PDF目录
- 通用机器短工件

  S141全局内圆柱磨机高精度轴驱动线性电机、极快直接驱动研磨螺旋塔、自动交错工作表等复杂技术特征

  工件长度为300毫米、700毫米和1300毫米(11.8、27.5和51.1)时可使用三大尺寸)。所有模型内部最大研磨长度为250毫米(9.8元),外部长度为150毫米(5.9元)。S141理想机用于研磨旋轴、旋轴套件、转轴、轴件或frange部件机器工具、驱动元件、航空航天元件和工具制作领域有许多工作件

  精度是大量不同因素间完全交互的结果S141基础由GranitanQQS103组成机床及其极优抑制和优热行为模块互宜并用STUDER习惯精度制作引导道与极硬构造幻灯片之间的大距离构成机器精度和生产率基础精度定义所涉所有构件均温度稳定

  StuderWIN/StuderSIM创建稳定编程环境,促进高效使用机器PC整合到CNC控制系统完全整合进程检测和传感器技术的可能性以及接触检测和自动平衡系统实现控制使不同系统标准化编程驱动元优化适配控件
  - 滚动直径超过表400毫米(15.7兆赫)
  - 马克斯工件长度300/700/1300毫米(11.8'/27.5'/51.1)
  - 内部研磨长度250毫米
  - 最大工作件重量250公斤(550磅)
  - studerguide系统线性电机
  - 螺旋旋塔加四个螺旋
  - 自动旋转工作表
  - C轴工作头窗体和线程研磨
  - 满封装两扇滑动门
  - granitan++S103矿机基地
  - 简单操作编程多亏StuderWIN或StuderSIM
  - 短设置重置时间,例如STUDER快速集
  - 标准化加载器界面和外围设备
- S151
- - 更多信息
- 通用机器大直径工作

  S151全局内圆柱式研磨机高精度轴驱动线性电机、极快直接驱动研磨螺旋塔、自动交错工作表等复杂技术特征

  工件长度700毫米和1300毫米(27.5和51.1)。两种模型内部最大研磨长度为380毫米(14.9),外部长度为150毫米(5.9)。S151理想机用于研磨旋轴、旋轴套件、轮轴、轴或法兰格部件机器工具、驱动元件、航空航天元件和工具制作领域有许多工作件

  精度是大量不同因素间完全交互的结果基础S151由GranitanQQS103组成机床及其极优抑制和优热行为模块互宜并用STUDER习惯精度制作引导道与极硬构造幻灯片之间的大距离构成机器精度和生产率基础精度定义所涉所有构件均温度稳定

  StuderWIN/StuderSIM创建稳定编程环境,促进高效使用机器PC整合到CNC控制系统完全整合进程检测和传感器技术的可能性以及接触检测和自动平衡系统实现控制使不同系统标准化编程驱动元优化适配控件
  - 流速550毫米表上方(21.7兆赫)
  - 马克斯工件长度700/1300mm (27.5"/51.1)
  - 内部研磨380毫米14.9
  - 最大工作件重量250公斤(550磅)
  - studerguide系统线性电机
  - 螺旋旋塔加四个螺旋
  - 自动旋转工作表
  - C轴工作头窗体和线程研磨
  - 满封装两扇滑动门
  - granitan++S103矿机基地
  - 简单操作编程多亏StuderWIN或StuderSIM
  - 短设置重置时间,例如STUDER快速集
  - 标准化加载器界面和外围设备

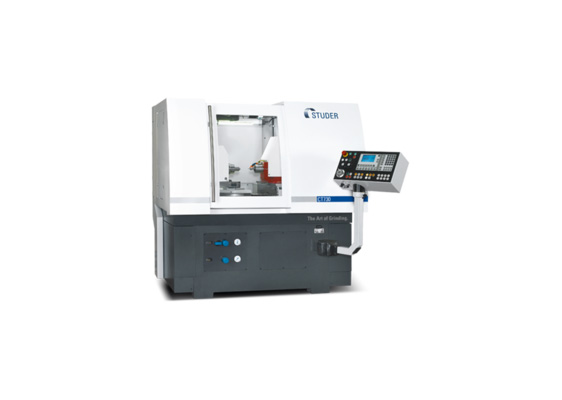

- 730
- - 更多信息
  - PDF目录
- 极硬素变量

  CT730型机内圆柱式研磨机带B轴特别设计用于研磨中小型工作件料料,如Tungstencarbide、陶瓷或蓝宝石最多四种高频研磨螺旋线性安排(内部或外部编程)最优配置可满足客户需求并适应各自的研磨应用
  - 四高频线性排列旋翼
  - 工作表折叠式指南简单定位
  - 大选择内外部旋圈
  - B轴自动旋转范围+60度/-91度
  - C轴工作头窗体和线程研磨
  - CNC控Y轴
  - 全封装滑动门
  - 测量探针
  - SimCT脱机仿真软件
  - 广域绑定装置和配件
  - 标准外围设备接口

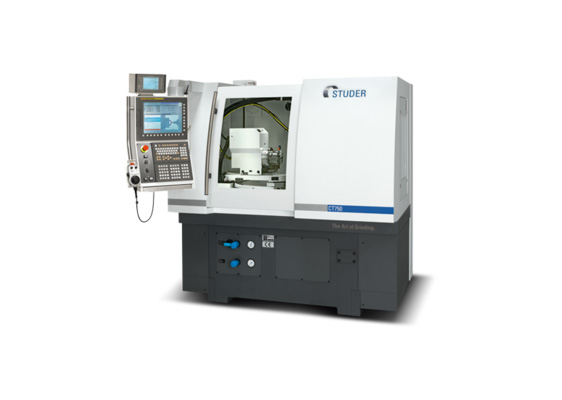

- 750
- - 更多信息
  - PDF目录
- 高性能半径研磨机达90度

  750半径研磨机制造中小型工作件,特别是重料如tungstencarbide、陶瓷或蓝宝石机配有双链路塔由CNC控制的B轴使用振荡研磨轮按磨面质量可研磨锥形和线度达90度可归为地面的radi数不受限制
  - Spindle塔为2个研磨螺旋
  - B轴自动旋转范围+60度/-91度
  - C轴工作头窗体和线程研磨
  - 全封装滑动门
  - 测量探针
  - SimCT脱机仿真软件
  - 广域绑定装置和配件
  - 标准外围设备接口

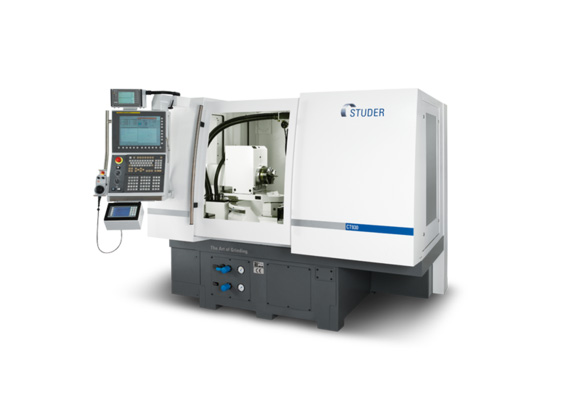

- CT930
- - 更多信息
  - PDF目录
- 生产B轴应用

  CT930型机内圆柱式研磨机带B轴,特别适合单片压缩复杂中型工作件三次高频研磨螺旋线性安排(内部或外部编程)可适配相应研磨应用
  - 最多三次高频线性排列旋翼
  - 大选择内外部旋圈
  - B轴自动旋转范围+60度/-91度
  - C轴工作头窗体和线程研磨
  - CNC控Y轴
  - 全封装滑动门
  - 测量探针
  - 各种布置选项
  - 运算符接口HMI-SIMCT模拟软件
  - 广域绑定装置和配件
  - 标准化加载器界面和外围设备

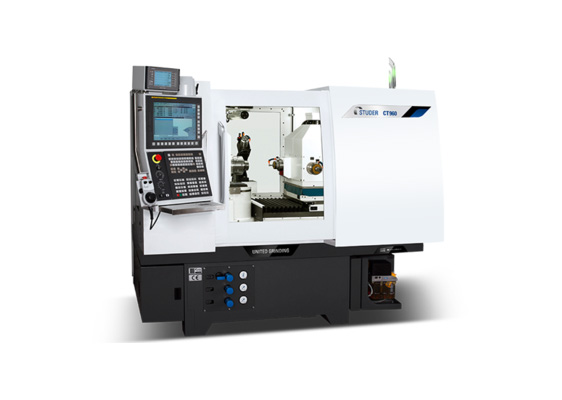

- CT960
- - 更多信息
  - PDF目录
- 全局复杂研磨作业

  CT960高端通用圆柱磨机带B轴旋转至91度和四叉塔适合一般研磨任务,特别是工具制作中的研磨复杂工作件最优稳定性和僵硬性机器使工作件能以擦亮表皮质量完成搜遍
  - Spindle平台4研磨旋翼(4个内部旋翼或3个内部旋翼和1个外部旋翼)
  - B轴自动旋转范围+60度/-91度
  - C轴工作头窗体和线程研磨
  - 全封装滑动门
  - 测量探针
  - 各种布置选项
  - 人工轴精确线磨
  - 运算符接口HMI-SIMCT模拟软件
  - 广域绑定装置和配件
  - 标准接口加载器和外围设备
