  • 产品高射程研磨机中心80多年来,我们一直是全球领先制造商之一。

    进步KEHREN传统

    多亏数十年研磨机制造经验,KEHREN拥有机器设计应用工程的广泛技术知识

    机器设计制造集成

    动机和技巧以及高精度设计保证KEHREN研磨中心优异质量

产品组合

  • 从尖锐到完全 Machining

  • 过去几年来,研磨作业变得越来越复杂,这一趋势今后将进一步发展。驱动因素是完全搭建工作机件,产生最高精度并带入所期望的合理化效果

    自1950年以来,Hennef/Sieg的KEHRENGmbH制造研磨机在此期间 产品持续开发 高技术机今日

    乘以几何定义前端集成后,Ri机型应用范围可大增视机器配置而定,以下机械化流程可单机安装

    • 表面研磨
    • 磨内外部直径
    • 螺纹滑动器和radi
    • 曲线磨损
    • 偏心插槽
    • 螺旋划Hirth和curvi
    • 完成偏心钻孔
    • 磨井钻井
    • 硬转动
    • 吉格研磨

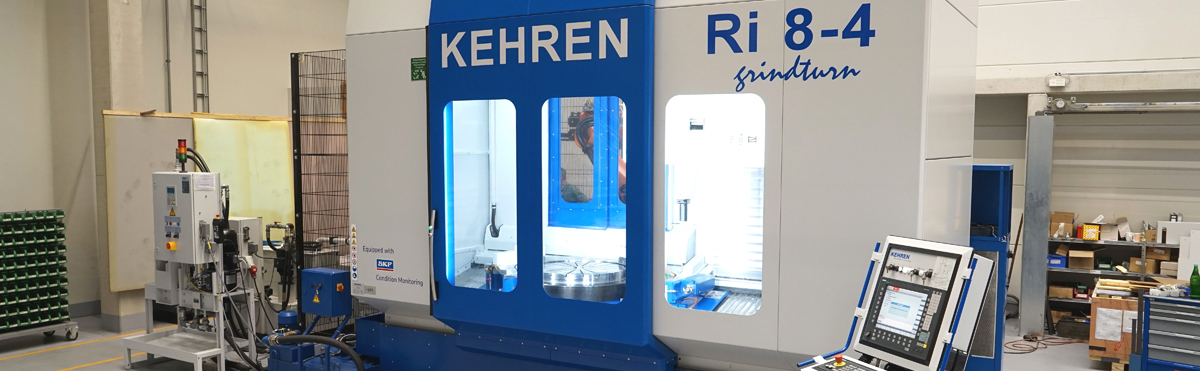

      • Ri8-4室内右手侧

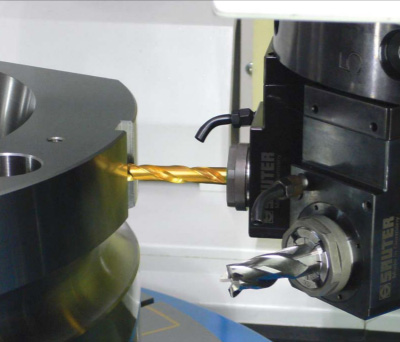

      • 横向钻探

      • 硬转清除存储

      • 横向平面脱机钻孔

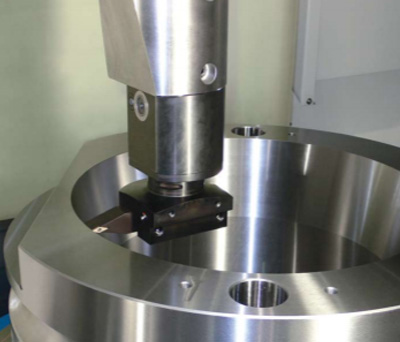

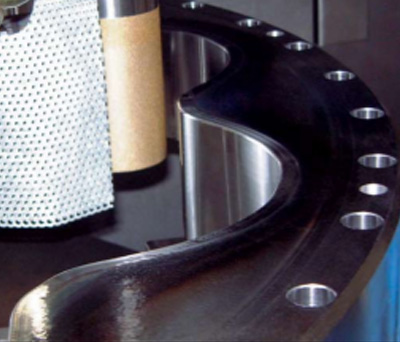

      • 磨内部轮廓

      • 轮廓补丁

      • 进程内标定探针

      • 进程内测量

      • 焊平横向笛子

      • 机器型里里

      • 垂直研磨中心可用直径500毫米至1 600毫米磨轮设计为硬转动和硬研磨应用提供附加设备塔台可配置5件工具固灰铁设计保证硬机极佳阻塞性能

      • X轴带马鞍运动

      • 超过45年,静态轴承使用,加之高预焦球螺旋调整元件,最小运动0.001毫米是可能的。

      • C轴旋转表运动

      • 旋转表轴承静水并预加载轴对角弧度运算可达 < 0.001毫米,表负载达1 500至7 500公斤,视机器大小而定。所有旋转表都用反冲自由直接驱动直接驱动提供+/-1.5秒弧定位精度

      • Z轴垂直移动研磨塔

      • 单轨向导系统用于垂直轴定位元件高精度球螺旋

      • B轴图雷

      • 280度旋转射程内,炮塔可定位为1度增量,精确并可复制

        定位为液压电源,Hirth相联提供最高精度复用性经请求,NC可控制定位塔台可安装多达5个工具站,专门安装研磨或硬转磨程序,并有可能自动修改工具

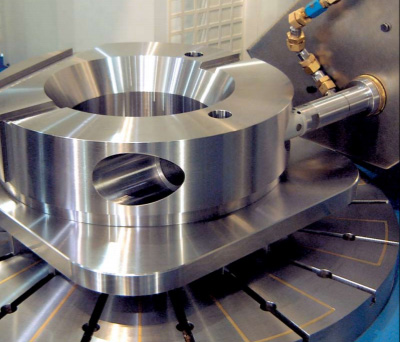

      • Y轴,横向平面 Machining

      • 通过可选Y轴,工作块也可以在横向平面上整理弹性度大大扩展Ri机应用范围此处再次提供可选工具变换器,提供易工具变换

      • 机器控制系统

      • 自动机械化过程由SiemensSinublik 840D控件实施西门子软件由kEHREN-WOP-Software补充特征举例说读CAD数据轮廓-即备使用无需进一步校正

        自适应速度控制允许压缩进程时间:进料受旋轴负载控制处理时间无工作片触点,例如jig研磨时,可最小化

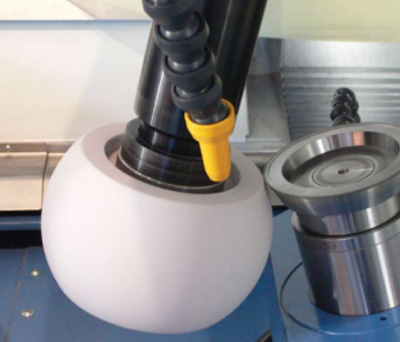

      • 装饰磨轮

      • 穿戴周期可随时通过程序或人工选择传统研磨轮通常使用单粒或多粒方套接环装配钻石轮子轮子轮子变换对传统研磨轮子和CBN轮子都可能在此过程内,可选择工具轴对准轴的轴平行性、正交式或标定位置供驱动套接工具使用所有程序都可实现所需表格和轮廓

        补充填充和轮式穿戴,零件可按序处理,不测量,重复容度小于0.01毫米

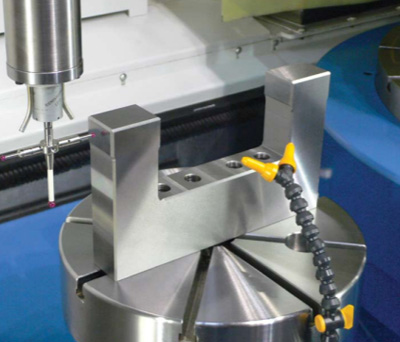

      • 测量系统

      • 可选Renishaw过程测量系统与标定单元并举时,可实现近距离容度测量系统可用于测算所有机械表面

        测量数据可读进NC控件并实现必要的校正

    • 垂直研磨中心

        • 垂直研磨中心-Ri

        • KEHREN里垂直研磨中心显著特征

          • 广域应用
          • 高精度算法
          • 硬化铸件设计
          • 静态引导 X轴和C轴
          • 杰出长期精度和长寿
          • 算术易操作
          • 压缩和空间保存设计
          • 好阻塞属性

          提高生产率,所有Ri研磨中心都配有两张旋转表

          面向所有Ri研磨中心提供免磨直流xis可用,提供极优机程测量精度

          产品线Ri6至Ri12可安装可选Y轴作为横向机械化侧支持

          所有产品线都可按标准交付或按研磨设计交付旋转设计包括
          转动工具适配器而不是研磨螺旋机器还可以装芯片传送器

          各种工具变换系统可供所有产品行使用

          今天,完全工作件编程已成为一个重要的特征

          下操作可单机设置 :

          • 脸部
          • 内外部直径
          • 内外部吸管
          • 弧度
          • 隐形和奇格研磨
          • 评分(Hirth/Curvic)
          • 硬转机
          • 硬磨坊
          • boring(Fine编程)

          所有直径和脸部都可用可选集成度量单元自动测量非循环拼接和拼接,此计量单元还可用于工作块定位

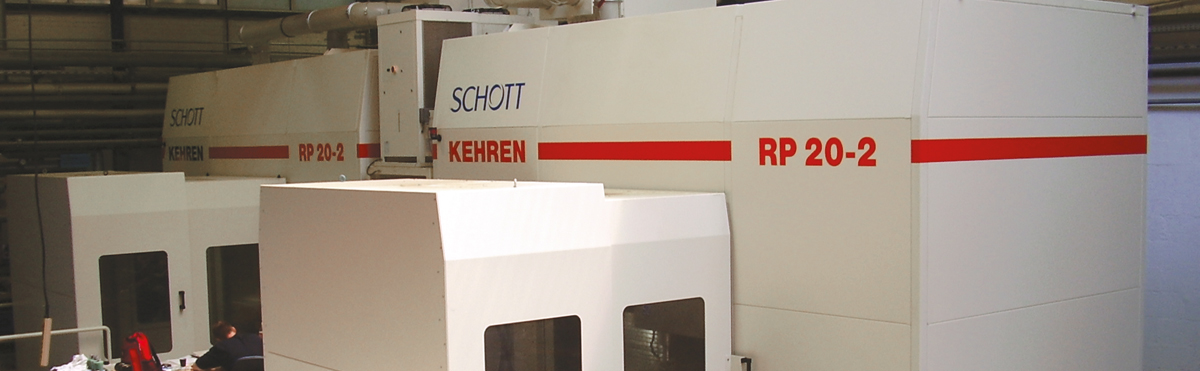

            • 垂直研磨中心门户设计

            • KEHREN门户型研磨机扩展Ri产品线

              • 五面全机设计
              • 最高理解度
              • 硬化铸件设计
              • 静态引导 X-Y-C轴
              • 杰出长期精度和长寿
              • 算术易操作
              • 压缩和空间保存设计
              • 表直径800至2.500毫米
              • 工作件权达10 000公斤
              • 扶轮长表设计
              • 极佳阻塞属性

              为提高生产率,所有门型研磨中心都可安装两张旋转表,如果请求使用不同设计

              面向门户设计中所有研磨中心提供X轴和Y轴直冲驱动器,提供极优机工和测量精度

              各种工具变换系统可供所有产品行使用

              今天,完全工作件编程已成为一个重要的特征

              下操作可单机设置 :

              • Ri研磨中心所有机工应用
              • 横向机械化
              • 向导方法磨损
              • 三轴拼接
              • 平面振荡运动
              • 特殊素材开机处理,例如特殊类或陶瓷

              可选集成度量单元可自动测量所有直径和面孔非循环曲折应用中,该计量单元也可以用于工作块定位

              通常所有研磨中心都根据客户需求搭建门户设计新RP8模型除外,该模型定义标准

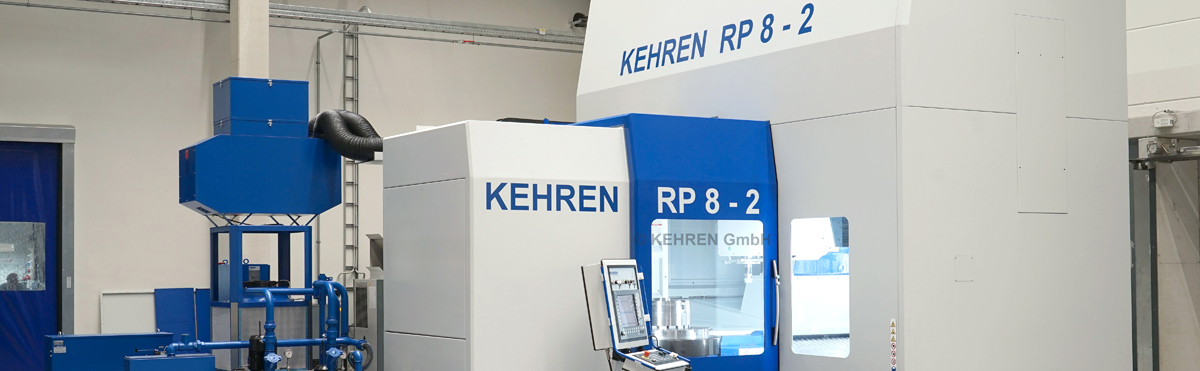

                • 垂直研磨中心RP8

                • 新建垂直研磨中心RP8门户设计

                  • 5端全机设计
                  • 杰出机器测量理解
                  • 硬化铸件设计
                  • X-Y-C轴静态向导
                  • 免穿直接驱动器X-Y-C轴
                  • 杰出长期精度和长寿
                  • 算术易操作
                  • 压缩和空间保存设计
                  • 表直径800毫米
                  • 最大片重2千公斤
                  • 极佳大坝标语
                  • 机器可装上多达2个研磨螺旋盘和研磨头传感器

                  各种工具变换系统可供RP8模型使用

                  今天,完全工作件编程已成为一个重要的特征

                  下操作可单机设置 :

                  • Ri研磨中心所有机工应用
                  • 横向机械化
                  • 向导方法磨损
                  • 三轴拼接
                  • 平面振荡运动
                  • 特殊素材开机处理,例如特殊类或陶瓷

                  所有直径和脸部都可用可选集成度量单元自动测量非循环拼接和拼接,此计量单元还可用于工作块定位

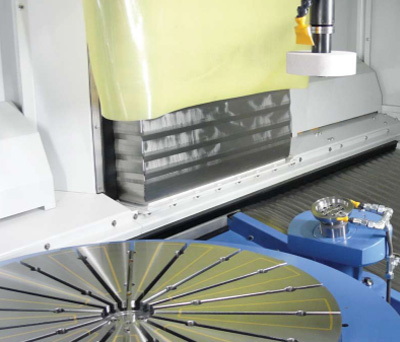

                    • 面研机旋转表

                        • 面研机旋转表和垂直研磨螺旋-RS

                        • KEHRENRS机器突出表现如下:

                          • 最大储存清除
                          • 最高理解度
                          • 硬化铸件设计
                          • X轴和旋转表静态向导
                          • 杰出长期精度和长寿
                          • 算术易操作
                          • 压缩和空间保存设计
                          • 最佳阻塞属性
                          • 旋转表直接无损驱动

                          每当需要良好的批量清除性能和扁平性时,RS机是一种经济选择,因为在多数情况下不需要预处理作品

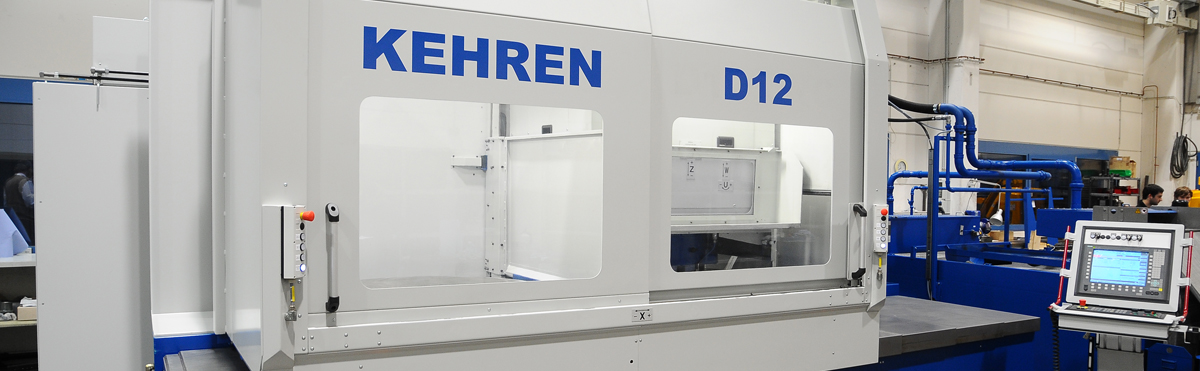

                            • 面研机双旋转表和垂直研磨螺旋-D

                            • KEHREND机器突出表现如下:

                              • 最大储存清除
                              • 最高理解度
                              • 硬化铸件设计
                              • X轴和旋转表静态向导
                              • 杰出长期精度和长寿
                              • 算术易操作
                              • 压缩和空间保存设计
                              • 最佳阻塞属性
                              • 旋转表直接无损驱动

                              如果需要良好的批量清除性能和表面完成工作,RS机是一种经济选择,因为在多数情况下不需要预处理工作块

                              通过使用双旋转表面研磨机,批量产品周期可减少50%,在主时设置时可减少50%

                                • 面研机旋转表和横向研磨螺旋-RW

                                • KEHRENR机器突出表现如下:

                                  • 最大储存清除
                                  • 高理解度
                                  • 硬化铸件设计
                                  • X轴和旋转表静态向导
                                  • 杰出长期精度和长寿
                                  • 算术易操作
                                  • 紧凑空间保存设计
                                  • 最佳阻塞属性
                                  • 旋转表直接无损驱动

                                  RW机器是一种经济选择,如果大废件部件或小零件需要良好的表面补全和近距离容容

                                  RW直径600和800毫米模型可用两个旋转表

                                    • 螺旋旋旋

                                    • 从现在起,KEHREN所有机器模型的研磨螺旋都可用,并有极佳性能资料和制造特性

                                      所有旋翼-像机器-德国制造
