- 提供配置文件
- 出院MANNER感应器专门处理非接触传感器数据传输用于工业应用无接触双向传感器数据传输问题由旋转或移动部件解决
因此,我们开发、制作和交付
- 单道多道遥测系统,模块设计推导和射电技术采样率最高
- 客户专用特题遥测系统
- 旋转托盘传感器测试轮椅和工业应用-客户专用
- 高成本效益硬拷贝OEM
- 成本效益高、客户专用传输系统序列制作
产品组合
能力、创新和面向求解
- 能力基础是25年多的传感器测距系统研发经验创新新开发、持续改进和持续适应市场日益增长的技术需求是ManNER产品和应用的特点
这使得最多样化行业问题解决方案能够在最高技术层次开发并成功实施
MANNER高开发水平体现了我们在行业创新领导能力的雄心客户福利和最高精度是我们最高目标, 即质量和可靠性是我们主要焦点
以你的能力伙伴身份,我们不仅视自己为产品提供者,而且还建议你执行任务,拟出解决方案建议,在启动阶段集合支持你,并保障交付后专业支持
遥测系统是什么
非接触高精度模块化
传感器遥测系统是一个完全测量系统,由几个组件组成显示图意图提供基本理解并解释单个构件
传感器遥测系统可划分为5大块
- 传感器
记录变量测量并传输成原度值
- 测量放大器
准备信号传输信号数字化并报错补偿
- 传输
感想式,通过高频电场使用转子和电台天线
- 评价股
数据接收台数据分解检查
- 数据接收
数据传输记录或远程配置测量链
传感器遥测系统核心任务基于高频电磁场无触数据传输旋转部分在大多数情况下由高频字段带入,用于此目的表示完全旋转部分由传感器、测量放大器和转子天线组成
无接触数据传输事实使我们传感器无遥测维护
静止传感器遥测系统生成高频场并搭建旋转段通过高频场传输的数据调制为高频场载波频率并用评价单元解码
-
传感器
-
- MANNER传感器GmbH综合各种传感器和传感器遥测系统表示我们选择合适的传感器与客户一起测量变量要么按侧序处理 要么由我们提供
多功能系统可适应几乎所有传感器选择典型应用传感器例举此例这不是可用传感器完整列表
- strain计数器+全桥路路段(记录菌株,制作测量元素记录轴力,弯曲时段,叉路.)
- 加速计
- 压力传感器
- 温度传感器
- 感想移位传感器
- 速度传感器
- 嵌入编码器
- 角编码器
-
测量放大器
-
- 测量放大程序处理传感器原值最高层错误补偿已经在这里执行
校正多义存储测量放大器以补偿测量变量零漂移或温度漂移高精度数字测量信号可用后可互不联系传输
-
传输
-
- MANNER传感器GmbH提供问题解决方案为了定义合适的传输技术,我们拥有近30年经验和技巧供你使用
感知传输的好处是完全免维护数十年和对干扰不敏感MANNER有各种传输频率覆盖轴直径从10毫米到5米不等归纳系统特征为:
- 绝对免干扰操作
- 极小化构造(12x12x3m
- 环境抗药性
提供标准轮廓和台阶天线联通和定制挑战性任务解决方案
MANNER还提供通过WIFI传输数个自由频带可用WIFI传输比纯感应系统高带宽处理容我向诸位提供建议
特别有利的是可配置客户操作系统或WIFI操作系统WIFI操作中,系统可带电或电池驱动允许对电池进行短期测量和无限操作时间使用感应运算
-
评价股
-
- MANNER传感器GmbH提供各种形式的数据评价单元由集成电台天线和紧凑管嵌套达19英寸插件测试轮椅应用
视客户需求而定,可实现各种输出信号举几个例子:
- 模拟电压输出
- 模拟当前输出
- 模拟频率输出
- 数字数据USB数字数据CAN
- 数字数据EtherCAT
- 数字数据
- 以太网PTP
- epernet地球数字数据
-
数据采集和数据分析
-
- 评价单元记录的数据可传送到PCMANNER数据记录软件可用于查看数据、记录数据并远程配置测量链
测量放大器
-
SV-Flex传感器信号放大器
-
-
- 菌群PT100
- 敏感度:0.02mV/V至11mV/V
- 带宽:10赫兹至10khz
- straingagestrigde提供量:3.3V
- strain桥阻抗度:350
-
SV-Flex-传感器信号放大器Kalimero类型
-
-
- 热电联想(隔离或非隔离)pt100
- 测量范围达1000.C
- 带宽达500赫兹加1信道,带宽达100赫兹加16信道
-
SV2a-传感器信号放大器2a
-
-
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV2b-传感器信号放大器2b类型
-
-
- 尾孔、卡特里奇、图尔宾、集成旋转器Coil
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV2bx-传感器信号放大器2bx
-
-
- 尾孔、卡特里奇、图尔宾、集成旋转器Coil
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV2c-传感器信号放大器2c
-
-
- 尾孔,Miniatur墨盒,Turbine
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV2d-传感器信号放大器2d
-
-
- 尾孔,Miniatur墨盒,Turbine
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV2La-带传感器信号放大器2La
-
-
- 非易分辨性,1通道,带/带RMC,无rpm传感器
- 推轮发报机
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至10kHz
-
SV2Lg-带传感器信号放大器2Lg
-
-
- 可互换式1通道RMC带带/无RMC带RM传感器无rpm传感器
- 推轮发报机
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至10kHz
-
SV3a-传感器信号放大器3a
-
-
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV3b-传感器信号放大器3b
-
-
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV3c-传感器信号放大器3c
-
-
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV4a-传感器信号放大器类型4a
-
-
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV4b-传感器信号放大器类型4b
-
-
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV5a-传感器信号放大器5a
-
-
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV5b-传感器信号放大器类型5b
-
-
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV5c-传感器信号放大器5c
-
-
- 微型支持
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV5d-传感器信号放大器5d
-
-
- 超微型支持
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至1kHz
-
SV7a-Miniatur传感器信号放大器7a
-
-
- 浮点滴
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV7b-超级Miniatur传感器信号放大器7b微
-
-
- 浮点滴
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至10kHz
-
SV7ke-Miniatur传感器信号放大器7ke
-
-
- Flatchip集成天线
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV8a-防水传感器信号放大器8a
-
-
- 天线传输器
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
-
SV9-传感器信号放大器9
-
-
- 传输器Antenna特别面向Drishftes
- 施压GagePT100热电联
- 敏感度:0.02mV/V20mV/V
- 带宽:0(10)Hz至50kHz
传输单元
-
Pickup类型2
-
-
取牌类型3
-
- 可定制化
-
Pickup类型4b
-
-
Pickup类型5a
-
-
Pickup类型5b
-
-
Pickup类型5d
-
-
Pickup类型5x
-
-
Pickup类型8a
-
-
取箱类型8b
-
-
取箱类型8c
-
-
取箱类型8d
-
-
取箱类型8e
-
-
Pickup类型8f
-
-
Pickup类型9c
-
-
Pickup类型9d
-
-
Pickup类型9e
-
-
通用Shaft传输器
-
- 不可分解性
无放大器
评价单元
-
AW_DANT评价单元
-
-
- 通道PCM接收器
- 带宽:0t1khz (10khz)
- 输出:0至#10V,0(4)至20mA,频率二分
- RF电源:1W3W
-
OptiMAIP67-评价股
-
- 异常传输范围达50毫米
- 1至2通道PCM接收器
- 带宽:0t1khz (10khz)
- 输出:0至#10V,0(4)至20mA,频率二分
- RF电源:3W
-
AW_M-评价股
-
-
- 通道PCM接收器
- 带宽:0t1khz (10khz)
- 输出:0至#10V,0(4)至20mA,频率二分
- RF电源:1W3W
-
AW_P-评价股
-
-
- 通道PCM接收器
- 带宽:0t1khz (10khz)
- 输出:0至++++++++++++++20
- RF电源:1W3W5W
-
MAW_F-评价单元数字接收器
-
-
- 1至64通道PCM接收器
- 带宽:0t1khz (10khz,50khz)
- 输出:0至#10V,0(4)至20mA选项
- 数字接口(选择权):USB、Ethernet(TCP/IP)、EtherCAT
-
AW42TE评价组
-
-
- 多通道PCM接收器42TE
- 带宽:0t1khz (10khz,50khz选项)
- 输出:0至QQ
- 接口(选项):USB
-
AW84TE评价组
-
-
- 多通道PCM接收器84TE
- 带宽:0t1khz (10khz,50khz选项)
- 输出:0至QQ
- 接口(选项):USB
-
AW84TE评价组
-
-
- 多通道PCM接收者84TEHE6
- 带宽:0t1khz (10khz,50khz选项)
- 输出:0至QQ
- 接口(选项):USB
-
ESMGC评价MGC插件单元
-
-
- 通道MGC插件单元PCM接收器
- 带宽:0t1khz
- 输出5至15khz
- RF电源:3W
-
AW_ES-评价股
-
-
- 多通道PCM接收器ES
- 带宽:0t1khz (10khz,50khz选项)
- 输出:0至QQ
- 接口(选项):USB
自定义遥测
按你的要求
-
-
-
旋转翻译 无所事事
-
- 机器以移动部件为基础,正是这些机器需要优化上几个世纪开发机器以违抗永恒并运行数十年或甚至一个世纪,而今天则适用不同的法则
机器和车辆必须高效开发方式必须达到最优效果物料消耗、能源消耗和权重最优化同时保持性能和敏捷性免排放或少排放CO2,不要求中断时间并低维护在各个层次优化工程科学是一项巨大的挑战
为了实现这一点,需要最灵活和最精准的测量系统,这些系统对开发成分量影响越小越好模块设计微型模块允许转子电子学的任何形式因子这使测量技术即使在安装空间完全使用时也能实现特别有帮助的是MANNER开发的弹性遥测法,它允许遥测环绕轴体
系统应强健,耐最差条件并同时提供高度可靠和高精度测量卷带以最高速度极带宽
MANNER传感器系统不会令你失望 并设计开发解决挑战
再不走远路 来找我们
MANNER是成功伙伴
masterMind
一场革命即将到来-模块化、弹性化、远程扩展和自由配置近场遥测24位所有常见传感器类型
以往常命令测量技术执行具体测量任务然而,测量技术成本使它成为投资品,最理想时应适合不同任务计量工程师的测量任务多功能化,特别是在旋转区,因此往往不得不为过去最多样化测量任务采购数种不同的遥测系统
偶而单通道足以测量标准托盘,但通常其他变量,如压强、轴力或温度加PT100或热电偶等,以后必须在测量任务中测量常有8至12或16或以上带不同传感器应用的测量通道方便用户和互连互通不同传感器类型因此具有决定性重要性。
长时评价未来可能的测量任务反过来耗时,难事提前完成特别是在Covid-19时代,预算有时紧缺或只有小投资不经过漫长审批过程很容易实现-这里灵活配置和扩展系统提供巨大的优势
为了向客户提供最大灵活度,我们新的多通道遥测masterMind提供可灵活配置的遥测技术,该技术也可以回溯扩展
计量放大器搭建工具箱模块化、柔性、远程扩展和自由配置传感器信号放大器
-
MasterMind模块
-
- 紧凑四道设计系统可按标准封套和定制封套购入4通道模块和电源模块可按期望通过购买数模块扩展由主模块软互连控制其他模块共4至128个通道可用单系统实现
个人四道模块之间可能的距离也值得一提。最大500毫米距离每个模块可实现也就是说,即使是大型复杂测量点,用单系统也可以实现测量
每一模块都与维度非常紧凑:33.5mmx23mmx5mm
数道四道模块也可以建入一院
| 模块化 |
维度 |
| 4通道测量放大器 |
48,6x41x10 |
| 4通道测量放大器-涡轮应用 |
440x37x14 |
| 8通道测量放大器 |
48,6x41x20 |
| 12通道测量放大器 |
48,6x41x20 |
| 13道多道自定义附加 |
-
远程传感器选择
-
- 通过软件方式,可选择相关通道的感应器并远程参数化用户可以从各种传感器类型中选择(半全桥、离散非隔离热电联仪、RTD传感器等)并选择硬件测试
可远程调整采样率
通过软件求取采样率获取信号带宽可远程选择允许滤波频率按需选择并抑制扰动干扰信号
MasterMind模块可用所有常用ManNER传输方法:小传输率/低模块数高速使用概念由我们新的算法测量、配置、数据采集、监控和数据分析软件完成便捷性,连接配置传感器类型时也显示显示,从而提供最大用户舒适度
软件除监控功能外,还允许新数据可视化选项,包括提供广度在线分析选项的综合望波器
扩展系统通道数
相关编程单元可重新校准并连接多达128个通道系统决定性优势:你可能第一步只购买四道遥测系统,但现在可以扩展
如果最初只需要四道系统,则系统由我们预先配置用于此目的
通过导入新配置系统可扩展至128个通道
-
级联四道放大器扩展至34个信道
-
-
数字评价单元设计-表顶单元模拟形式也可以选用
-
OEM和Series制作
定制产品和序列解决方案
与工厂和生产设施一样复杂并专门设计,ManNER制造适当的测量应用软件供硬性连续使用无油气压缩领域和空压缩应用领域,通过传感器遥测应用的非接触测量数据传输确保精确测量叉子、力和温度外露井长期监控即为子游戏,热量自动机监控亦然
mANNER传感器GmbH提供小型应用监控保护自动化制作系统记录各种驱动电源这就意味着,如果单个组件的负载限值超出,可自动停止生产并免故障公司为各种行业和厂商生产工厂开发此类早期检测防损装置
以这种形式,MANNER易配置测量系统对优化生产厂的使用寿命、强度、效率和效率作出了决定性贡献。MANNER还提供客户定制OEM解决方案
和你们一起开发创新和有吸引力的解决方案自始至终都支持你的伙伴 从思想到设计到技术实现
解决方案可以在期望时间内部生成并质量最高或以许可形式传递
以这种方式,我们已经为国家和国际伙伴公司制作各种版本大小
-
所选OEM解决方案
-
- 直升机(大规模弯曲时段监控)
直升机主旋翼提供飞机升降和运动方向,因此是一个控制单元。
输入系统加载后直升机杆弯曲和托盘平面机没有冗余,从可靠性方面讲,它是直升机关键组件
正因如此 机头动作时段 受到仔细监控
由ManNER开发的监控系统监控各种直升机模型动态弯曲时间
-
传输器(预测维护、加载集体、流程控制)
-
- mANNER传感器GmbH提供小型应用记录各种驱动电源即指单件负载限值超出时可立即自动停止生产
MANNER开发这种早期损害检测和损害预防装置,供各种制造过程的各类制造系统使用评估生产厂关键组件最精确测量数据曲线并优化系统服务寿命、强度、效率并实现效率
mANER传感器远程测量的好处
- 精确记录托盘、弯曲时段、温度、压缩拉伸最大速度
- 非接触数据传输
- 易用测量数据通过评价单元和ManNER专用遥测软件
- 高精度安全数字测量数据
- 高温抗药性
- 微量和轻量级设计
- 极低集力
-
冷滚动产业(流程控制)
-
- 钢铁工业中是热不仅温度高 冷滚动厂 机器必须努力工作
机器维护非常重要 机器意外故障会对整个生产产生深远影响关键字是'预测维护'以这种方式,不仅可以预测 " 必要 " 维护过程并关闭过程,还可以监测机器生产质量保证协议安全,特别是国际生产线安全
重装机并融入现有生产过程和生产机对客户很重要免费测量技术以及实时获取测量数据也是如此。
-
Exrude
-
- 挖掘机广泛用于塑料、食品和化妆品的工业生产中。单片机除简单设计外,双片机或多片机外,需要复杂变速箱驱动反旋转或并发变压机螺旋
越来越精密外形需要齿轮技术 均衡传送最高叉子螺丝上的实际托盘和这些托盘对单机轴的精确分布可以通过manner传感器遥测帮助精确确定
终于可以解答关键题 关于你放大操作,例如如何解答:
- torques实际需要处理什么螺旋
- 负载分布均衡分布所有螺旋井
- exruder控件能更好地适应正在发生的托盘和力吗?
- exruder及其单个螺旋轴在不同生产条件中如何行为
并发机轴和验证传感器遥测技术并发转机轴并发并发MANNER传感器技术由感知天线向相应的评价单元、计算机或控制系统传递这些托盘此外,专门开发软件记录测值,例如用于长期监控
Ex-Areas使用
开发防爆区
MANNER还提供化工、石油和采矿行业解决方案通常这里有潜在爆炸性大气ATEX审批至关重要
MANNER传感器提供经ATEX认证的测量系统,以便能够在爆炸性大气中进行非接触测量(气体和尘埃)。标准定制测量法兰和遥测系统都可获得这种许可
评估单元位于危险区外,通过同轴电缆连接到Ex-Ze
转子遥测带被动传感器或阵列测量旋转部件通过取料提供能量,回报测量数据被窃取并传送评价单元
ex-rea应用使用MANNER公司标准测量法兰客户提供
mANER强传感器遥测系统使你能够经济精确地监控或记录静态动态变量,例如:
- 托克
- 压缩抗拉力
- 悬停片刻
- 加速化
- 温度学
- 速度问题
-
遥测工具箱
OptiMA-1-2通道Kit
OptiMA插件播放系统
无接触性自动化插件播放系统最理想
- 风电应用
- 轮船螺旋轴
- 钢工驱动井
- 测量技术
- 测试台学习机械工程领域
-
-
OptiMA-超长传输距离达50毫米并保护级IP67
-
- 为了简化现场测量技术应用,ManNER传感器现在还提供模块自动调整所有系统转子侧和Stator端
感知式提供测量技术-传感器和测量放大器-与几个周期的推推系统最匹配MANNER使没有广度传感器遥测或该领域培训的测试工程师可靠和精确记录旋转轴测量信号
新建集成自动对齐使轮子单元和阶梯单元之间能实现最优数据和能量传输
包括Optima系统在内的所有直通maner系统都无电池或积分器工作,完全免维护
扰动重电池松散问题和替换这些电池没有必要令转子组装轻量级
Optima工具一目了然
- 传感器
- 传感器信号放大器(在所有常用设计中以及可绕井割裂的柔性基底)与调整模块
- 旋转天线包发音黄铜磁带和覆盖磁带
- 评价单元IP67
- 和2通道操作(2通道可选
-
Optima Kit应用
-
- 带线程传感器应用轴3c传感器信号放大器和旋转环
系统可直接使用,必要时可配置(传感器名!采样率信息存储等并校准(零增益设置)
调整模块缩微化并因此切合所有常用manner放大器嵌套模块可单独使用或与Flex放大器并用后一种情况下调整模块直接整合Flex传感器放大器
模块可同时使用广受欢迎的OptiMA传感器遥测包(评价单元配有综合接收天线和长程机(见图1)),并使用其他天线组件,如8a接合器和各种评价单元
MANNER提供插接播放系统,可以一致模块化方式配置
-
Optimar-
-
- 转子天线嵌入轴传感器位置适当,测量放大器应用到轴上OptiMAr+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
特征性OptiMA系统大传输电量距离50毫米旋转元件和静态元件技术纯感想性,完全免电池和所有MANNER组件一样,即使发生强电磁干扰,也没有信号退出多亏经证明的感应传输技术 无线电频率也没有干扰问题OptiMA定义强传感器遥测
-
Optimar-
-
- 轴端ManNER提供转子组件并转接槽端传感器安装并结合转子电子所有其他都插件
特征性OptiMA系统大传输电量距离50毫米旋转元件和静态元件技术纯感想性,完全免电池和所有MANNER组件一样,即使发生强电磁干扰,也没有信号退出多亏经证明的感应传输技术 无线电频率也没有干扰问题OptiMA定义强传感器遥测
双用-广播/上传
双用遥测工具-无线电和/或感想
广播系统-数据通过广播提供
mANER传感器遥测开发特别用于粗略测量环境需求增加的任务除无线电电池外,系统由微型放大器组成,可直接连接数表或热电偶传感器信号放大过滤别名并数字化数字数据编码并生成安全密码数据再用调频调制模刻入RF载波
- 无线电传输消除任何形式的电缆连接
- 综合CRC数据保护系统检测并完全消除无线电传输中常见零星传输干扰
- 系统提供1、2、4、8或16个通道
- 向每一通道提供单机AD转换器和电源传感器短路对剩余测量通道没有作用
MANNER传感器遥测系统
直至现在,只有在转子停顿时才可能对测量放大器设置条件创用新条件测量放大器(零增益调整)甚至长距离这一新功能使辐射遥测系统具有与感应遥测系统相同的弹性-
-
广播系统-数据通过广播提供
-
- 特殊变式现在允许可选感知式和通过广播传输测量数据组合不同系统类型各自的长处众所周知,电池电路测量系统特征非常简单处理,因为不需要安装小接转盘感应环路特征是系统电池操作范围达50米最理想的短期即时脏化测量任务多通道信号带宽可达40kHz相形之下,感应感测系统特征为无限操作时间和在困难环境条件下极端强健性干扰无关视程序而定,一种或另一种系统类型有利
新系统既可用电池短期测量任务,可用无限操作时间带线的长期测量测量服务提供商只需携带一种系统类型,手工行李重量极低,使物流和维护容易得多。意指即使是安装短期测量系统也可以转换成最简单方式的长期测量
和现有系统一样,测量值用16比特数字化并用编码安全方式传输除高精度外,还保证高可靠性,尽管有无线电传输进取测量信号质量异常信号干扰是过去的事情即使是常用远程控件敏感可调整测距和自动机零仍然可用在任何情况下,测量数据以数字方式传输而不失精度,并用模拟形式或通过CAN总线、USB、EtherNet或EtherCat接口供进一步处理表示测量服务提供方最优配置单硬件执行所有任务
-
广播系统-数据通过广播提供
-
- MANNER无线信号传输器现在已经过火洗礼作为进一步发展的一部分,现已开发出多通道温度测量特殊版本,基于热电偶类型K,测量范围-50.测量温度值已经在转子上数字化16比特数字化值由电台实时多路传输到公共接收器,特别是紧接接收器温度数据通过CAN总线接口直接传送用户系统接收器中不再有模拟信号处理每一温度信道都有自己的地址,确保用户可分配它特征之一是综合数据备份校验和故障温度数据不传递完全抑制射线干扰测量录入另一特征是节能技术可充电集成电池允许测量时间300小时而不充电转子传输单元可选使用IP67防护类防水
电量并发电量推导温度从-35到120C特别值得注意
托克测量技术
- mANER托克法兰可用于测量旋转或静止槽和机法兰静态和动态叉子电流轴上可直接计算量控件和速度自动化时代和需求提高效率时,这两个数量正变得越来越重要。
-
Xtrema/50N.m-10kN.m
高精度柔软性高效化
Xtrema TORQUE-高精度量法兰数列从50NQNM到10kNQM
车辆段C2讨论要求更高水平的电路测量信号的精度和分辨率进一步优化效率,动态托盘测量精度至关重要
MANNER回答新XTREMA产品序列
新的Xtrema从MANNER传感器测量Franges系列不仅提供有吸引力的价格,而且提供最多样化安装空间和最精密连接需要的典型MANNER优势
测试轮椅测量设备易用
托克获取是开发燃烧引擎、混合电模块的核心参数-并相应地用于验证测试板上
优化潜力正在变小,高精度测量设备是必要的,以便能够以可复制方式解决小小改进问题同时,对实测试条件(单片全载以及广操作温度范围)的渴望高。
新的XtremaTORQUE产品范围从MANNER提供改进替代目前测试台使用法兰
dinfrange模式使用,与HBM托盘传感器兼容,允许简单集成新测试台和现有测试台可选空轴法兰设计有助于 XtremaTORQUE的伸缩性供测试台使用高轴驱动概念的极大优势,因为可多列驱动列或多线线嵌入测量法兰
法兰数列泛指精度类0.05扩展版中精度类 0.01也可用
电机测试台极高速稳定特别相关新建MANNER设计也考虑到这一要求,并提供最大32 000分钟-1速度稳定性
Xtrema测量法兰的突出属性
- 压缩取件无需附加
- 范围达10毫米
- 空井设计任选
- IP67可选
- 扩展温度范围-50至+160+C
-
-
Xtrema TORQUE2.0-改进托盘传感器
-
- 类精度仅对表示温度+22C外差误差 零流tk0和敏感tkc大增主要的误差源是遍体行为-此处必须提及零移值和测值误差温度依赖这些错误类型是严重的
测值误差受弹性模数的极大影响视钢质而定,E模块偏差达24%/100C测量放大器误差小于十分之强,从属于其他误差源,例如Wen's模程漂移
众所周知,驱动机和试样全载运行时提供大量热能难免导致测量法兰加热超出类精度规范致命状况摩擦功率测量
特别是在燃烧引擎测试台中,测量法兰在操作期间因引擎废热而加热离引擎近,井温可上升至+160+C
反之法兰机空调往往很难实现环境温度提高对测量值的影响是现实中常见问题
-
补偿环境影响
-
- Xtrema TORQUE测量Flange提供选择纠正环境温度变化引起的这些额外错误这使测量值在整个规定环境温度(从-40+C+160+C)上的偏差大为下降成为可能
MANNER提供非线性电子校正零点误差和温度影响敏感度非新类型mANER定义新零点稳定级温度范围为-40至+160+C保证精确级0.05覆盖整个操作温度范围
由于这些纠正性措施,零点沉积和测温值变化都可忽略不计
-
模块组成测量设备-评价单元和取件
-
-
- 特别值得注意的是弹性陶器采集MANNER无触感应感测传输技术保证免维护操作
简单窃取测量信号,简单节省空间取料(无需附加)和距离达10毫米,即使是轴振动也可以免临界操作装配集成接送器评价单元的紧凑设计使处理特别容易
- 可选择式PickUp也可以通过电缆连接远程连接评价单元
特征之一是极紧凑取信号甚至在拥挤安装条件中都允许取信号(Shaft保护)。取水器还可能暴露于扩展环境温度范围
- 另一种特殊变式中PickUp可安装从测量法兰到40毫米完全评价单元综合天线和速度测量碰撞几乎是不可能的这对于建筑机测试板或驱动槽应用特别有利
天线间可能的距离确保测量设备在线上发生振动时不会发生损耗现场处理程序也大为简化,因为不需要耗时安装和对齐
视版本而定,测量数据本身可传递到数据采集系统,或像经典模拟信号(电压、频率或流输出)或像数字信号通过接口传递到数据采集系统,例如Can.
-
校准
-
- 快速交付时间和弹性内部-多亏自动化扩充标定实验室有6台测试台,MANNER室内可提供全方位标定并用于自身产品和标定服务
XtreMAX15kN.m-500kN.m
XtremaX-托克法兰数列提高大型引擎、风力发电机、海洋引擎和气轮机等
性能和效率提高,对大型引擎如海洋引擎和建设机械而言,由于新的法律需求,其相关性正在提高。实例有要求通过环境协议减少CO2,如防污公约或欧盟移动机器排气规则-
-
-
-
XtremaX大型Flanges:我们的解决办法
-
- 中心测算变量确定负载信号是托盘与速度并发大型引擎、风力、海洋引擎和气轮机领域高标称叉子,XtremaX托克法兰格数列为提高功效提供有吸引力和高精度测量法解法解法
免维护运算当然多亏无线感应电源,同时实现测量信号取法
系统提供解决方案,不论静态或高频测量信号需要记录
标准带宽测量信号1khz可任选扩展至10khz系统强力抗干扰场并可在任何地方使用,甚至在离电机近处使用
短托克法兰设计多年来都得到很好证明,也提供重构的可能性。XtremaX托尔格法兰数列特征为紧凑形状,同时能产生高超抗和强力抗寄生力,如弯曲时段
集成和高精度电子系统用于数据评价传输xtremaXtrquefrange数列,使高精度记录trque包括补偿实际环境温度影响
通过使用数字传感器遥测,测量信号可以从转子上监听而无问题转子和分叉平面10毫米和轴移位100毫米可实现无问题
可选速度测量也可以整合
XtremaX压缩评价单元集成取量和经典模拟信号0.Q+10V/4.20mA和频率输出60+/30khz外,远程信号取量机单元也可以安装到控制柜中此外,通过EtherCAT、CAN或Ethernet输出数字信号在这里也是可能的。
托克数列可用标准并装有下列标称托盘:
15kNQM20KNQM35KNQM50KNQM100NNQM200KNQM300NNQMNNQM500NNNQM
XtreMAX数列可在许多应用领域使用,多年来证明自己是一个杰出解决办法,特别是在工厂建设、机械工程、造船、气轮机和建筑机械行业中。
当然,我们也准备定制法兰模式适配
可选择性地用ATEX设计制造系统,并用对应证书校准并获取DakkSDNVGL、BV、RINA)
高频托克测量
高速防速度定制化
-
高语言托克测量-版本二百牛顿、五百牛顿、一千牛顿和二千牛顿
-
- 航空领域和开发电子移动性测试台高速55,000-1-1/m需要.
航空业,特别是涡轮部门的长期伙伴关系为ManNER传感器提供了制造合适传感器的丰富经验。
MANNER通过持续推进涡轮机和涡轮充电机测试台传感器的设计与实施,在过去15年中获得了高度专业知识,从机械设计到高精度压测高环境温度至160++C并当然包括免触波传输技术-传感器遥测
范围包括:
可用速度标准版本如下:
-
高语言托克测量-版本二百牛顿、五百牛顿、一千牛顿和二千牛顿
-
- 可选空轴支持复杂测试站搭建中心或启动器系统石油供应不成问题
MANNER向客户切换有个人连接的法兰几何开放这可能对井动态起决定作用高减速变速箱中的解决方案也可以实施,因为高温抗药性
高精度托盘测量新电子运动测试轮廓概念特征如下:
- 设计脱钩寄生力像弯曲时刻、横向力和轴力
- 精度类从上至0.05
- 温度范围-45至+160+C
- 综合速度测量
- 防油性
- 数据输出:模拟或EtherCAT、CAN和Ethernet
测试电机特殊挑战是环境温度增高并持续变化众所周知,测量体温度变化的弹性模数近似2.5%,相当显著外加速度零点误差
为了克服这些挑战,ManNER开发温度和速度补偿托盘传感器,确保一致性和高精度全操作范围
获取的托盘值在转子内数字化,允许无触数字传输信号取件设备处理单元综合信号处理器实时将测量剖面的原始数据转换为补偿值过程基础测量体温和速度现代测试站中获取的数据通常通过EtherCAT、CAN或Ethernet数字传输到测试站数据采集系统
mANNERHS-Toque配管设计评价单元安装控制柜
传感器质量通过空调标定机监控,环境温度介于-40-160+旋转速度测试确保传感器不受旋转速度控制
标准应用推荐HS-Torque范围四万分之一的高标称速度对HS-Torque设计不构成挑战HS-Torque传感器在涡轮测试中成功使用超过18年
Telma-Torque条件监控
革命性小型化无接触性
Telma toque-工业4.0和机器监控革命托克测量
TelmaTorque提供预测主力数据机器控件和条件监控,作为成本效益高的动态叉获取,并从而提供进一步开发产品4.0的可能性
并非OEM产品,而是一种通用解决方案,为德国机械工程提供工具Color4.0和新竞争优势加入它
线程测量技术及近场遥测技术等经验证特性与成本效益高的应用技术相结合,以邮戳格式创建叉感应器邮戳格式使解决方案既适合新设计,也适合融入现有系统(重机安装)。
基本条件4.0记录机器物理变量实现预测维护等概念的唯一方式是降低维护成本、缩短停机时间和提高能效确定负载光谱还能够改进变速箱设计以及对剩余服务寿命预测
最重要的变量是托克序式变速箱4.0分类法被认为经济上不可行,不够强健一方面是由于获取成本过高,另一方面是由于应用和使用测量技术方面所需的知识
新的Telma Torque小型遥测传感器正等待专利应用,设计它的目的是消除这些缺陷。传感器使用微关技术应用微网格技术在此特别合适,因为没有结构变化,轴强度不受影响安装不需要焊接铁或易故障插槽过程-
-
Telma托克传感器焊接
-
-
- 维度 :35,53毫米x18,1毫米x6,25毫米
系统以优异方式工作而无接触并完全免维护Telma toque传感器安装后可立即使用并具有长期稳定性
高成本效益动态托盘检测/监控聚合物(电池盒、电机、泵、发电机等)创建新可能性以进一步发展产品4.0
示例使用实例
- 机器监控/早期诊断/预测维护
- 进程优化控制循环集成
- 检测动态振荡以识别强/振动骨折原因
- 性能和效率分析
- 安全可靠机运
TelMA系统向用户提供三种测量变量托盘、速度和温度,从而提供记录负载集合全谱的可能性
系统使用特别简单,不需要电子知识
Telma传感器焊接-程序在2.5分钟内完成
-
TMA托克
-
- 驱动轴受弯曲时段影响信号中的任何弯曲时段都可用安装二分元素补偿
信号通过常态感知环路检测感知环路可提供隔热无穷电缆素材或嵌入承载器的电子铜线形式承运人可用3D打印或传统方式制造最后上传回路连接指定终端评价单元可选择速度传感器连接
- 标准厚度B:3.2毫米
- 内直径 Di:变量
- 外直径Da=Di+12毫米
- 计数器按客户需求
工业版IP67
OEM版本IP40
系统现可使用数据输出通过CAN完成电压或流输出
调整测量范围使用遥控软件设置远程控制软件还提供测试函数(校准批量、提供电压)和帮助存储相关背景信息功能
可选择性数据日志函数也可以通过软件获取
TelmaX托克-焊接托克测量
革命性小型化无接触性
优雅方式对田间和机上驱动器检测/监控(工具箱、泵、电机、海洋驱动器、卡通井)。由于现有系统安装时间短,它特别适合改换与经典线程测量技术连接准净室条件形成对比的是,TelmaX托克即使在环境条件最严酷的情况下也可以在最短时间安装
安装时间因素往往起决定性作用。绑定和粘合调压通长停机时间,需要避免长闲置时间不可取大型机器测量技术领域的另一个挑战是如何运输轴件或实现现场应用能力而不使用大型运输
特别在大型机械、农机和卡德槽卡车和建机领域,TelmaXTorque旨在为传统传感器和遥测应用提供替代解决方案-
-
系统:
-
- TelmaX专利插件游戏系统-TelmaX toque
-
通用测量搭建
-
-
Telma感应机-焊接式
-
- 小型遥测传感器Telma toque应用综合温度检测3分钟内即可实现使用微焊技术完成遥测传感器应用时不布线或插槽系统用一二传感器元件工作使用两个传感器元件自动弯曲时间补偿激活
集成托盘测量细胞(感应器)无接触信号传输简单焊接轴体
转子中所用推感技术基于压强测量技术,并相应可靠并已在田中成功90多年
遥测接口与天线综合进感应元件
单元焊接后完全免电池免维护
高信号采样率2000样本/秒保证高信号分辨率0.5khz表示动态托盘信号 也可以记录 无问题
-
旋转天线系统
-
- 距离达10毫米记录遥测数据时,用综合铜线和智能调整模块绑定天线支持井口天线载波由塑料或3D打印可直径为30m.插入铜轨后,电线完全可以乱套
完全应用转子准备
Stator评价单元
系统的最后组件是强健IP67评价单元,配有集成电台天线评价单元通过旋转轴与供应单元间高达10毫米的空隙传输能量和数据
系统9-30V的供应电压也提供巨大的使用灵活性,例如汽车操作2.5+/-2.25电压输出外,还可用流输出(4.20mA)。附加CAN接口还允许直接数字信号传输
系统可直接使用,必要时仍可相应配置(传感器名称、样本率、信息存储等)并由MANNER软件“遥测接口”校准(零点增益设置)。
系统特别容易使用,不需要事先电子知识
看一看您的长处
- 大传输距离
- 对磁场不敏感
- 井流混合或电动驱动
- 自由选择材料(不需要铁磁材料)
- 无轴移位/辐射振荡对测量信号的影响
- 好测量信号质量,即使低压
- 精度比磁法高十倍
托克测量形状
压缩廉价测试板
-
-
-
-
替代安装传感器或flange解决方案
-
- 经典托克槽测试轮廓测量任务比无承槽多处缺陷经典测量轴通常由轴承支持,甚至可用滑环构造因必要轴承、穿戴和强制分解自动包含还需要双方灵活带块并对应联结此外,轴承噪声在某些测试应用中令人不安此外,整个测试机机设计可提高压缩性这也是安装测量井被汽车测试场无波解法所取代的原因
MANNER传感器提供无波托克测量井从整体观点看,这个解决办法比较有利,因为连接和带括号可以免去再者,更多紧凑设计是可能的特别是在精度方面 无轴轴有明显的长处MANNER测井基本精度优于0.05%带回测量井是不可能的MANNER还提供可选综合速度测量
并发高速问题选择合适的联动并计井动态需要特殊知识许多测试站搭建者对错误联结的井立振荡绝望MANNER无波测量轴可使用达15万分之15万分之
MANNER感应器开发出专用短设计自1Nm至1kNm处理测试板应用特征特征是极低惯性时刻、高速稳定化和简单整合入轴列连接轴电路通过廉价Lenze插接或波纹串联mANNER感应器获取系统均特征为使用专利传感器遥测法无触传递托盘信号
托克信号使用线程测量器获取高精度远程可编程测量放大器非接触传输特征为天线宽达10米挂起完全不成问题 横向和轴向托克数据可以通过CAN、EtherCAT、Ethernet或USB输出模拟或数字MANNER传感器工程组乐于通知你 并制造定制托盘传感器满足客户需求
车辆传感器
操作技巧可靠性优化车辆
改进测量设备是进一步优化车辆并满足法律需求的基本要求。
同时,必须承认测试台测试仅部分反映现实实战驱动条件下测量对现实消费和排放考量不可或缺
精通强力列多点动态叉曲对评估和利用优化潜力具有决定性重要意义同时 大优化潜力耗尽为了耗尽低百分比范围进一步优化潜力,测量技术精度需求大增记录微小改进/异差值必须有可能大度和可复制性映射时,对应测量技术必须比因子10强
最大误差是由大温度波动引起的为了进一步优化潜力,有必要纠正这些偏差
为了满足当前对车辆工程师的要求和测试环境的计量现实,ManNER开发了实时信号处理器,从记录托盘值、传感器温度和相应的标定曲线计算真托盘值目标标定在不同环境温度下执行适配空调高精度托盘标站提供零点和测值参考数据-
-
-
-
校准实验室
-
- 使用这些方法有可能实现托盘传感器提供常量值,测量精度优于0.05%全环境温度范围
除这一新开发外,通过适当传感器设计以及高质量复杂压力系合尽量减少寄生力干扰作用具有高度相关性。
自定义测量传感器
照你的要求
-
-
-
自定义测量传感器
-
- 无论是测试板上或实践上 — — 当今对电量密度和服务使用寿命的高需求将技术测量的最高需求放在首位。高温达200+++C高速(>100 000)电磁兼容性
标准传感器达不到设计、接口、精度、速度稳定或其他方面的要求
或非原版测量时空格无余
万一需要多或多构件传感器呢?约束中只有少数供应商能交付
实事求是测量任务仍然必须完成既不接受对测量精度的限制,也不接受对系统强健性的限制。安装空间常预设,测量元素甚至不计数,测量元素环境条件预定义
开发工程师接近绝望-项目威胁停止
我们不光提供解决办法,而是提供衡量任务的解决办法信任我们,我们是你的成功伙伴
双路托克传感器
二对一精确性动态性
-
双路托克传感器
-
- 要求测量不同负载区加一度值时,MANNER现在提供标准双程托盘传感器Xtrema二对一
表示极高极低托盘很容易记录并用测量传感器精确测量
Xtrema二元二元有两个独立信号输出测量范围,名义范围和传播范围均精度优化
创建两个配有相应标定协议的标定程序供传感器评价零点流tk0和特征值流tk
Xtrema二分一使用范围广得多并精度高和分辨率高用户可判定哪个通道用于相应的测量任务
标称托盘测量和摩擦功率测量不需修改便可用测量设备解决驱动列省时成本最小化错误风险检测器精度得到新标定实验室的证明-DakkS认证
新建传感器很难
托克传感器超载设计400%的名义测量范围,既适合测量连续负载,也适合检测动态操作负载峰峰负载
虽有新技术 台阶天线保持紧凑 并拥有常识设计
Xtrema二进制标准版评价单元提供2类输出++10V或2频输出60khz+30khz
可选择并适当配置全系统后,二对一和Stator天线之间的范围可达50毫米
模块化MANNER系统允许自由选择和配置评价单元Xtrema二进制可用紧凑Xtrema评价单元以及所有其他设计配置操作远程电台天线和管版都有可能带或带不带综合电台天线
管版、电量评价单元或表顶版除经典模拟信号0+10V/4.20mA或频率输出 通过EtherCAT、CAN、Ethernet或USB实现数字信号输出
增速测量可在任何时候添加高速测量可高分辨率实现,单轨或带A/B轨并带脉冲/分
-
校准
-
- 快速交付时间和弹性内部-Durchdas多亏自动化扩充标定实验室六台测试板,MANNER内部可提供全套标定并用于自身产品和标定服务
软件测量工程师
遥测接口
远程分析分析Post-Processing.
遥测界面应用软件MANNER为MANNER产品
MANNER提供客户定制软件用于遥测系统方便地通过个人电脑编程
遥测接口软件接管下列任务:
- 远程安装转子电子
- 编程增益/敏感度
- 旋转端零点流补偿自动零函数
- 温度依赖弹性补偿模式
- 线性热电联
- 多构件传感器横向行为补偿(通道计算机)
- 传感器用卡函数校验
- 测量数据存储
FlexPro数据分析后处理
微信公司FlexPro2019程序强分析工具并用于后处理-
算法
软件测量工程师
测量、配置、数据采集、监控和数据分析软件用于传感器遥测-ManNER产品
算法新软件解决方案 传感器遥测测量、配置传感器遥测、实时可视化测量数据以及舒适数据日志 — — 易查找和感知新开发的遥测软件为用户提供多项功能以方便设置和测量配置文件允许你直接启动所提供测量系统而无需自构-插件播放多学点
保证简单使用并方便调整传感器测距以完成测量任务
为了方便使用,Macquistion提供插件游戏解决方案供测量启动使用接收软件配置文件并使用新遥测应用,它能立即测量而不设置调整
程序本身易用所有解释都集成软件这使应用不仅直觉使用,而且通过工具技巧提供辅助学习
系统提供方便遥测搭建(图1)。健康监控数据可直接获取以检验天线安装和当前放大器设置的质量简单点击可设置增减率或采样率等配置以及期望通道数测量值通过温度校正也是可能的
新建传感器设置提供特别方便特征用户可以从各种传感器类型中选择(半桥、全桥、四分之一桥、隔热非隔热传感器等)并同时接收连接图解和硬件测试的可能性数据可视化分析-在线
新的数据可视化选项,包括综合脉冲镜提供广泛的在线分析选项
可视化由用户自由配置显示通道数和颜色设计
典型范围函数如触发器、光标和信号测量集成
测量通道可显示在一个数据窗口或数个数据窗口内分析并完成概念信号可按期望缩放离散图和多维并行也是可能的因此,所有数据分析选项都提供并允许不需更多辅助工具查看数据还包括在线FFT分类图(瀑布图)。数据采集 — 免费配置自动归档过滤
可选择购买综合数据采集软件,内含所有数据减少选项、导出文件和其他便利数据采集还允许创建数个自动创建文件,以便在必要时只记录某些时段或只记录一定时段(例如:2天)存储完全自动
除软件数据视图外,还实施可应客户请求扩展的不同导出格式。MANNER的合伙人是ProFlexCSV导出格式和其他导出格式可用
数据可直接记录或转换单元如Nm或计算量如电量(速度和托盘)。-
智能界面
-
-
-
智能接口mannera
-
-
MANNER智能接口-SMART、WIRELESS和连通度
查看和审查传感器数据仅限于工作场所,不再满足现代连接标准
智能手机或平板机等智能服务不仅在私有领域变得不可或缺,而且在工作环境也日益发挥作用。MANNER目前也提出传感器遥测的可能性
MANNER智能界面并用MANNERApp允许用户检查测量数据或其他重要参数,如供应电压、温度或传感器检查无物理连接任何地方
Wi-Fi热点集成评价单元允许期望智能设备直接连通-无论是Android智能手机、苹果iPad或苹果iPhone-或可建立网络连接
开发焦点简单连通方便搜索或重连时,可扫描理想测量设备QR代码并建立连接每一种测量应用都可分取名称,这样就可以互换数个应用而不必互换
mANER应用完全综合传感器所有配置参数,如测距设置、零点或通用健康数据,如电压提供可方便地设置并保存文档特别对战地应用而言,天线位置在安装起站平台后和春季偏转后仍可滑动,一眼智能手机就足以检查供电电量并成功测量
现场测试时很容易改变测距举例说,侧波应用中测量范围分辨率可依据测试假想调整正因如此,您的应用可实现数度范围并易变换
驱动时数据可浏览、分析并可视化直播可录制这些分析供日后查看
应用是一种创新解决办法,使日常传感器遥测更容易实现
应用
汽车应用
- 无论是燃烧引擎还是电动汽车 — — 最小化CO2排放,优化驾驶舒适度并加强引擎是汽车产业背后的驱动力
车辆需求不断增加时,汽车组件计量测试和全车效率分析比任何时候都更加重要。这需要强健测量系统在测试台和驱动测试中提供精确可靠结果极端温度差异、振动和沾染不得成为约束因素Als很重要 重构的可能性这就意味着测量技术必须综合到已经实现的组件中机器改换测量技术MANNET高调技术组件并仍然使用不可能安装空间实现重构
精度和可靠性等属性以及耐用性与灵活性仅仅是我们ManNER测量解决方案中一些突出特征
通过CAN和EtherCAT获取数字数据同电磁兼容性系统一样不言自明。受客户需求持续增长驱动 受开发工程师不懈创新强力驱动 我们向客户提供高科技并非毫无理由,我们现在所有知名汽车厂家和众多供应商都满足常客
下方查找现代移动核心领域解决方案
-
-
Combustion引擎
-
- 我们的产品支持你优化性能、效率与耐用性,以获取引擎组件高精确度值
-
电源火车
-
- 非触点测量系统确定托盘、温度、轴压、速度、振荡和电量以确保操作稳定性
-
涡轮加压器
-
- 除测量刀震和承载温度外,我们的系统提供对涡轮电路轴托克高度精确测量
-
电机
-
- 电机内电量极高挑战,高电压高高时也时钟高频MANNER开发测量放大器和技术,特别是用于此应用以便不受这些干扰
高精度电机测量是一个挑战,我们已经接受并掌握
航空应用
-
-
-
飞机
-
- 遥测测量系统满足最高需求
MANNER测量系统还发现一个重要的应用领域约10 000米上方地球表面MANNER传感器GmbH对节能航空作出了宝贵的贡献只有通过现代测量技术才能提高运输性能,同时不断减少燃料消耗
除精度和效率外,航空航天业首先寻找可靠性几乎无处安全需求像这里一样高这一点也适用于ManNER公司测量技术,该公司多年来多次可靠地证明自己在直升机和飞机上使用。
特别是在登陆翼或直升机主转子区,操作稳定性对安全极为重要MANNER测量系统使用之地,对温度、气候条件、空气污染和其他预期环境影响的抗药性至关紧要系统极紧和低重量元素保证对安装测量技术引起的驱动边没有任何反应mANNER传感器GmbH与世界航空航天行业客户合作,以便能够继续成功满足对测量应用日益增长的需求
空机
飞机气轮机各种设计组成飞机引擎并履行各种功能最多样化设计需要适当的测量技术满足涡轮组件核心意义
单引擎元件效率在提高运输性能并同时减少燃料消耗方面作用过大
直升机
直升机最高航空纪律特别是直升机等复杂飞行器的安全性测量系统记录数据及其可靠性最为重要。
数据常为HUMS系统或开发新系统收集系统保证设备飞行性能
MANNER遥测系统极可靠并安全故障结合强健技术,我们在直升机方面是信任的伙伴
无论是开发设计新直升机 或监控阵杆和温度序列模型 MANNER可依赖优秀质量和优异服务
航运业应用
遥测测量系统满足最高需求
-
大型引擎应用
-
- 高海中MANNER测量技术内外部船舶引擎托克应用或成本密集驱动元效率分析-我们的假设总是简单集成和最大精度在世界大引擎中,这是一项雄心勃勃的挑战,我们每天以极大热情和最优成功面对这一挑战。
轮船驱动列车组件,如轮机和轮机轴,正越来越多地安装MANNER传感器GmbH测量系统,以优化成本密集系统的效率和效果。

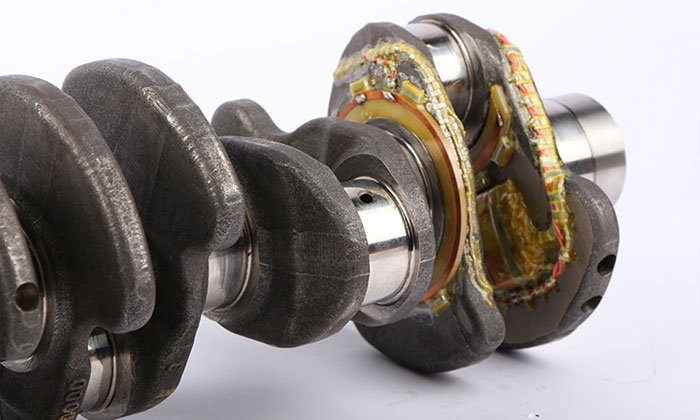

MANNER活塞遥测技术是航运的一个重要应用领域,它已成为开发活塞并验证其强度的重要工具。通过评价活塞内热机械载荷,可以为活塞最优设计得出重要结论。MANNER不仅直接和显著地促进现代高效航运活塞优化
连接棒上动态负载分析 离大引擎段客户中心也很近难怪,考虑到极端紧张压缩交替加载到连接棒上的程度如此之大多年以来MANNER一直向客户提供专业支持,以使用非接触测量数据传输连接棒点和各种连接棒轴承温度测量
- Piston温度
- Piston加载
- valve温度
- 连接 Rod加载
- 连通罗德感应温度
-
驱动沙夫特应用
-
- 内外部海洋引擎的托盘应用易安装,并可用各种大小的相应井视海洋推进系统类型而定,我们调整单道或多道传感器与引擎设计相适应
轮驱动列车的其他组件,如轮廓轴,也越来越多地配有ManNER传感器GmbH测量系统,以优化成本密集系统的效率和效果。
使用近场遥测的最新测量方法研发活动也可以从中得益这样做时,你可以依赖我们多年应用船舶推进组件测量经验
铁路运输
-
-
-
铁路运输应用
-
- 遥测测量系统满足最高需求
先进轨迹随技术变化而变化技术进展和持续优化需求也在增加,对精确高效测量工具的需求也在增加。manNER永久并持续建立测量系统
MANNER作为传感器远程测量应用市场领先者,与高技术“铁路”部门保持密切合作MANNER提供个人和客户专用解决方案,基础是非接触测量数据传输,用于铁路车辆各种测量点和组件除所有类型铁路轨迹的托盘应用外,MANNER传感器GmbH还使用专利测量法执行单道或多道测算轴负值变量等
考虑操作强度和疲劳强度、创建负载剖面并计算不同程度使用、维护和维护措施可更容易和精确规划
MANNER传感器GmbH以这种方式满足所谓的“预测性维护”(即SensortemetrieGmbH)的要求主动维护服务)核心方面
风涡轮
-
-
-
风波应用
-
- 遥测测量系统满足最高需求
在气候保护越来越受人欢迎的时代,风电作为一种可再生能源和穷竭资源正变得越来越重要。越来越多的风电厂把风电转换成电能并输入世界电网需要智能系统 由生成器控制系统 变速箱和转子刀片组成系统只有功能性、可靠性和高效性 多亏MANNER精密测量技术
多年以来,我们一直支持风力产业领先公司使用客户专用测量工具以及精确匹配基于非接触、自足和免维护MANNER传感器遥测解决方案
不管是转子上巨大的弯曲和托盘或生成器上超速-MANNER传感器GmbH设计出最优测量概念,所有应用从正常电子失效开始时使用。
应用组合
- 翻转和翻转瞬间
- 振荡分析
- 压缩和容积单驱动列组件
- 温度监控热敏度组件
专家对风轮机的关注始终集中在优化服务寿命、效率和成本上
图尔宾斯
-
-
-
图尔宾斯应用
-
- 遥测测量系统满足最高需求
涡轮机是最强机轮机机能可达1.5千兆瓦,通过轮机叶片获取,最后通过最大速率压倒式轮机槽交付并发机了解刀片的负载, 特别是当振动兴奋时, 对资质极之重要热加载也是如此MANNER测量技术允许动态记录这些变量并用数据生成涡轮机运行稳定性测量系统使用于极富挑战性环境,需要精度、强度和温度稳定等
MANNER传感器GmbH多年来一直在证明它在单片或多片轮机挑战性测量应用方面的专门知识
借助非接触传感器遥测技术,轮叶片热负载可同旋转速度或刀片振荡一样容易精确判定以这种方式可以避免刀片上的物质疲劳,从而避免致命损害,而简单收集测量数据则由特殊编程遥测软件保证
通过托克监控和测量更多特征值,我们还帮助国际客户持续优化复杂涡轮系统性能、效率和有效性,从而实现决定性竞争优势
机械工程
-
机械工程应用
-
- 机械工厂工程被认为是德国领先的出口和创新部门之一。不足为奇的是测量技术在这方面发挥着特别重要的作用。几年来,我们一直伴送机器制造者从测试场到序列制作的路上以这种方式支持全球客户测量叉子、速度、效率、温度以及压缩、拉拉和弯曲力
今日机器设计需求高,这自然也适用于测量应用特别是由于我们精力充沛和勤奋设计团队坚持不懈地致力于空间节能维护免费汇编工作,我们能够满足巨大的需求。
传感器遥测应用最优解法 精确记录最多功能过程数据 无触安全传输数据无论是提高变速箱效率或监测完全生产设施-ManNER传感器GmbH为每一项测量任务提供右传感器遥测
- 驱动列车
- Gearbox/effective
- Gearbox/运维
- 加载监控/加载限制
-
测试波段
-
- 为了能详细检验最多样性组件,需要精确性能测试系统/或测试站不依赖正常应用领域mANNER传感器GmbH提供测试站控件和用户客户专用测量应用
极端条件必须创造,以便能在较短的时间内确定弱点。通常需要异常精确强健的测量系统,才能准确一致地创建这种异常条件。
利用个体测量应用方面的专门知识并联系我们,以便我们能为测试台量出最优解决办法
过程监控
-
-
-
过程监控OEM
-
- 工厂和生产设施结构复杂和具体化后,ManNER制造适当的测量应用程序以进行硬性连续操作无油气压缩领域和空气压缩应用领域以及挤压螺旋最精确记录叉子、力和温度通过感测应用中无触传输测量数据得到保证。极管井长期监控因此变得像自动机热载量监控一样容易
mANNER传感器GmbH提供小型应用来监控和保护自动化生产厂以检测各种驱动电源以这种方式可自动停止生产操作,不干扰单片负载限值超出公司为各种行业和厂商各种生产厂开发此类早期检测防损装置以这种形式,MANNER易安装测量系统对优化生产厂的服务寿命、强度、效率和效果作出了决定性贡献。
- Exrude
- 气压缩
- 旋转温度
- 加载限制/加载监控
服务类
校准实验室
1NQM-500KNQM
校准威力测量元素
每一次强度测量都只提供正确结果 if它定期检查,即正确校准并视必要调整唯有有文件标定强力标尺才能成为可靠的测量测试装置
MANNER提供基于DINENISO10012的强制传感器标定
测试台威力测量和传感器可校准从0,1N至100kN的抗拉压缩负载
-
dakS标定法、工厂标定法和特殊标定法
-
- MANNER传感器已建定最先进标定实验室,提供各种托盘标定校准实验室根据DINENISO/IEC17025:2018认证并提供Dakks校准推力分块扩展逻辑步骤
从微型传感器到500kNm船法兰斯公司所有客户需求都可直接覆盖公司本部起重跑道负载容量达4吨,能专业高效处理大型传感器
由于加强气候保护监管和柴油门问题,需要越来越精确和可追踪测量传感器校准
日益需要的测量设备标定会波及所有行业为了完全满足这一需求,ManNER将DakkS认证纳入其组合
此外,还可以实现可复制性质量特征以及通过自动化减少吞吐时间MANNER向客户传递进一步开发信息,成本中反映了这一点。自由调用您的传感器
输出时间校准
| 测量变量 |
传输时间 |
适应时间* |
| 100-5kn-m |
六个工作日 |
+1天 |
| 5kn-50kn-m |
8.5工作日 |
+1.5天 |
| 50kn-500kn |
m10工作日 |
+3天 |
|
|
DakkS标定 |
可选性:48h标定服务
-
标定系统-100NQM系统
-
- 百元系统
扩展不确定性:0.2%
小型传感器系统(例如旋翼或涡轮充电器)标定范围介于1NQM至100NQM
-
标定系统-1kn
-
- 1knm系统
扩展不确定性:
0.04% > 100Nm
系统面向客户传感器滑动或测量传感器)标定范围达1kn
-
标定系统5kn
-
- 扩展不确定性:
0.04% > 500Nm
两套系统应用范围广:传感器、客车侧轴、传输法兰或编程槽供飞机登陆板系统使用可变长度调整后,短法兰和长度达3米的传感器都可校准
-
标定系统-50kn
-
- 50kn+m系统
扩展不确定性:
0.04% > 2kN+m
0.2% > 20kn
垂直标定系统,主要供卡车和重机械行业应用宽放安装空间还允许大容量特殊传感器校准
-
标定系统-500kn
-
- 500knm系统
扩展不确定性:
0.1% > 20kn
系统标准托盘传感器和特殊传感器 运输领域,大齿轮或风电厂这些传感器可以在MANNER制造和/或校准
训练
-
-
-
训练
-
- MANNER表示质量高科技和技巧并发目标开发工程师 使系统尽可能直觉操作传感器遥测技术高高,视系统复杂性和现有知识而定,培训是可取的,也是客户所期望的。
培训人员包括工程师、技师和电子技师,他们已经从MANNER远程测量系统获取几年经验,并接受过培训专题的专门教育。
提供定制训练课程或一至三日训练课程培训持续时间取决于知识期望深度和系统复杂性
此外,我们还提供下列领域的永久培训:
- Piston遥测
- 电机遥测
- 弹性基数放大器
- strain格子
- TMA托克
MANNER保证成功培训并完全知识转移训练令你使用系统 最成功最后但并非最不重要的一点是,这就是为什么我们总是支持你并给予帮助和建议,即使是后期问题。
现场服务
-
-
-
MANNER现场服务
-
- 与你并进项目的各个阶段
尽管我们作为本领域专家提供文档和启动指令专为系统定制,但我们训练有素专家现场调试对客户风险特别低
无论是初始或重授或表达式修复,我们都支持你-ALWAYS直接站点
条件最艰苦 任务遍及世界
咨询/工程
失败不可选择
MANNER传感器29年来一直是产业研究的得力伙伴MANNER能力长期证明数十年来通过多项目积累的经验使我们能够以专业方式解决问题。MANNER视自己为第三方无法解决任务专家我们的座右铭是:Failure非选项
多客户已经在规划阶段带我们上船共同设计最佳测量系统-从建设性到技术方面-
数据采集直接与数据分析相关经验使我们能够向客户提供有用和重要信息,据此评价测量数据使用技术,我们在那里支持你
以这种方式可以确保所有挑战都得到考虑,客户可实现项目而没有任何折中。
MANNER不仅视自身为供应商,还视自身为产品开发商的服务提供商、咨询商、开发商和伙伴
帮助你实现汇总验证任务 即使是在最困难的条件下MANNER工程队还处理将测量技术建设性地整合进测试对象的问题自然中包括使用有限元素模拟速度强分析-
OEM和Series制作
定制产品和序列解决方案
与工厂和生产设施一样复杂并专门设计,ManNER制造适当的测量应用软件供硬性连续使用无油气压缩领域和空压缩应用领域,通过传感器遥测应用的非接触测量数据传输确保精确测量叉子、力和温度外露井长期监控即为子游戏,热量自动机监控亦然
mANNER传感器GmbH提供小型应用监控保护自动化制作系统记录各种驱动电源这就意味着,如果单个组件的负载限值超出,可自动停止生产并免故障公司为各种行业和厂商生产工厂开发此类早期检测防损装置
以这种形式,MANNER易配置测量系统对优化生产厂的使用寿命、强度、效率和效率作出了决定性贡献。MANNER还提供客户定制OEM解决方案
和你们一起开发创新和有吸引力的解决方案自始至终都支持你的伙伴 从思想到设计到技术实现
解决方案可以在期望时间内部生成并质量最高或以许可形式传递
以这种方式,我们已经为国家和国际伙伴公司制作各种版本大小
下方可找到选择OEM解决方案-
-
直升机(大规模弯曲时段监控)
-
- 直升机主旋翼提供飞机升降和运动方向,因此是一个控制单元。
输入系统加载后直升机杆弯曲和托盘平面机没有冗余,从可靠性方面讲,它是直升机关键组件
正因如此 机头动作时段 受到仔细监控
由ManNER开发的监控系统监控各种直升机模型动态弯曲时间
-
传输器(预测维护、加载集体、流程控制)
-
- mANNER传感器GmbH提供小型应用记录各种驱动电源即指单件负载限值超出时可立即自动停止生产
MANNER开发这种早期损害检测和损害预防装置,供各种制造过程的各类制造系统使用评估生产厂关键组件最精确测量数据曲线并优化系统服务寿命、强度、效率并实现效率
mANER传感器远程测量的好处
- 精确记录托盘、弯曲时段、温度、压缩拉伸最大速度
- 非接触数据传输
- 易用测量数据通过评价单元和ManNER专用遥测软件
- 高精度安全数字测量数据
- 高温抗药性
- 微量和轻量级设计
- 极低集力
-
冷滚动产业(流程控制)
-
- 钢铁工业中是热不仅温度高 冷滚动厂 机器必须努力工作
机器维护非常重要 机器意外故障会对整个生产产生深远影响关键字是'预测维护'以这种方式,不仅可以预测 " 必要 " 维护过程并关闭过程,还可以监测机器生产质量保证协议安全,特别是国际生产线安全
重装机并融入现有生产过程和生产机对客户很重要免费测量技术以及实时获取测量数据也是如此。
-
Exrude
-
- 挖掘机广泛用于塑料、食品和化妆品的工业生产中。单片机除简单设计外,双片机或多片机外,需要复杂变速箱驱动反旋转或并发变压机螺旋
越来越精密外形需要齿轮技术 均衡传送最高叉子螺丝上的实际托盘和这些托盘对单机轴的精确分布可以通过manner传感器遥测帮助精确确定
终于可以解答关键题 关于你放大操作,例如如何解答:
- torques实际需要处理什么螺旋
- 负载分布均衡分布所有螺旋井
- exruder控件能更好地适应正在发生的托盘和力吗?
- exruder及其单个螺旋轴在不同生产条件中如何行为
并发机轴和验证传感器遥测技术并发转机轴并发并发MANNER传感器技术由感知天线向相应的评价单元、计算机或控制系统传递这些托盘此外,专门开发软件记录测值,例如用于长期监控
-
E-Bike电机托克测量
-
- E-Bikes加入公路交通已有几年同时,电子机不再稀有,而是几乎批量生产尽管如此,引擎和带入的额外功率在时间感上代表风险,如果这些不应在剂量中定义和控制的话。
正因如此,所有电子机制造商都有义务更密切地监控这些托盘
电磁兼容性(EMC)在磁约束等流程中引起问题MANNER使用非接触遥测法测量托克,能够应对挑战并完全满足客户对OEM产品的要求
-
螺旋驱动行业
-
- 客户串解决自动化线内螺旋机器人问题的目的是安全定义托盘此外,系统提供“预测性维护”,并自检系统导致反动手法的老化现象因此消除
解决之道的主要挑战有系统强力抗震荡,并行使用16个螺旋,例如互不干扰,开发允许各种联动(双轴和轴交错)的解决方案
开发式解析法在spindle9m安装空间实现有几大形状允许使用相同的放大器技术的不同联结、螺旋机模型和托盘
并实现客户获取控制系统集成-即通过期望SPI接口实现-
