海因希宁
  • 提供配置文件
  • 提高生产率带HEIDENEAIN

    HEIDENEAIN产品确保机器和工厂高效高效工作自1948年公司在Trounreut重创以来,HEIDENHAIN运出450万线性编码器、800万旋转形编码器、45万数字读取器和近220万跨国公司控件未来,这种知识保证HEIDENHAIN正确选择

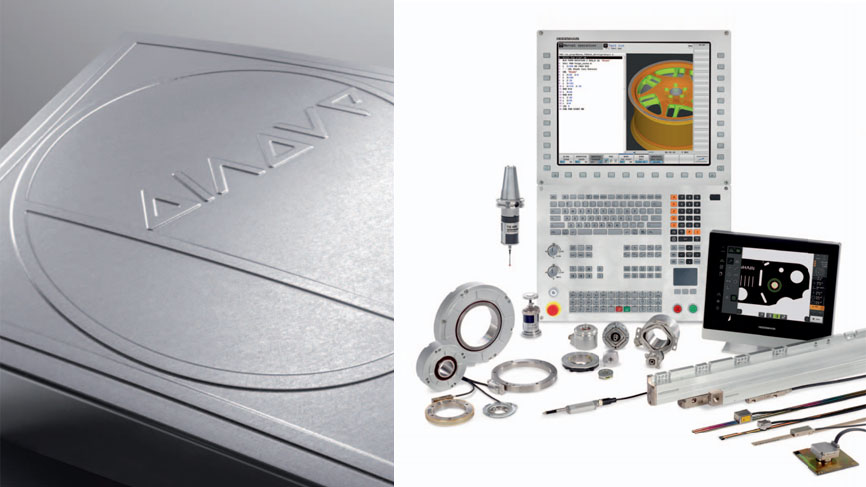

产品组合

  • 长度测量

  • 线性编码器
    密封线性编码器不受灰尘、芯片和喷水流体保护,最理想机工具操作

    线性编码器操作不机械接触扫描头与比例或比例磁带典型编码器应用领域包括线性计量仪、参照器和其他精度装置以及生产和测量设备,例如半导体行业

    带增线性编码器当前位置取始自数据计算阶梯或分置和计数信号周期HEIDENHAIN特征引用标记增量编码器,开机后必须扫描以重构数据库过程特别简单快捷并配有远程编码参考标记

    绝对线性编码器不需要前文遍历提供当前位置值编码器通过EnDat接口或另一个串行接口传输绝对值

    长度计HEIDENHAIN特征集成向导滑动器用于监控测量设备、工业计量学和位置编码器

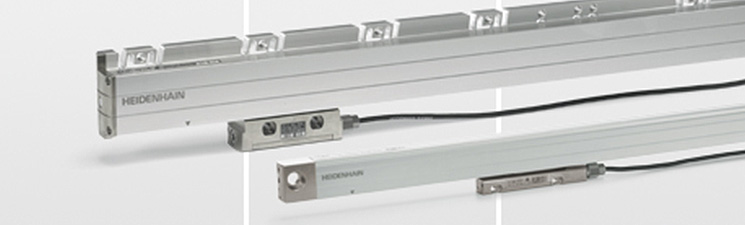

      • 密封线性编码器

      • HEIDENHAIN密封线性编码器不受灰尘、芯片和喷水流体保护,最理想机工具操作

        • 精度等级为++2
        • 测步为0.001m
        • 测量最长30米(到72米应请求)
        • 快速简单安装
        • 大型加固容
        • 高加速加载
        • 防沾染保护

        密封线性编码器可用

        • 全尺寸住宅
          高振动加载
          最大30米测量长度
        • 滑坡规模住宅
          有限安装空间
          - 240毫米测长,2 040毫米加加分或拉松元素

        HEIDENHAIN密封线性编码器的铝嵌套保护标度、扫描载程及其向导不受芯片、灰尘和流水面向下弹性嘴封住住宅扫描车沿比例向导连接外部联动块补偿比例尺和机器引导线间不可避免的误差

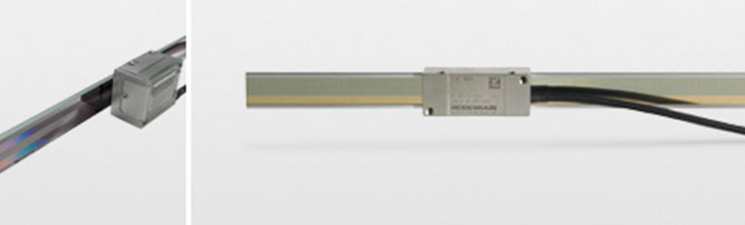

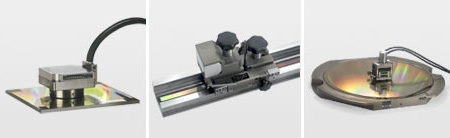

      • 线性编解码器

      • 显示线性编码器设计用于机器和安装,需要测量值特别高精度
        典型应用包括:
        • 半导体行业测量生产设备
        • PCB装配机
        • 超精度机
        • 高精度机工具
        • 测量机器和比较器、测量显微镜和其他精度测量装置
        • 直接驱动器
        机械设计
        线性编码器由比例或比例磁带和扫描头组成,不与机械接触操作比例显示线性编码器直接绑定到递增面平面加固是高精度编码器的先决条件

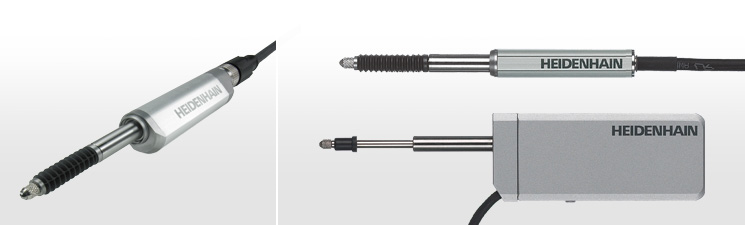

      • 长度高测

      • HEIDENHAIN高精度长测范围松散标尺以面向应用版本提供

        它们在生产计量学、多点检验站、测量设备监控和定位测量设备方面有多种应用

        数个参数表示HEIDENHAIN长度计

        大测量范围
        HEIDINHAIN长度计长度为12毫米、25毫米、30毫米、60毫米或100毫米,这样你就可以在一个测量搭建中测量非常不同的部件并避免频繁变换高表块或主控程序

        高精度
        高精度HEIDENHAIN测距适用于整个测距不论部分测量10或100毫米,其实际维度总以相同的高质量测量高重复性HEIDENHAIN测距在比较测量中发挥作用,例如在序列制作中

        强健设计
        HEIDENHAIN长度测量器是为工业环境搭建的高精度长时并高热稳定性生产设备或机器中可以使用这些设备或机器.

    • 角度量

    • 关于角测量,HEIDENHAIN提供大选择编码器,覆盖所有精度要求范围

      角编码器
      词角编码器常用描述精度优于++5和线数大于10000的编码器设备用于NC旋转表、机器工具旋转头部、分片设备、高精度角模拟表、角度度精度设备、天线和望远镜等应用

      扶轮编码器
      HEIDENHAIN旋转速度测量传感器,并结合铅螺旋等机械测量标准使用线性运动测量传感器应用领域包括电机、机工具、印刷机、木工机、纺织机、机器人和处理装置以及各种测量、测试和检验装置

      带增角编码器和旋转编码器当前位置取始自数据计算阶梯或分置和计数信号周期HEIDENHAIN特征引用标记增量编码器,开机后必须扫描以重构数据库增量旋转编码器变换信号提供角轴定位值-不需前游-并有足够的精度正确控制永久磁三相电流旋转场相位

      偏角编码器和旋转编码器不需要前文遍历提供当前位置值单转方位编码器提供当前变换中角位置值,多转编码器可辨别变换HEIDENHAIN绝对角编码器和旋转编码器提供EnDat、SSI、PROFIBUS-DP或其他串行数据接口位置值EnDatPROFIBUS-DP双向接口可自动配置高层次电子并提供扰动诊断功能可编程旋转编码器用户可用提供软件从PC调整各种编码函数和参数

      磁模编解码器
      强磁模块编码器特别适合生产机使用大似直径和小维和紧凑设计扫描头预设
      • C轴嵌套
      • Spindle磨机定向
      • 辅助轴
      • 归并齿轮级
      信号周期近似400微米和特殊MAGNODUR程序应用标定实现这些应用所需的适切率和轴速

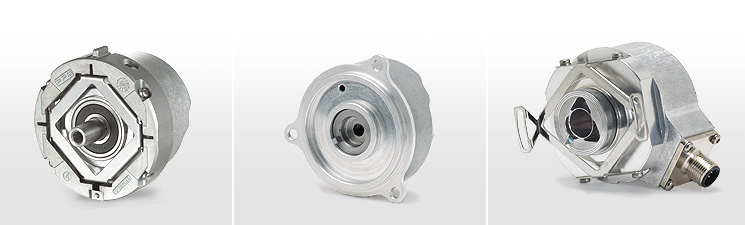

        • 旋转编码器

        • 挂起变量
          内旋转编码器带分页分级编码盘直接连接到轴测量扫描单元通过滚珠轴承引导,由电阶相联支持角加速轴期间,阶梯联动只须吸收轴中摩擦产生的叉子,从而最小化静态和动态测量误差并发架上搭建的联动补偿测距轴的轴动阶梯连接的其他好处如下:
          • 简单安装
          • 短整数
          • 高自然频率联动
          • 通畅轴可能
          扶轮编码器带积承构型分离轴连接设计为固态轴推荐连接测量轴补偿弧度和轴容角形分叉编码器允许更高轴速

          扶轮编码器无积分带无摩擦操作两种组件-扫描头和比例盘、鼓或磁带-在组装期间对齐效益如下:
          • 大空轴直径
          • 高轴速度
          • 无附加启动托盘

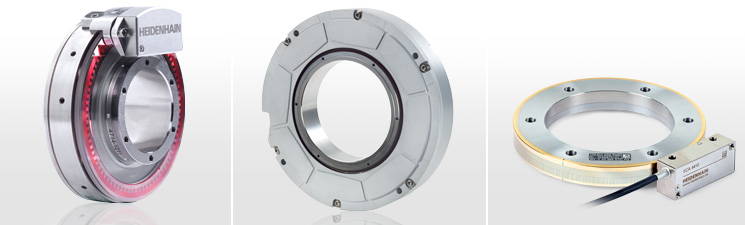

        • 角编码器

        • HEIDENHAIN角编码器特征高精度值
          实例应用
          • 旋转表机工具
          • 机头游动工具
          • C轴嵌套
          • 齿轮测试机
          • 打印机打印单元
          • 分光度计
          • 望远镜
          三种不同的机械设计原理
          角形编码器分接空轴和集成电阶相联

          因为它设计并安装推理器联动,它只须吸收轴角加速期间轴承摩擦引起的托盘RON、RPN和RCN角编译器提供极强动态性能。带集成电机联动,说明系统精度还包含轴联动偏差更多长处 :
          • 压缩有限安装空间
          • 空轴直径达100毫米引导电源电缆等
          • C轴嵌套
          • 简单安装
          • 角形编译器带分轴分接
          ROD角编译器固轴特别适合需要高轴速度和大加容容容的应用轴联动允许轴容

          角编码器免分带
          ERA和ERO角编译器无分页式编译器适合下列需求:

          • 大空心直径(最大10米带比例带)
          • 高轴速度达40000rm
          • 井封无附加启动托盘
          • 段解法

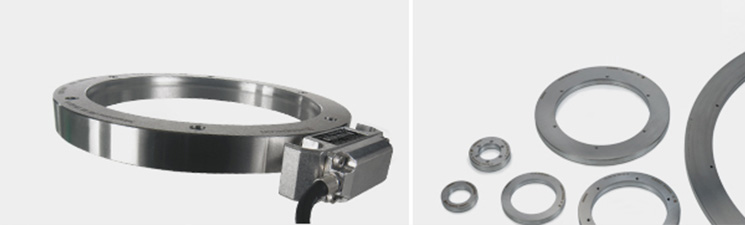

        • 磁模编解码器

        • 强磁模块编码器特别适合生产机使用大似直径和小维和紧凑设计扫描头预设
          • C轴嵌套
          • Spindle磨机定向
          • 辅助轴
          • 归并齿轮级
          信号周期近似400微米和特殊MAGNODUR程序应用标定实现这些应用所需的适切率和轴速

          准确性
          lathes上C轴通常用于编程条状材料企业风险管理模块编码器毕业通常直径比机件大2倍ERM精度和可复制性还实现用lathes(经典C轴机算法)磨剪操作的精度工作

          测量标准
          HEIDENHAIN编码器包含定期结构测量标准,称为毕业磁编码器使用磁性钢合金毕业载波写头向不同方向应用强局部磁场,由北极和南极组成毕业时标定段为400微米(MAGNODUR进程)。短距离电磁交互作用 和极小扫描漏洞 高磁分解不实用

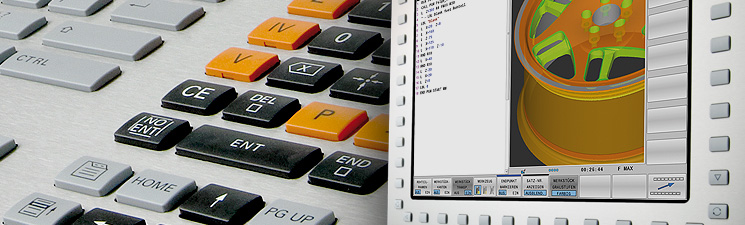

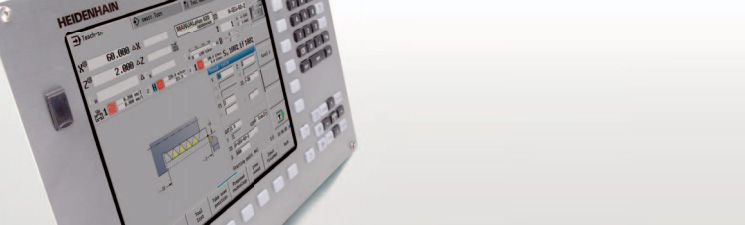

      • 控制机工具

      • 跨国公司Milling机器和Machining中心控件
        • 成全产品行并有各种特征
        • 控制机最多13轴
        • 他们的浅语言编程能力适合车间楼层
        • 外编程
        • 并适合自动化制作
        • 正确选择从简单磨程到高速磨程
        manual+620-轮廓控件lathes
        • CCC和循环套接合
        • 帮助熟悉手动制作简单工作件
        • 支持多周期编程
        • 智能.Turn特征提供形式和图形支持程序设计复杂工作
        • 单固定件中执行辅助磨井作业
        • 并支持垂直嵌套
        • 置置数字或模拟驱动器控制

          • 磨坊

          • 跨国公司控制厂商、钻井机和机械中心

            近30年来,跨国公司控制证明自己每天用于磨机、钻井机和无趣机和机工中心成功部分归功于面向商店编程性, 也归功于与前置模型程序兼容性

            ITC同位控件HEIDENHAIN用于研磨、钻探、无趣机器和机械中心覆盖全方位应用:从简单压缩的ITC320三轴控制到iTNC530

            并非所有机械化任务都要求套接控和CNC机所有高级特征多例a直切控制和特征提供 ITC124完全充分

          • 转机

          • MANULACUL620-CNC和循环拉特斯轮廓控制

            多年以来,MANULACUPLE自始至终都用周期嵌套证明自己,并特别以方便人工机操作为特征。面向应用周期编程使机械师快速编译程序

            介绍manualplus620扩展应用区到单滑CPClathes智能操作模式HEIDENHAIN又向前跨出一步提高使用易易易度易理解程序输入表格、全值默认设置、选择选项和直接图形支持确保快速易操作新建智能界面基础智能转创建dINPLUS程序并同时向NC程序员和机器操作员提供程序运行期间所有相关信息

            MANULE+620设计面向带sple、单滑动(X和Z轴)、C轴或可定位spindle驱动工具适合横向垂直嵌套简单工具持有者或工具塔循环嵌套通常用于中小生产批量manual+620运营商快速学习周期编程,工作件可快速高效整理等需求增加 机器任务复杂时 便会用新智能编程模式创建NC程序SmartTurn编程操作模式是NClathes编程基础

            新建型NC编程快速完成,因为机械师不必处理G或M函数或结构化构件块SmartTurn使用易读形式输入法编程

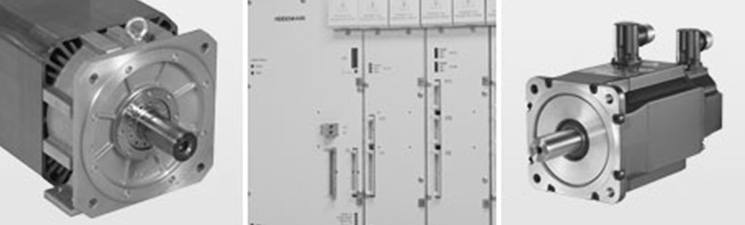

          • 驱动技术

          • 高面定义、高同值工作机精度和短工时-这些需求只能用数字驱动概念满足集成驱动器HEIDENHAIN提供iTRC530或压缩或模块变换器可用,视机器类型而定
            紧凑反转器包含最多3轴或4轴加spindle和spindle功率评分达15kW

            配有模块倒转器,各种电源模块可用轴旋带和电源提供单元22kW至55kW模态反转器设计为最多达13轴加螺旋和波纹功率评分达35kW的机器

            1.5牛顿至44牛顿和5.5kW至30kW可连接HEIDENHAIN反转器

          • 存取器

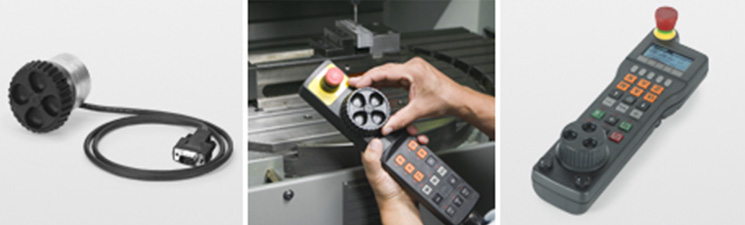

          • 电子手轮
            电子手轮从HEIDENHAIN使用进料驱动器对轴滑动作与手轮旋转成比例非常精确作为一种选择,手轮可用机械隐形

            HR410和HR520便携式手轮
            轴键和某些功能键整合到住宅中它允许你切换轴或搭建机器 在任何时候和不管你在哪里 碰巧站立HR520还显示位置值、反馈速率和串速率、操作模式和其他函数,并显示超强电表推速率和串速率

            HR130和HR150架板手轮
            HEIDENHAIN高架手轮可合并机操作板或嵌入机上另一地点多达3HR150电子手轮可以通过适配器连接

        • 搭建度量

        • 工具工件搭建度量
          TS工件触摸探针来自HEIDENHAIN帮助你直接对机工具执行搭建、测量和检验功能

          机器工具测量缩短非生产时间,提高机械精度并减少机器部件的拆卸和重整触摸TT探针和免接触TL激光系统HEIDENHAIN为工具测量提供两种完全不同的可能性

          测量系统机器检验验收测试
          机器工具性能从守法到容度、表面去菲等基本取决于机器运动的精度

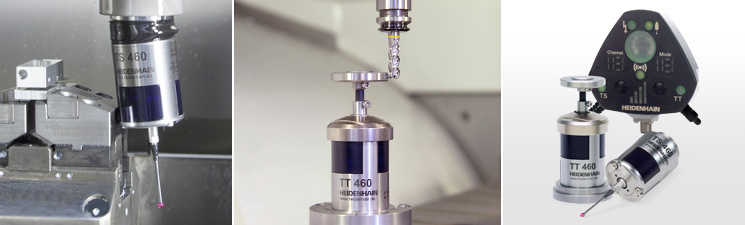

            • 触摸检验

            • 3-D触摸探针HEIDENHAIN设计用于机器工具-磨机和机械中心.三维触摸探针帮助节省费用:NC控件可自动运行搭建、测量和验证任务-大多数控件也可以程序控件操作

              测量工作件
              TS三维触控探针与工件表面接触时偏转TS释放触发信号,通过电缆传输控制(TS220和TS230)或红外光信号传递控制(TS7xx、TS6xx和TS4xx)。控件同时保存由机器轴编码器测量的实际定位值,并使用此信息进一步处理

              测量工具
              TT140三维触发探针 接触板从休息位置偏转 向NC控件发送触发信号
              TL激光系统操作不触摸激光束探测工具长度、直径或轮廓专用测量周期NC控件评价信息

            • 工件计量

            • 机器工具检验验收测试测量系统

              机器工具性能从守法到容积和表面定义等基本取决于机器运动的动态和静态精度精密算法因此必须测量和补偿运动偏差检验机工具的准则和标准(ISO 230-2、ISO 230-3和ISO 230-4和VDI/DGQ指令3441)规定确定动静偏差的若干测量方法

              常规检查验收机基本限于静态测量无负载几何机结构并使用受控机测量定位精度机械化结果日益依赖动态偏差和机器工具高加固性,对制成品也进行维精度检验,以得出机器动态行为的结论。HEIDENHAIN测量系统KGM和VM 182现在可用直接测量动静偏差分量直接检验法优于只检查机算结果的长处在于它将技术影响与机器影响分离,并分辨个体影响因素的能力

              动态测量特别高遍历速度-提供模拟行为信息允许对机器工具条件以及控制循环参数设置作出结论,控制循环由CNC控件、驱动器和定位反馈系统组成

              静态测量等用比较系统测量线性轴偏差-完全允许对机器几何精度得出结论

              机器工具构建器使用机器精度检验结果提高设计精度此类测量还帮助优化控制环的调试参数,无论它们在何处影响CNC机精度

              机器工具用户可使用这些测量系统验收测试并定期检查机器工具

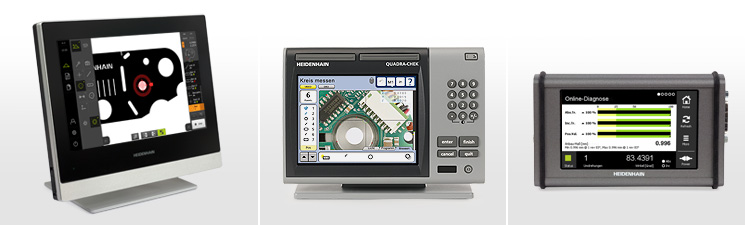

          • 测量值获取显示

          • 位置显示单元
            位置显示单元可视觉化用线性编码器、长度计、旋转编码器或角编码器测量值应用领域包括:
            • 测量检验设备
            • 分片机
            • 监控测量设备
            • 人工机工具
            • 测量机
            HEIDENHAIN定位显示设计高度方便用户典型特征如下:

            • 高可读性字母数字显示
            • 简单逻辑排列键盘
            • 逻辑设计推键
            • splash保护前端板
            • stordy死播房
            多数位置显示单元特征数据接口供更高层次电子处理或打印测值

            界面电子
            界面电子从HEIDENHAIN修改编码器信号到后续电子界面

              • 位置显示单元

              • 位置显示单元可视觉化用线性编码器、长度计、旋转编码器或角编码器测量值
                应用领域包括:
                • 测量检验设备
                • 分片机
                • 监控测量设备
                • 人工机工具
                • 测量机
                HEIDENHAIN定位显示设计高度方便用户典型特征如下:

                • 高可读性字母数字显示
                • 简单逻辑排列键盘
                • 逻辑设计推键
                • splash保护前端板
                • stordy死播房

              • 界面电子

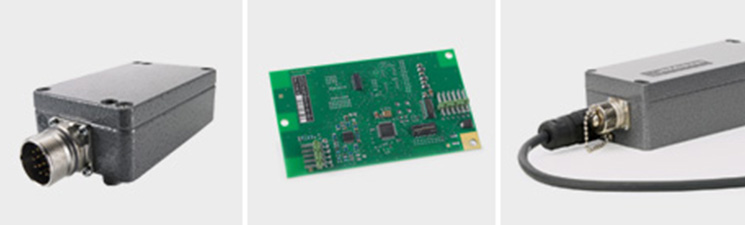

              • HEIDENHAIN界面电子化调编码器信号到后续电子界面后继电子无法直接处理HEIDEHAIN编码器输出信号时使用这些信号,或需要额外插值信号时使用这些信号

                输入信号界面电子
                HEIDENGAIN界面电子可连接到配有1VPP或11MAPP等正弦信号的增量编码器220个人机扩充板也可以处理EnDat和SI

                输出信号界面电子
                电子界面和后续电子界面可用
                • TTL二波脉冲列车
                • EnDat2.2
                • Fanuc串行接口
                • 三菱高速串行接口
                • PCI-Bus
                内插弦输入信号
                除转换外,词类编码器信号还插入界面电子提高定位精度和高控制质量

                构造定位值
                某些界面电子函数集成计算从上个引用点集开始,当引用标记遍历时形成绝对定位值,并输出为后续电子
