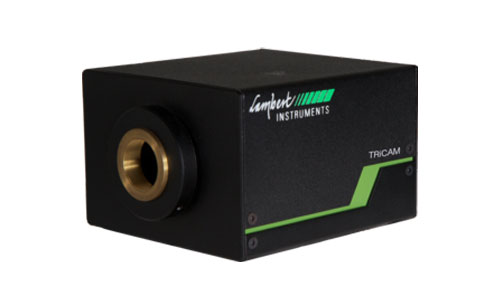

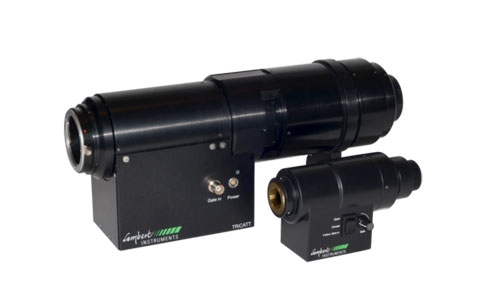

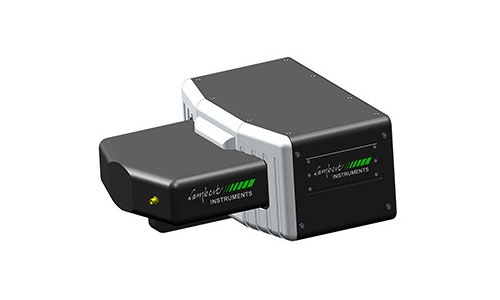

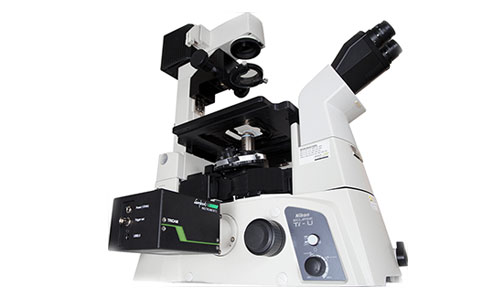

TRICAM是一个紧凑加固摄像头设计用于需要低光成像的科学和工业应用使用内置信号生成器,TRiCAM能够使用锁入检测法快速定位和频域成像超短接触
模型类
TRICAMG
配制图像输入器
TRICAMG配有集成定时脉冲生成器和门单元综合门单元生成门脉冲下至 < 3ns
TRICAMM
变换图像输入器
单片数字合成器提供最多120兆赫的变换,以确保极低相位噪声
TRICAMGM
变换输入器
并发式TRICAM多功能摄像头可同时锁定和调制成像
应用

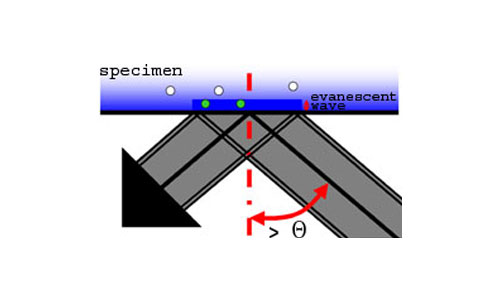

TRiCAM系统多功能成像系统,可用于各种应用其中一些应用程序供客户使用TRICAM用于:

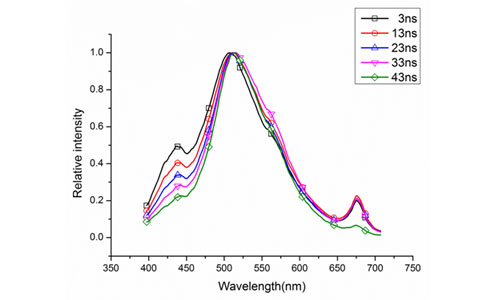

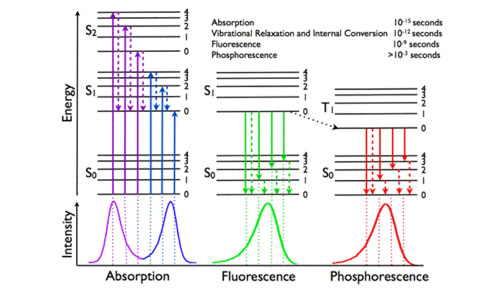

时间解析可食用油分析
光谱分析有效获取物理或化学签名以标定有机物组成和特征工具分析食品安全然而,由于大多数有机成分有相似的荧光光谱,传统荧光分析很难高精度辨别这些成分。
diffuse光学造影

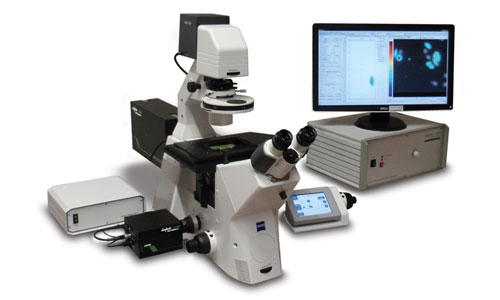

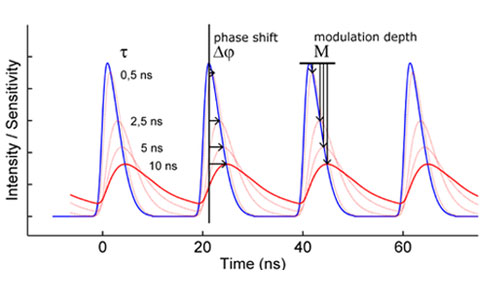

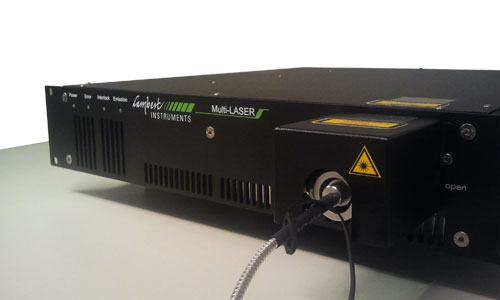

TRiCAM是近红外光学透视摄像头增益调高CCD允许科学级组织属性成像3D重构生物光学染色体其成熟频域技术允许快速获取高精度宏图象TRiCAM带双信号生成电源和可选软件提取相位移降信息Lambert工具还提供高调深度激光二极管,这些二极管可跨广频范围调适最优敏感度
Lambert工具TRiCAM易于操作并用于光学乳腺癌筛选和脑成像

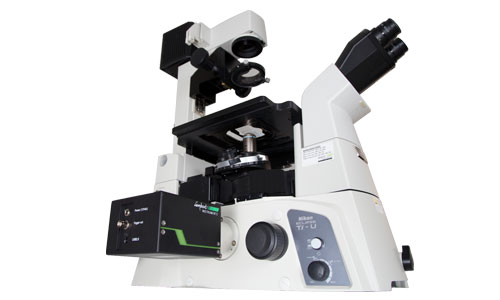

tricam关键构造

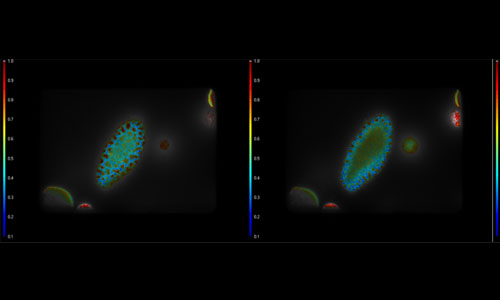

以强度为基础的Forster响应能源转移法测量捐赠方和接受方含氟磷排放强度变化FRET使用期间,从捐赠者含氟磷下降释放光子量(排放强度)和从接受者含氟磷增加排放强度FRET效率基本根据FRET发生前后捐赠方和接受方排放强度之比计算
若要通过敏化排放获取精密FRET数据,必须获取三张图像:
开工捐赠者感叹出物
二叉捐赠者感叹接受者排放
3级接受或感叹接受者释放

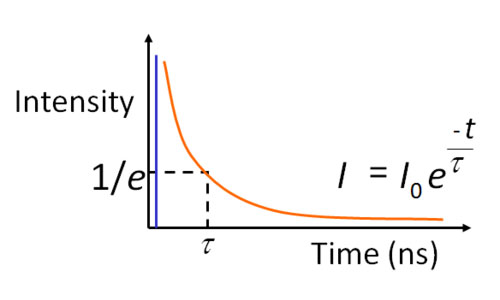

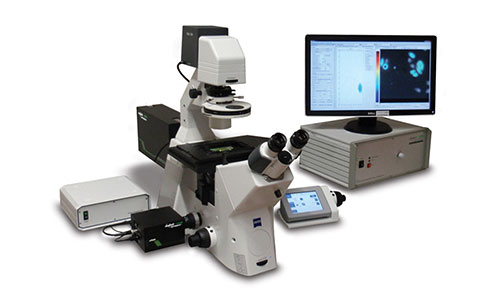

这种方法比流频成像显微镜(FLIM)大有优势-该显微镜以捐赠者为基础FRET检测-它可用大多数实验室都可使用的标准广域或集合流频显微镜执行。此外,它生成接受者群的额外数据量化敏化排放需要高度关注校正和标定,而基于FLIMFRET技术从物理原理出发本质上是量化的
图像增强器规范化
图像输入器
TRiCatM
变换图像内密处理
TRiCATM后台二十八MD调制图像增强器,是照相机基础/频域系统低光级应用中关键组件
TRICATG
配制图像内线算法
TRiCATG提高摄像头敏感度,并能够在低至0.01mlu

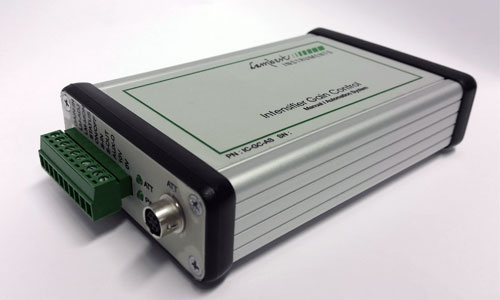

控制单元
控制单元装有微控制器、高压电源和RF放大器控制单元有低电压输入接收外部调制信号放大信号并偏向可变DC光阴电压控制单元提供MCP电压控件设置图像增强增益控制单元还监控光输出,当光输出太高时开关图像增强器控制单元支持调频达120兆赫
人工控制
增益控制
加因控制
增益控制
Anode当前限制
百科全书控件
Gate控件
增益控制
门控制
GateGenerator
增益控制
门控制
Anode当前限制
内部触发生成器
百货公司控件
可编程门
选项
可选性:信号生成器
与其使用外部调制信号生成器,不如提供内置调制信号生成器,作为控制单元/电源中最高达120兆赫频率的一部分
可选性:TRICAM
替代镜头相联ICCD相机(TRiCAT+CCD),我们提供ICCD相机,图像增强器与传感器光学连接这是TRICAM调制增强CCD摄像头非常紧凑,并因高效紧凑纤维组合而比镜头相联并增益高得多
规范化
定时规范 |
定标加固 | 快速加速 |
| 宽度范围 | 40ns-10s | 3ns-10s |
| 后遗症脉冲宽度 | 40ns(20ns) | 3ns(10ps) |
| 脉冲重复率 | <10MHz | un16MHz |
| 延迟抓取 | +++++++++++++++++++++++++++++++++ | <35ps |
| 插入延迟 | 100ns | 20ns |
540fps

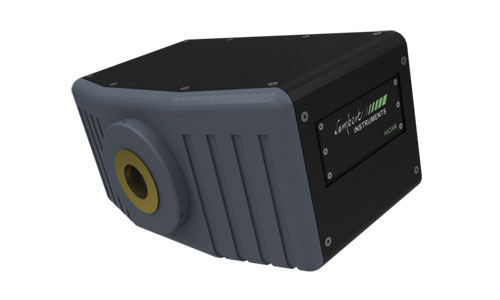

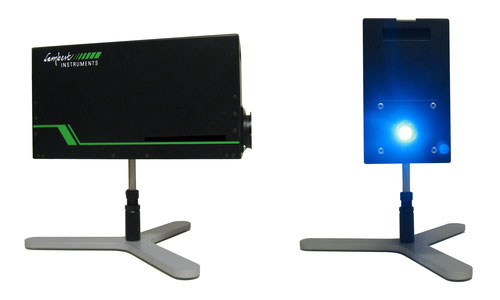

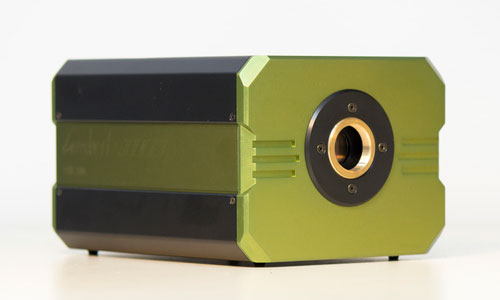

Lambert HS540摄像头记录540fps全分辨率图像增强框架率,摄像头可使用传感器小段减少图像分辨率通过这样做,它们可操作达166,000框架秒
1696x1710像素
Lambert HS540摄像头传感器全分辨率为1696x1710像素可修改软件解析设置以增加最大框架速率或增加最长记录时间
全局开机
Lambert HS540系列摄像头使用电子全局百叶窗确保所有像素同时读出以避免滚动百叶窗效果最小接触时间2 Wes保证快速移动对象锐图像
高速高标准

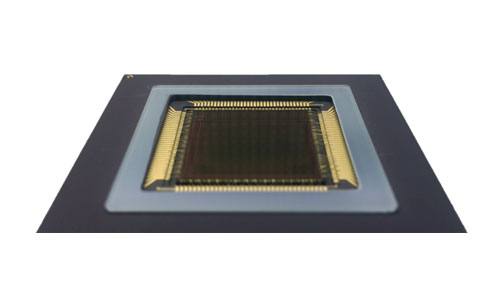

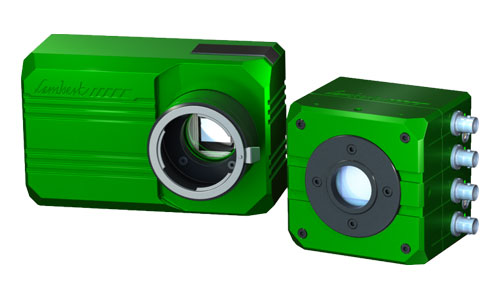

朗伯HS540S流通过coaxpress接口直播传输所有高分辨率图像数据摄像头有四台CXP连接器,每台速度5Gbit/sCXP(POCXP)使用相机对coaXPress通道供电,消除专用电源电缆需求
规范化
传感器标定
| 解决方式 | 1696x1710像素、8比特色或单色 |
| 框架率 | 540fs |
| 5000fs | |
| 百货公司 | 全局闭机CMOS |
| 像素大小 | 8um平方 |
| A/D转换器 | 8位元 |
| 动态范围 | 49db(EMVA1288) |
| 信号对噪比 | 42db(EMVA1288) |
INPUT和OPUT
| 触发模式 | 内部自由运行外部CXP |
| 外部触发器 | TTL信号,3.3-5V,10mA光隔离 |
| 软件触发器 | 可编程接触(宽度定时) |
| 镜头山 | f-mount、C-mount、M42-mode定制 |
| 电源 | CoaxPress供电24VDC/12W |
| CXP连接器 | 宾夕法尼亚州 |
| CXP通道速度 | 5.00Gbit/s,CXP-5 |
环境规划师
| 环境类 | 0摄氏度+40摄氏度 |
| 湿度 | < 80%相对非凝固 |

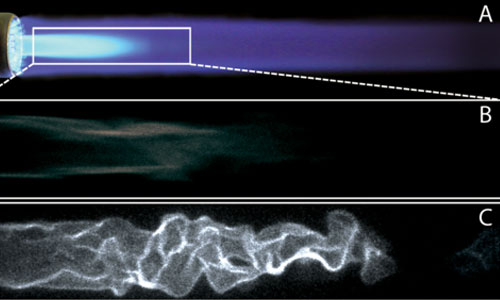

GASFLAME
蓝气火焰(mixButane-Propane)加火花记录为1000fs分辨率:1280x512像素

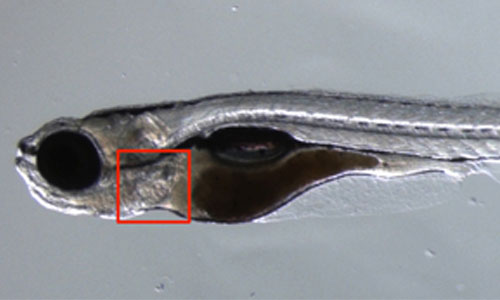

释放Zebrafish心
记录斑马心跳千分百秒与 Lambert工具HCAM并用荧光显微镜血细胞染上DS红氟磷
克拉斯马市Corkbring
高速录制等离子燃烧HICAM录制5000fps

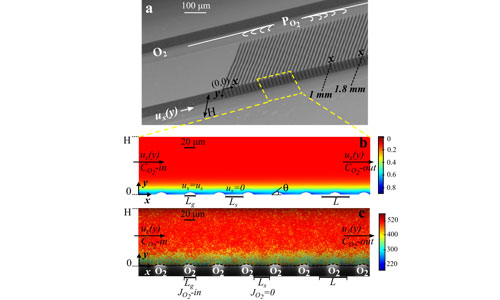

其它应用

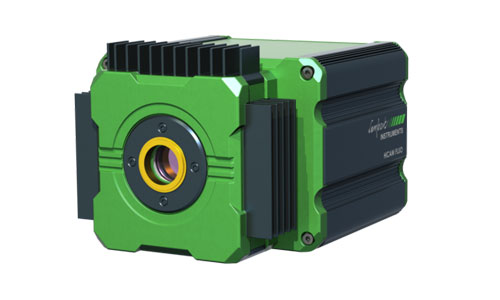

规范化
| HICOM 500M/S | HICOM540M/S | HICOM1000M/S | |
| 框架率(全解法) | 500fs | 540fps | 1000f |
| 传感器解析 | 1280x1024像素 | 1696x1710像素 | 1280x1024像素 |
| 内部存储器 | HICAM500M:8或16GB | HICAM540M8或16GB | HICAM1000M:16GB |
| 流水 | HICAM500S | HICAM540S | HICAM1000S |
| 位深度 | 8和10位 | 8位元 | 8和12位 |
| 最大分辨率 | 1710x1696像素 |
| 框架率 | 540fps完全解析 |
| 1200x1200像素 | |
| 5000fps480x480像素 | |
| 最小接触时间 | 40ns |
| 定时重复率 | 百千赫 |
| 图像增强器 | 近似焦点图像增强器 |
| 光子增益 | 36,000m/m2/2/lx |
| 计算机接口 | 流式coaxPress |

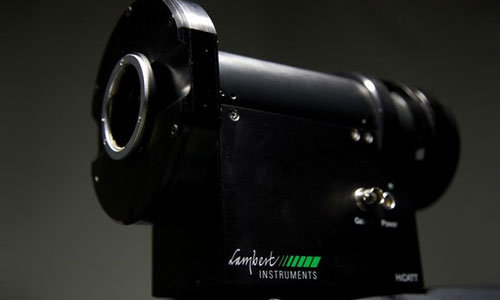

Hicat可配置各种图像增强器经验丰富的工程师会帮助你选择正确的图像增强器应用
兼容相机
使用标准C-机或F-机输入输出 HiCATT兼容任何高速摄像头
应用
丁环FLAME 4200FPS
filames(mix Butane-Propane)4200fs和40门开放时间(有效接触时间)、Hicat25图像增强器、高速摄像头附加PhantomV4.0高速摄像头
电子故障47000FPS
电子卸载47000fs和3us门开放时间(有效接触时间)、Hicat25图像增强器、高速摄像头附加PhantomV7.1高速摄像头
gscomps 5000FPS
5 000fps高速度图像增强器Gen210ms接触时间更多资讯访问 www.axiomopts.comHICATT高速增强器与NACMemrecam相机并发并兼容pco.Dimax、Phantom、PhotronFastcam或Optronis摄像头

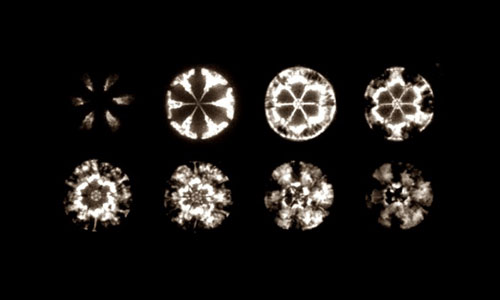

通信搜索
世界各地的研究人员正在使用Hicat研究OH*激光传频和染色光为了避免运动混淆并查看详细结构,需要极短时间接触减少每次接触时检测到的光强度Hicat提高光强度以确保高框架率清晰图像
其它应用
模型类
TRICAMG
配制图像输入器
TRICAMG配有集成定时脉冲生成器和门单元综合门单元生成门脉冲下至 < 3ns
TRICAMM
变换图像输入器
单片数字合成器提供最多120兆赫的变换,以确保极低相位噪声
TRICAMGM
变换输入器
并发式TRICAM多功能摄像头可同时锁定和调制成像
小门宽度
开口宽度小至3ns
高门复用率
300khz/2.5MHz破解
紧凑设计
易适配成像或光谱设置
过度接触保护
用户可定义当前限制和可选百叶窗
易联结
高效透镜连接CCD和CMOS摄像头
自动日/夜操作
TRiCATTG可提供自动增益并控制24小时/夜间操作
中继镜头
高品质中继镜向附相机图像传感器传递增强图像效率高且不损解需要时我们可以提供0.5x中继镜头 后焦距为13毫米
摄像头
图像增强器TRiCAT Lambert工具可提供不同类型的CCD和CMOS相机内存相机后,可使用交互计算器判定哪种增强器尺寸和中继光学最适合搭建
全球闭机

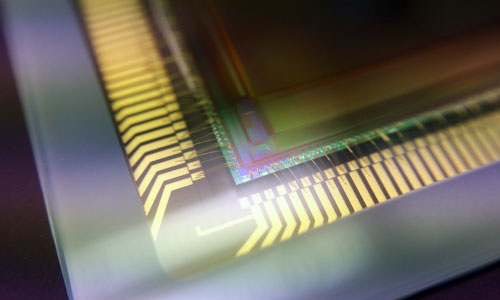

Global-shart传感器同时读出传感器所有像素,因此整个框架表示同时捕获图像数据方法不受与滚动片法相同的运动人工制品约束
关联性
日常使用中,如果你的相机使用滚动百叶窗法,你就不会注意到只有当你捕捉快速运动对象图像时(像扇子一样),你才可能注意到像变形扇片等运动手工艺品
需要高性能成像时滚动百叶窗会严重影响数据在这种情况下,最好使用全局散射传感器,确保您的图像同时同时代表并发并避免滚动百叶窗人工制品
传输spEEDS
高传输速度CXP最理想高速成像流每一CXP电缆可传送6.25Gbps摄像头有4个CXP端口 完全传输速度达25Gbps
程序互换
需要框架抓取器捕捉传输到CXP的数据框架抓取器为计算机扩展卡,记录输入数据并显示屏幕或存储计算机多数框架抓包提供软件开发工具箱开发自己的专用图像采集软件
其他机构

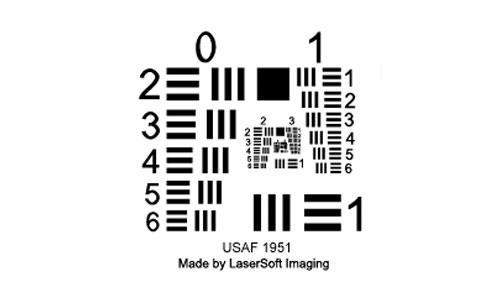

多因素影响强化成像系统空间分辨率,如图像增强器大小、图像增强器数和光学学

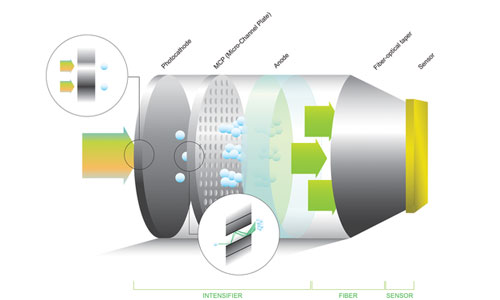

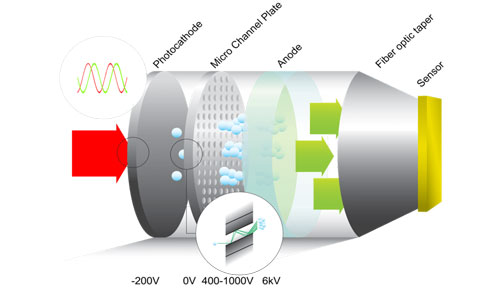

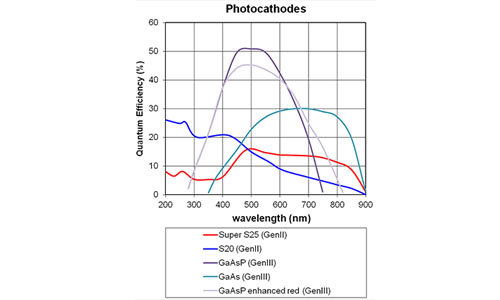

图像增强器是一个吸尘管,输入时带光阴极,中间带微通道板和输出时带磷白屏光子处理方式如下:
图像投射到相片阴极光电阴极将进光转换成电子电子排入真空管并加速电场向MCP
MCP薄板由多条并行微通道组成每一通道通过通道墙二次排放实现电子乘法乘法增益取决于MCP输入输出间应用电压典型电子增益约10,000端端电子加速电场向阳极屏幕
anode屏幕为磷层沉入输出窗口真空接口薄铝薄膜覆盖防止光反馈anode屏幕对MCP的潜在值为6kV电能被磷素吸收并转换成光结果是增强器输出时显性放大图像
增强器输出窗口通常是光纤连接到下一个组件或图像传感器或下级增强器

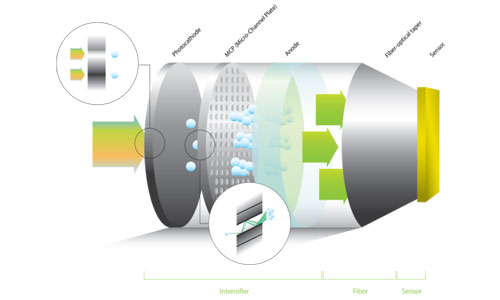

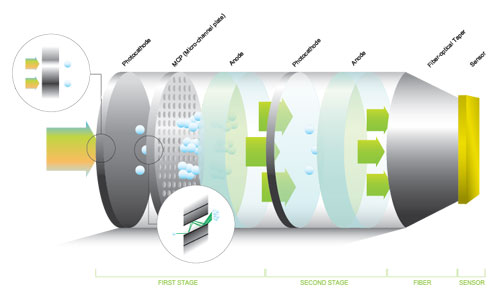

下图显示双级图像增强器图解,该增强器与图像传感器光学相联第一阶段类似单级图像增强器
待录对象自发光类似燃烧过程(火焰和涡轮机)或释放荧光活细胞等现象可能就是这种情况
辐射水平与所需亮度相对应将引起不可接受对象温度上升
万一图像信号因高框架率而变得太低呢相机噪声将是一个额外问题幸运的是,这些问题有高技术解决办法:图像增强器高速度摄像头图像传感器前用它加固图像强化图像产生传感器信号,通常比不使用图像增强器高10 000倍-提高信号摄像头噪声水平过程
