新兴三维技术
视频播放
加载播放器
  • 提供配置文件

  • 三维数字技术

    Shining三维技术开发、制造和商业化广度三维技术,包括多行业应用三维扫描机、不同类型的三维打印机以及从CDD设计到3D检验的专业软件

产品组合

  • 三维度量法

  • Shining三维拥有三维机视域多核心技术,带各种独立研发设备,包括激光手持三维扫描仪、检查系统蓝光高精度三维扫描仪、智能机器人自动三维检验系统、无线光机CMM系统等

    工业:航空航天公司、汽车运输公司、发电公司、工业制造公司和其他行业

    应用3D检验模拟反向工程开发

      • 无线CMM扫描系统:免费scan轨迹

      • 基于Shining三维最新技术,光学跟踪器能实时捕捉扫描机结构的空间定位,提供可移植、高效和可靠的三维测量解法系统帮助运算符清除耗时标记过程这使得获取中大对象三维数据简单化并具有计量级精度适合各种静态动态应用,包括航空航天、汽车、航运和能源行业大规模三维检验等

        动态引用

        标记用于创建参考结构系统跟踪器或部件测量期间可自由移动,允许用户在不稳定环境扫描

        计量级测量

        精度可达0.03毫米,分辨率可达0.05毫米系统可高重复性

        无线技术

        追踪器和扫描仪间没有物理电缆使用精确无线技术建立三维扫描测量系统

        扫描器

        • 独立工作模式
          扫描仪保留光源并可用作单机执行扫描任务
        • AirmaSTER无线解决方案
          扫描机可适配AirmaSTERTM系统,不需要连接计算机或光学跟踪器的电缆
        • 轻量级
          重1.2kk并易持有

        规范化

        • 量子精确度:15m3,0.1毫米
        • 分辨率:0.050mm
        • 测量速率:480 000测量/s
        • 部件尺寸范围(推荐数):0.2-6m
        • 连接类型:支持无线和有线连接
        • FreeTrak重7.2kk
        • FreeTrak-Dimensions:1079mx237mx110m
        • FreeTrak-Light源码:红外LED
        • FreeTrakLaser类:N/A
        • FreeTrak-Stand-
        • FreeTrak-Depth-of-field: 2000mm
        • FreeTrak扫描区3000mx2500m
        • 连接标准IEE802.11n/a
        • 输出格式:.stl.
        • FreeScan Trak-Weight: 1.2kg(scanner)+900g(airmaster)
        • FreeScan轨迹210m*215m
        • FreeScan轨迹光圈:REDLED+7激光交叉+1
        • FreeScan轨迹Lasser类:2类
        • 自由scan定点距离:300毫米
        • FreeScan轨迹场:250毫米
        • FreeScan轨迹扫描区:275毫米x250毫米

      • FreeScanUE激光手持3D扫描器

      • FreeScanUE像蓝激光3D扫描机继承高精度和高精度图标特征同时工序和轻量设备设计更容易持有和操作,为汽车、交通、航空航天业、模版检验、能源生成、机器制造等提供计量级高精度检验解决方案

        计量类高精度

        精度可达0.02毫米,量性精度0.02毫米+0.04mm/m

        稳定重复测量

        自由扫描UE多次测量同样工作时提供一致性结果,证明稳定性和可靠性

        可移植和轻量级

        设备权值仅为670g,方便手持扫描并避免因长时间工作而疲劳

        广度材料适配

        支持扫描黑反射面以适应范围更广的扫描应用

        高效率

        扫描区可达510*520mm,为更平滑高效扫描经验提供大视野

        • 扫描模式:多线扫描单线扫描
        • 扫描精度: Maximun0.02mm
        • 量子精确度:0.02+0.04mm/m
        • 扫描速度:650 000点/s1,020,000点/s
        • 工作距离:500毫米
        • 马克斯扫描深度:300毫米-700毫米
        • 马克斯扫描范围510毫米*520毫米
        • 点间距离:0.05mm-3mm
        • 光源14线+1线蓝激光射线22行+1线蓝激光射线
        • 光类2M类
        • 传输模式:USB3.0
        • 卷量:298mmx90mx74.5mm
        • 重量:670g
        • 12V5.0A
        • 工作温度:0-40摄氏度
        • 工作水分:10-90%
        • 无线函数:可选
        • Certification: CE,FCC,ROHS,WEEE,KC

    • 高精度三维检验扫描器

        • 自动扫描检验

        • 自动桌面三维检验扫描器

          自动扫描3D检验扫描机完全自动化,创新综合高精度3D扫描和3D检验直觉用户界面、易操作和AI智能扫描算法AutoScanInspect提供全自动扫描经验,精密度精度精度设计用于扫描小复杂部件的AutoScan检验可应用到检验和质量控制、逆向工程、产品设计等

          度量级精度

          高级蓝光3D扫描技术将扫描精度带入10m

          自动扫描

          完全自动化桌面三维扫描器一键扫描AutoScan剖面三轴扫描多角扫描,用户便捷快速获取三维扫描

          精密细节

          精确详细三维扫描小复杂对象使用5兆像素双片

          应用

          • 非接触度量
          • 检验和质量控制
          • 逆向工程
          • 产品设计

          规范化

          • 扫描面积:100*100*75mm
          • 3D扫描精品:结构式光3D扫描
          • 精确度:
          • 旋转轴:3轴
          • 相机分辨率2*5.0MP
          • 重量:7.5kk
          • 工作温度:10°C-30°C
          • 电源:DC24V
          • 输出格式:STL
          • O/S:Windows1064位
          • 光源:蓝光

        • 机器人扫描E0505自动3D扫描系统

        • Shining3D智能机器人自动三维检验系统机器人SrobotScan整合蓝光高精度工业三维扫描技术与独有智能检验技术以通过单击完成整个扫描过程,从而大大提高检验效率

          主体应用

          执行批量检验测量部件

          • 输出报告测试部件质量
          • 输出全区或指定区出错,错误可导入第三方软件,机器人提供实时指南整理在线部件

          全尺寸检验
          通过三维扫描获取完全点云数据,从而使全尺寸检查成为可能

          质量自动检验
          大规模自动检查后,同件工作器编程一次

          快速测量速度广度应用
          单测量速度可达0.3秒,并可扫描暗泛反射对象而无喷雾粉末

          蓝光技术
          透视蓝光三维扫描技术,可有效防止金属反射提高扫描质量

          高安全
          系统配有最优机器人 高度安全保护

          高环境适配性
          系统紧凑,占用小面积

          • 三维扫描器传感器2x500万像素
          • 三维扫描器扫描范围320x240m2
          • 三维扫描点距离:0.16毫米
          • 三维扫描器生成器:蓝光技术
          • 三维扫描输出数据格式:.asc.stl.obj
          • 三维扫描器重3.2kg
          • 三维扫描速度:++++5
          • 3D Scanner-Single Shot Accuracy: ≤ 0.015mm
          • 三维扫描器模式:非接触扫描
          • 3D扫描器二维仪(L*W*H):440*240*120mm
          • 机器人自由格数:6轮转关节
          • 机器人工作半径850mm
          • 机器人运动+/-360度
          • 机器人电源提供量:100-240VAC50-60Hz
          • 机器人重线:18.4kg
          • 机器人-TCP速度:1m/s
          • 机器人可复用性:+/-0.01mm
          • 机器人LOAD5kg
          • 机器人max速度:180°/s
          • 机器人IP分类IP54
          • 机器人控件盒重量:15kg

        • 优化Scan-5M计量3D扫描器

        • Shining3D优化Scan5M3D扫描仪是市场最新蓝光3D扫描仪,高端视图、结构、组件和配置5 0兆像素摄像头和蓝光扫描技术为用户带来惊人扫描速度和精度,适合高端应用,如国防、航空航天、模范产业等

          蓝光扫描技术

          优化Scan-5M计量仪3D扫描器配有蓝光技术,使你能够扫描更多种类具有深色特征或金属素材对象

          高性能

          • 可调整扫描范围
          • 5.0兆像素摄像头带给你更高分辨率、更高质量
          • 总体精度可控制在0.08mm/m

          快速扫描速度

          • 单扫描时间小于1.5秒
          • 数据注册可自由交换自动对齐和人工对齐

          军事工业、航空航天工业、仿真工业等应用
          非接触三维扫描可应用复杂构件,如轮盘测量检验,耗用传统CMM系统所需总时间的10%左右不仅速度快,而且全维度检验和测量都可实现。

          可靠可移植性

          • 投影光对眼睛安全
          • 小型便携式大容量扫描
          • 方便用户跨栏更容易承载

          三维检测

          • 兼容Optimscan-3M/5M
          • 易于测量非接触扫描无法获取的方位,例如深洞
          • 光学CMM测量技术
          • 无线蓝牙传输
          • 轻便设计

          规范化

          • 单扫描范围:400x300m2200x150m2100x75m2
          • 单片精确度:0.015mm/0.01mm/0.005mm/Custime
          • Point Distance: 0.16mm/0.08mm/0.04mm/Customize
          • 相机分辨率:5.0MPx2
          • 光源:蓝光
          • 单扫描速度: < 1.5s
          • 输出数据格式:.asc.stl.obj

      • 摄影测量

            • 数字矩阵

            • 数字矩阵摄影系统是一种新型三维测量设备,被称为新一代光数字坐标测量机,广泛用于大型重设备制造行业,如汽车、航空航天、发电设备及工程机械,并标志大件快速三维测量技术领域新时代

        • 3D数字化解决方案

        • Shining三维开发3D数字化技术达10多年之久,并致力于大规模推广3D扫描技术,提高高质量3D建模效率从高端三维扫描专业到初级三维扫描通用三维建模Shining三维制造3D扫描-智能设计-三维打印解决方案

          产业:航空航天公司、汽车公司、工业制造公司、艺术架构公司、保健公司、教育公司和其他新兴产业

          应用:逆向工程、产品开发、计算机图形、虚拟显示器、VR/AR、3D数据归档、数字诊断等

            • 多功能手持3D扫描器

                • EinscanHX

                • 混合蓝激光LED光源手持3D扫描器

                  Shining3D创新整合蓝LED光和蓝激光入EinScanHX手持3D扫描器混合激光和LED光源使EinScanHX兼容范围更广对象大小,满足用户多重需求高效可靠结果使EinScanHX更多应用可能性

                  混合蓝激光LED光

                  创新集成双蓝LED光和蓝激光提高扫描材料适应性,少限制范围更广的应用LED光扫描可快速三维扫描激光扫描对环境光不敏感,提高反射暗色面性能

                  可靠结果

                  高分辨率和精度满足大多数工业应用逆向工程和测量需求

                  • 最小点距离0.05毫米
                  • 激光扫描下精确度可达0.04毫米

                  高效率

                  快速扫描模式下EinscanHX处理速度达120万分/秒,激光扫描模式下多条蓝激光线分分钟扫描大多数对象反向工程、CAD/CAM、3D打印等

                  便捷易操作

                  EinscanHX插件使用方便操作软件,不管你是新手或3D扫描专业经验EinscanHX可移植性与弹性使用已被考虑进其工效学设计中,以便提高扫描经验的效率和适切性

                  • 算术设计
                  • 重度:710g

                  全色

                  内置色摄像头支持全色纹理采集并跟踪纹理

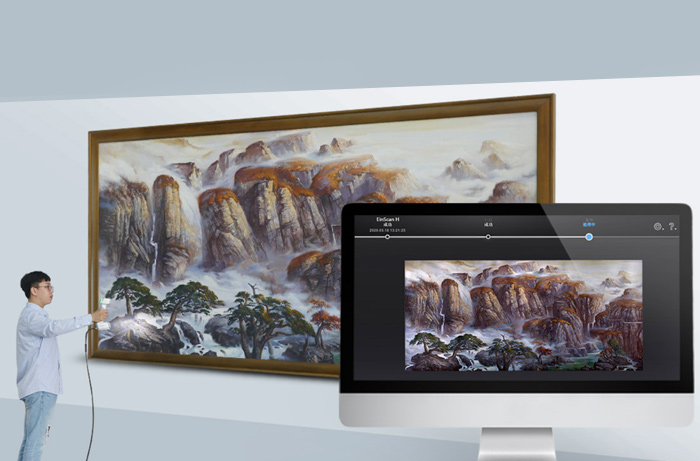

                • EinscanH

                • 技术累积三维视觉技术已有十多年之久,Shining三维系统现正推出新开发手持三维扫描仪EinScanHEinScanH使用混合结构光技术LED和隐式红外线光,使人脸扫描在没有强光下更加舒适EinScanH用内装色相机大视场提供高素三维数据,分分钟全色即时使用

                  红外和结构化轻混合光源

                  混合结构光源技术将LED结构光和隐式红外光整合到一个设备中并在不同扫描模式中添加高级智能预设

                  光环采集

                  隐形红外线光源为获取深色对象问题提供可靠解决方案,并便于获取人毛

                  隐光3D扫描经验

                  面部扫描新模式采用隐式红外线光线,使扫描过程安全舒适

                  精细细节

                  可见高分辨率达0.25毫米,EinScanH捕捉美工或家具之类对象全几何高精度扫描数据达0.05毫米和体积精度0.1/m提高三维建模密度点云或多边形网格的精度

                  快速扫描

                  扫描速度达120万分数和大扫描FOV420*440毫米确保快速三维扫描大尺寸对象优化对齐算法使得有效对齐,尽管扫描对象或人小移动

                • EinscanProHD

                • 提高高质量3D建模效率

                  • 令人印象深刻的高分辨率精细
                  • 处理暗投金面少限制
                  • 快速扫描高速实现高效

                  继承多功能模块设计EinScan系列手持3D扫描机EinScanProHD异常多功能和强力优化聚合 最终高效率高专业级三维扫描经验高品质3D建模设计师和工程师的可靠助手

                  令人印象深刻高分辨率精细

                  采用新结构光投模块时,条纹扫描目前用于掌上型HD扫描模式由0.2m最小点距离设置优化算法,它带来手持扫描高分辨率和精度与固定扫描法相同

                  减扫描对象限制

                  EinScanProHD用新的照明投影硬件和软件算法扫描范围更广的深色或黑色对象并投送金属表面,丰富三维扫描材料能力

                  高精度高3D建模

                  扫描机或对象可按定位方法在扫描期间移动
                  提供精度至0.04毫米固定扫描模式手持扫描模式按标记对齐量精度达0.045毫米+0.3毫米/m

                • EinScanPro2X+

                • 专业三维数字化解易用

                  • 提供增强手持式HD扫描模式并放大扫描范围
                  • 捕捉三维模型高效率中大对象
                  • 满足更多应用需求
                  • 扫描速度(手控快速扫描)
                  • 20fps 1100 000点/s
                  • 100数据采集线
                  • 放大扫描范围312X204毫米
                  • 扫描精度(固定扫描)0.04毫米
                  • 量子精度(Handraft HD扫描) 0.05mm+0.3mm/m
                  • 最小点距离(HD扫描机)0.2毫米

                  Versatile扫描模式和对齐模式

                  • 扫描模式:手持快速扫描机、手持HD扫描机、固定扫描机
                  • 对齐模式:特征对齐、标识对齐、转式编码目标对齐
                    手动对齐

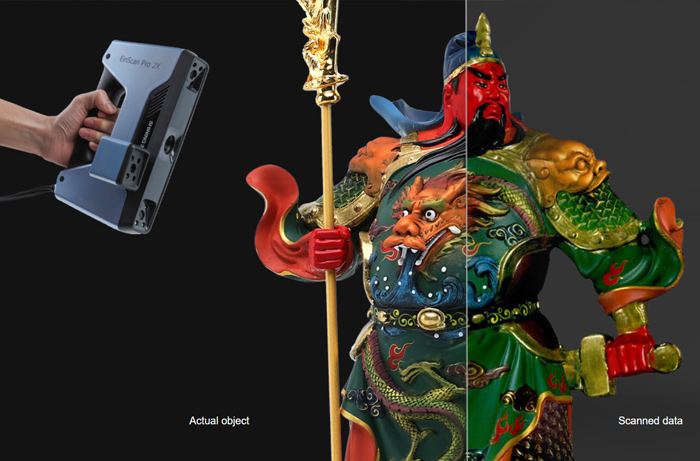

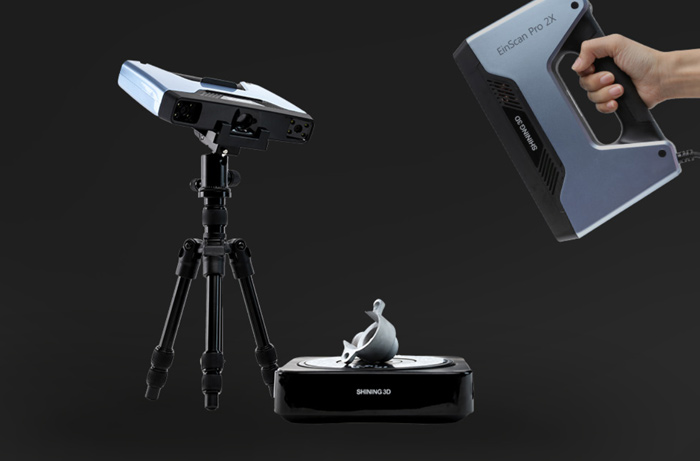

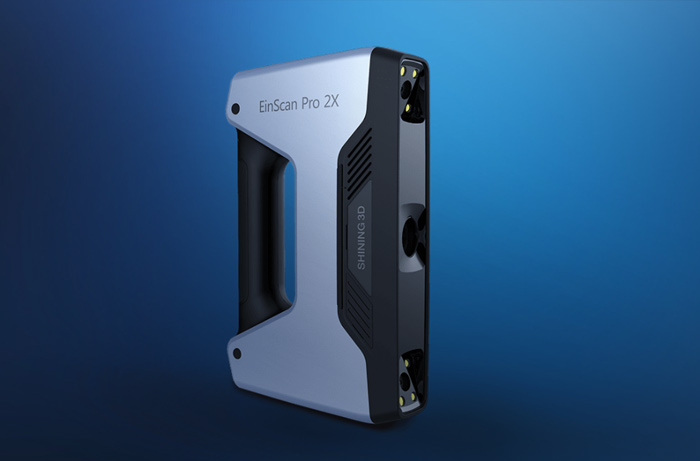

                • EinScanPro2X手持设备扫描器

                • 真正便携式多功能三维扫描仪高精度结果

                  • 优选中小型对象扫描
                  • 扫描速度更快更精准
                  • 高品质3D建模理想
                  • 扫描速度(手控快速扫描)
                  • 扫描精度(固定扫描)0.04毫米
                  • 量子精度( handrave扫描模式) 0.1mm+0.3mm/m
                  • 最小点距离(HD快速扫描)0.2毫米

                  Versatile扫描模式和对齐模式

                  • 扫描模式:手持快速扫描机、手持式HD扫描机、固定扫描机
                  • 对齐模式:特征对齐、标识对齐、转式编码目标对齐
                    手动对齐

              • 桌面三维扫描器

              • 最大限度地提高桌面扫描能力

                  • Einscan-SP

                  • 专家选择增强经验

                    • 高精度通过严重精度标定过程认证
                    • 快速扫描速度
                    • 高分辨率3D建模向专业用户开放
                    • 满足你对高质量3D反向工程设计建模的需求

                    多功能三维扫描仪

                    • 抓取三维数据易快捷
                    • 双扫描模式:自动扫描和固定扫描
                    • 广扫描范围从小到大

                    易操作快速扫描速度

                    • 单击扫描
                    • 自动标定无需僵硬搭建
                    • 4秒单扫
                    • 360度扫描1分钟自扫描模式

                    高精度验证严重精度校准过程

                    • 高精度,0.05毫米单扫描
                    • 多重对齐方式:标记、转排标记、特征和人工

                    兼容三维打印机

                    • 自动网格对水密3D数据
                    • 无缝连接三维打印机
                    • 提供API访问服务

                    办公室逆向工程设计能力

                    • 探索快速扫描经验
                    • 向每个人提供高分辨率扫描

                  • Einscan-SE

                  • 教育者个人强友

                    • 非技术用户最易三维扫描经验
                    • 双扫描模式:自动扫描和固定扫描
                    • 易操作性价比高

                    安全使用

                    可见白光、无激光、目光安全

                    易操作用户友情快速扫描

                    • 单击扫描
                    • 自动标定无需僵硬搭建
                    • 8秒单扫
                    • 2分钟自动扫描模式下360度扫描

                    兼容三维打印机

                    • 自动网格对水密3D数据
                    • 无缝连接三维打印机
                    • 提供API访问服务

                    广后处理功能

                    • EinScan-SE/SP软件函数填孔
                    • 平滑和锐化,并可以调整数据
                    • 后处理过程坐标提供更多
                    • 完全三维数据供后续应用

                • 添加制造解决方案

                • Shining三维提供高级添加制造技术,包括快速原型制作直接数字制造dLP3D打印机

                  应用:部件制作、快速原型设计、拼接和定型、产品定制、注入模化、医疗设备等

                      • acfab-D13D打印机

                      • AccuFab-D1是一个桌面DLP3D打印机,可高精度打印复杂设计的每一细节
                        集成Shining3D专有优化数据规划和打印控制软件、AccuFab-D1特征直觉操作、系统材料灵活选择和高效率这使得它成为理想打印机解决方案 产品设计 医学领域定制 动画 教育 研究 以及其他多项应用

                        • 超高细节
                          使用高级算法全HD1080p投影器打印超精度细节
                          并准确展示
                        • 直觉操作
                          Shining3D专用软件Accufab-D1支持Z轴
                          自动校准和自动支持创建方便后处理
                        • 开放系统素材
                          AccuFAB-D1导入STL格式数据并提供弹性打印选项
                          素材
                        • 无线连接
                          支持Wi-Fi连接和USB驱动器,允许数据平滑进程
                          转印
                        • 简单维护
                          sleek现代设计与紧凑大小使AccuFab-D1很容易适应工作室
                          实验室 办公室 和其他工作都羡慕模块设计更容易
                          维护
                        • 广域应用
                          体积144*81*180mm,AccuFab-D1为工业理想
                          制造、动画、医疗设备、产品定制化、电子化
                          设备和其他专业领域原型允许外观验证、汇编测试和功能测试

                        规范化

                        • 机器尺寸394x406x755毫米
                        • 重约30公斤
                        • 构建信封(XYZ):144x81x180m
                        • 打印速度:40mm/h*
                        • XY分辨率:75m
                        • 动态Z分辨率:25微米、50微米、100微米
                        • 界面:USB/Ethernet/Wi-Fi
                        • 材料选择:开放并兼容第三方树脂材料

                  • 3D软件

                  • Shining三维提供专业软件解决方案, 覆盖三维扫描、三维设计、检验、仿真和加法制造等行业客户

                      • 固边缘Shining三维版

                      • Shining三维伙伴SIMENSPLM软件,
                        提供用户Shining三维版
                        以新一代数字创新平台 SolidEdgeShining三维版包括逆向工程、基因设计并模拟同平台CAD工具
                        Shining 3D三维扫描机集成Shuge三维版向用户提供覆盖三维数字化-设计模拟-添加制造的解决方案,以生成高质量三维生成数据

                      • 地磁基本原理TM

                      • 3D系统Shining三维系统联手,将所有3D扫描求CAD全数解析.尽管现代CAD软件使用3D扫描数据的能力仍然相当有限,但Geomagic Basics带工具使用CAD系统作为基于扫描建模工作流中的一部分将三维扫描转换为CAD从来不易地磁基本原理是桥梁软件,提取扫描器中所有必备元素供立即用于您的CAD软件

                        缩小三维扫描和CAD之间的差距
                        低总成本所有制
                        改善客户行程和经验

                      • 地磁设计X

                      • 地理虚构设计X是业界最全面的逆向工程软件,它基于历史CAD与3D扫描数据处理相结合,以便创建基于特征的可编辑固态模型与现有的CAD软件兼容快速市场

                      • 地磁控制 XTM

                      • 数位控制 XTM综合计量软件平台,提供行业最强工具直截了当的工作流程带地磁控制X质量管理器启动革命易用性、直觉性综合控件和可追踪性重复工作流质量测量过程快速精确信息丰富报告分析使制造流程能显著提高生产率和质量

                    • 应用-工业制造

                    • 提供工业级添加制造器和高精度三维检验系统Shining3D帮助航空航天、汽车运输企业、发电企业、工具制造企业、工业产品和其他领域制造高性能部件企业、允许弹性生产企业、检查复杂结构并支持科学研究企业

                        • 航空航天局

                        • 用于航空航天工业的金属打印件能够产生高性能金属打印件,并配有轻量级结构、集成设计或复杂地形学

                          三维数字化和计量解决方案为制造商提供非接触性机部件测量,以确保质量控制效率

                        • 汽车交通

                        • 金属和塑料印刷技术为汽车运输业带来了轻度组件制造和小批量生产新方法并理想快速原型设计,加速研发过程效率并节省成本

                          三维数字化和计量解决方案可帮助工程师逆向工程检查车辆和零件,提高产品开发和质量控制效率

                        • 电源生成

                        • 在发电领域,公司使用添加制造技术生产高性能复合结构部件

                          三维数字化和计量解决方案使得能够检查大型机器和工业零件,以确保它们满足设计需求并监测部件长时间操作期间损耗和变形状况

                        • 工具化

                        • 金属打印制造技术如今是注入模化、死投和印死方面的大补充3D金属打印模和插入同级冷却通道大大提高冷却效率并提高产品质量塑料添加制造技术还帮助生产工具,如快速模版、小批量拼件和固定装置,帮助工厂实现最大弹性制造

                          三维数字化和计量解决方案保证模值检验的精度和效率

                        • 工业产品

                        • 添加制造技术直接制造小批量产品以满足增加定制需求技术破解了由传统批量生产过程引起的高容量、长交付时间和大盘存的限制允许工厂生产轻重综合复合结构的高质金属和塑料部件

                          三维数字化和计量解决方案帮助企业高效高品质实现产品开发、三维检验和逆向工程
