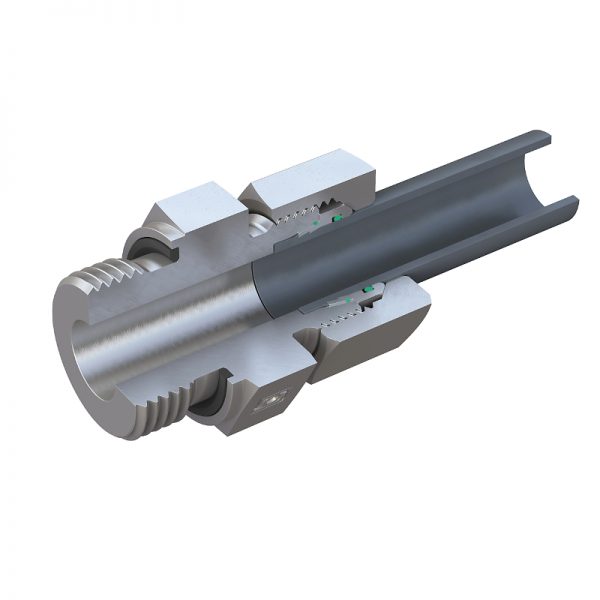

带有新型软密封切割环的管连接器截面图:两个密封件都得到了很好的保护，并且安全地位于次要区域
施陶芬贝格股份有限公司KG提供
Stauff Connect产品系列中的新产品，并首次在汉诺威贸易博览会上推出:fi - wdds型软密封切削环，其独特之处在于其补偿沉降效应的能力，例如，液压系统中的温度波动或压力脉冲和振动负载。
随着24°管连接器，37°喇叭管接头和Stauff Form，新开发的管成型系统，Stauff已经为液压管系统中的精密可拆卸连接接口提供了各种各样的产品。随着fi - wdds型软密封切削环的出现，Stauff Connect系列目前正在扩展，包括另一种型号。
这种切割环的设计尤其适用于液压系统中产生较大压力脉冲和振动载荷的情况，也适用于温度波动较大的情况。在这些用例中，不能排除产生沉降效应，纯金属密封连接不能总是补偿这种影响——在连接点可能会发生诸如出汗效应之类的小泄漏。
通过使用软密封切削环，可以可靠地避免这种风险。这正是施陶夫设计师在开发新的FI-WDDS系列时的动机。
软密封切削环的核心部件是弹性密封件，该密封件被放置在24°锥度的后方区域的凹槽中，该凹槽已为此目的进行了优化。放置在切割环和管之间的o形环保护了第二个可能的泄漏路径-即使在不利的公差位置。由于两种弹性密封都位于连接的次要区域，系统中的静态和动态载荷主要由经过充分验证的金属密封承担。
FKM (Viton®)作为标准密封材料的使用，为新密封系统在高温或腐蚀性介质中的各种使用创造了重要的前提条件。
切割环本身-像Stauff Connect产品系列中的所有其他组件一样-作为标准设计，具有高质量的锌/镍curface涂层。根据DIN EN ISO 9227标准，在盐雾室中抗红锈/贱金属腐蚀超过1200小时，这提供了迄今为止远远超过通常市场标准的可靠腐蚀保护。即使在运输、加工和安装组件之后，VDMA标准表24576中规定的最高腐蚀防护等级K5的管连接要求也大大超出了要求。
开发人员规范的核心要求是能够尽可能直观地进行连接系统的安装。这是通过在安装端(切割环与系统接头体正面相遇的地方)明显增加的力来确保的。
FI-WDDS系列软密封切割环可用于所有外径在6毫米到42毫米之间的普通公制管。它们适用于轻系列高达500bar的公称压力，或重系列高达800bar的公称压力，并且在某些情况下显著超过ISO的压力规格。
随着Stauff Connect产品系列所有标准组件的使用选项，新切割环的用户在调整系统以满足个人要求时受益于高可变性和灵活性。此外，没有必要将类似组件的库存增加一倍，以避免组件被混合的高风险。
对于OEM来说，使用软密封切割环的另一个好处是，他们或他们的服务提供商可以大幅减少成本密集型检查操作的时间和费用，并且最终可以完全无需返工。使用永久无泄漏的管道连接的保证也有助于OEM在最终客户和机械和车辆用户中的持续形象提升。
移动液压(建筑、农林机械、商用和特种车辆)是FI-WDDS系列最重要的应用领域之一。然而，在固定液压系统中，软密封切割环也是金属密封连接系统的合理替代品，例如用于剧烈振动的机械。
如需更多信息，请访问http://www.stauff.com．
 |
 |
 |
 |
 |
 |
||
 |
 |
 |
 |
 |
 |
 |
 |
