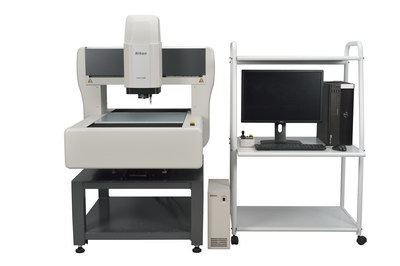

图片来源:尼康计量欧洲公司
尼康计量发布了两款新的CNC视频测量系统，iNEXIV VMA-4540V和4540。这些产品提供了广阔的视野，易于操作，并允许测量大的和高的机械零件。iNEXIV VMA-4540数控视频测量系统将在CONTROL 2014(质量保证国际贸易展览会)上展出。
iNEXIV CNC视频测量系统利用光学测量和图像处理技术，自动检测各种精密设备和电气部件的尺寸。通过CCD相机图像和数据处理对样品的边缘进行精确检测，可以实现复杂样品形状的测量。
性价比高的VMA-4540V/4540是iNEXIV系列的补充。它比2007年1月发布的iNEXIV VMA-2520提供更大的测量行程。VMA-4540V只提供视频测量，VMA-4540还提供可选的触摸探针测量。
适用于大零件或多零件的检测
450 × 400 × 200mm大的级行程，支持大型印刷基板和高大注塑件的高速测量，同时对多个零件进行质量检测，大幅降低了检测成本。
清晰的图像与宽阔的视野
高达13毫米× 10毫米(0.35倍)的宽视场(FOV)使搜索和对准测量目标变得容易。为iNEXIV系列特别设计的高NA(0.11)和低失真的极好的消色物镜，提供清晰、清晰的图像。
VMA-4540V/4540配备了主、张和8段环形LED照明器，以适应样品的形状。结合这些照明器和调整光强和方向，使准确检测低对比度边缘成为可能。
快速准确的视觉自动对焦(AF)
VMA-4540V/4540系列配备了高度可重复的视觉AF，提供高速，高精度聚焦的样品表面或边缘，参考平面设置和高度/深度测量。使用视觉AF进行非接触测量有其优点，它不会损坏或变形零件。
激光对焦是一种选择，使高度测量平面在任何放大倍数或焦点深度具有高重复性。
触觉3D形状测量(可选)
VMA-4540是触摸探头准备好，可以容纳可选的Renishaw®TP20或TP200触摸探头。当视频测量方法无法使用时，触摸探针可以测量3D部件，例如无法从上面看到的区域的长度和角度。
视频和触摸探头测量可以很容易地结合使用一个单一的教学文件。
欲了解更多信息，请访问http://www.nikonmetrology.com。
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
