图片来源:Innovative Sensor Technology IST AG
为了满足对高精度铂温度传感器日益增长的需求，IST AG推出了用于高精度测量的新的RTD PW系列产品。新的四线设计片上允许测量级F0.15到+600°C非常低的迟滞。
铂温度传感器具有高的长期稳定性和高鲁棒性，例如抗振动。此外，与热电偶相比，它们发出的输出信号与绝对温度有关，这就是为什么它们经常被用作参考目的。
对于高精度的温度测量，4线结构已被证明是有效的，因为他们可以有效地抑制线电阻和它们的温度影响。参考点的位置有多种可能。对于两线传感器，四引线的延伸线通常放置在导线末端——延伸点是参考点。这种设计通常会导致测量不准确，例如，当使用不同的电线材料时，由于可能的热应力或由于微小的位置变化。
此外，直接在焊接焊片上安装扩展件的备选方案已被证明不是最理想的:为了缓解应变而覆盖焊点(珠顶)可能导致机械张力，安装传感器可能导致漂移。

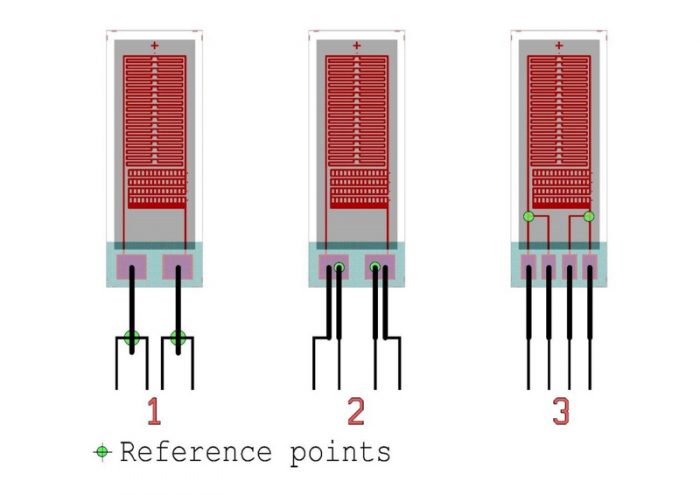

创新传感器技术IST AG对这一问题进行了深入的研究和处理，并开发了一种新型传感器，专门为高精度和长期稳定的测量需求设计。有了这个新的4线RTD，参考点是在传感器芯片内部(见图3)。分叉到四根延伸的电线已经发生在曲流区和球顶外。如同在整个其他曲流区域一样，这里使用的是高纯薄膜铂。这抑制了该区域的接触电阻，并最大限度地减少了由于球形顶部或其上的机械应力的影响。四根纯铂丝延伸线的延续保证了从芯片一侧的材料变化最小，实现了高长期稳定性和抑制热应力。
通过使用已经建立的PW技术，在特性曲线上实现了非常好的性能(根据IEC 60751) -级F0.15可以保证在-200°C到+600°C的温度范围内。此外，结构特点减少了迟滞，使传感器适合在非常低的温度下进行测量。
欲了解更多信息，请访问https://www.ist-ag.com。
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
