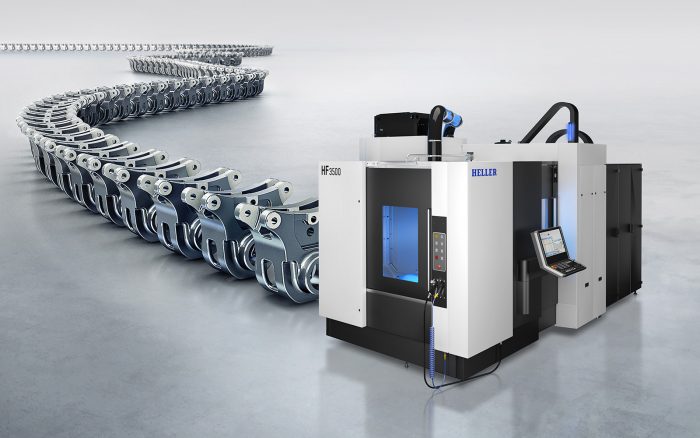

随着11月全新的虚拟赛事形式V-CON 2020，海勒推出了新一代5轴加工中心HF。海勒在2016年首次展示了HF系列的5轴加工中心，第5轴由工件提供。该系列提供强大的动力，显著减少怠速时间和独特的AB运动学与计数器轴承相结合的销售主张，目前已在实践中证明多年。海勒看到的应用系列的第一代-通常订购与托盘更换-主要为中等批量的系列生产和生产加工。对于第二代，海勒现在已经扩大了机器的应用范围。目标是提供更大的通用性，包括单一零件制造，结合海勒基因的生产力，精度和可靠性。在第二代上最显著的变化是新的加工单元提供了更高的性能和可选的z轴第二驱动器的使用。
第二代HF系列的一个关键部件是新的加工单元。我们的目标是将H系列中已知的HSM主轴的优点与电机主轴的优点结合起来。到目前为止进行的加工试验和技术数据表明，这是实现的。第二代HF系列配备了新开发的海勒主轴单元(HSU)的直列设计。这些主轴“由海勒制造”，在该公司自己的高精度生产线上生产。HSU主轴设置为零尺寸，如果需要服务，可以快速和经济地更换零主轴，为客户提供较低的总拥有成本(TCO)。与以前的电机主轴相比，HSU主轴在加工性能方面也更加稳健和强大。例如，新的功率切削(PC)加工单元，结合HSK-A - 63工具接口，提供12,000 rpm的转速和228 Nm的扭矩。速度切割(SC)版本允许高达18000转/分和103牛米扭矩结合较短的上升时间。两个动态切割(DC)加工单元是全新的。 The HSK-A 63 DC spindle has been specifically designed for a different workpiece spectrum, for increased universality and flexibility and provides speeds of up to 16,000 rpm combined with a high torque of 180 Nm whilst enabling up to 400 Nm in combination with an HSK-A 100 tool interface. Another important factor in practical application or series production are the run-up times causing non-productive times. In this regard, HELLER has succeeded in achieving a massive reduction with the new machining units. Moreover, the different available versions Power, Speed and now PRO, for the second generation, provide the optimal choice for each application at hand.
第一代的HF系列已经提供了极高的铣削稳定性和精度，也由于在旋转转台的计数器轴承。随着PRO设备的改型，HF系列的第二代还提供了一个经典的龙门驱动在表轴(Z)与两个物理分离的轴在控制和两个直接测量系统。工作台轴的额外刚度带来的一个主要优势是能够在Z方向上吸收最大的加工力。这是一个有用的选择，例如，与高扭矩直流加工单元相结合，或如果加工中心是用于更通用的应用，例如单个零件制造的最大5轴精度和轮廓精度，或如果它计划装备加工中心与车削功能，使用高速旋转扭矩表。除了龙门驱动，新的HF系列将在推出进一步的新功能，包括海勒外置头部系统。附加的机器轴(U)集成到机器控制，使复杂的内部和外部轮廓的容易和高生产力的车削。
除了新一代提供的好处为系列生产，它也提供了可衡量的优势，当用于单个零件制造。总的来说，新一代HF系列将不仅通过其通用和灵活的使用提供更高的生产力和鲁棒精度，而且还将显著扩大潜在买家的范围，特别是可靠性和鲁棒性
通过大量的优化和提高关键部件的刚度，缩短从主轴前缘到b轴旋转中心的距离，提高了精度。此外，未来可用的表加载设计将使以最佳方式自动化这个系列成为可能。
