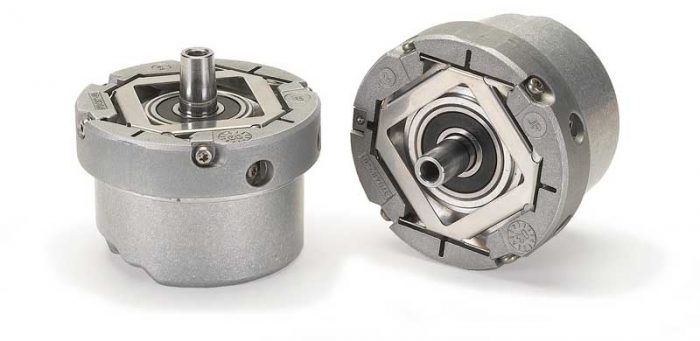

HEIDENHAIN的新型绝对旋转编码器具有来自西门子的DRIVE-CLiQ接口

HEIDENHAIN提供带有DRIVE-CLiQ接口的绝对旋转编码器，用于在具有西门子控制的机器和生产设施中进行位置测量。这些编码器安全直接地向控制机构提供操作和位置数据。由于每个应用程序都有特定的要求，如数据接口和对机械或旋转编码器的精度的要求，许多变体可用于最佳连接。

一个接口，非常多的可能性-这是HEIDENHAIN的绝对旋转编码器的范围，具有来自西门子的DRIVE-CLiQ接口的简要描述。机器和设施的制造商可以很容易地从这个范围内选择关于反馈控制的需求的完美解决方案。这特别包括光学或感应扫描旋转编码器之间的选择。光学和感应式旋转编码器的安装尺寸在许多情况下是兼容的。而光学旋转编码器使得更高的精度等级成为可能，感应旋转编码器以其更强的坚固性和对污染的不敏感性以及更小的尺寸给人留下深刻的印象。这意味着机器和设备的制造商可以，例如，增加电机的系统精度或优化其总体长度，这取决于他们选择集成的编码器。此外，人们可以选择单匝旋转编码器和多匝版本的齿轮能够计数完整的转数。作为带和不带整体轴承以及各种轴类型和直径的变体，它们完成了HEIDENHAIN旋转编码器的DRIVE-CLiQ接口的范围。

许多带有DRIVE-CLiQ接口的旋转编码器有特殊的附加属性:

• 为了测量温度，KTY 84-130半导体传感器和PT 1000传感器可以连接到带有集成轴承的ECN 1324S和EQN 1336S光学旋转编码器，以及不带集成轴承的ECI 1319S, EQN 1331S和ECI 4090S感应旋转编码器。此外，不仅更新了这些旋转编码器的固件，而且还扩展了电机数据和其他制造商特定数据的内存区域。

• 坚固的ECI 1319S和EQI 1331S感应式旋转编码器没有集成轴承，特别适合应用高机械负载的转子高达600米/秒²，定子高达400米/秒²。

• 除了整体轴承和实心轴的ROC 424S和ROQ 436S旋转式光学编码器，还有整体轴承和空心轴的ECN 424S和EQN 436S旋转式光学编码器。

所有带DRIVE-CLiQ接口的旋转编码器都经过安全相关应用认证，符合SIL 2(根据EN 61508)或类别3，性能级别d(根据EN ISO 13849)。机械连接的故障排除可用于实心轴和空心轴的变型。

HEIDENHAIN还提供了各种连接电缆和带有DRIVE-CLiQ接口的编码器诊断工具，即由PWM 21和ATS软件组成的调整和测试包。有了这个包，编码器的条件可以在机器操作期间(轴的主动操作期间在线诊断)和作为安装或修理工作的一部分(离线诊断)全面测试。对于绝对旋转编码器，这种调整和测试包使得电子转移基准成为可能，以便将旋转编码器的单匝位置与电机的首选位置对齐。

除了这种广泛的绝对旋转编码器，还有带有DRIVE-CLiQ接口的密封线性编码器。并且，每个带有EnDat 2.2接口的编码器都可以通过EIB 2391S外部接口电子单元连接到用于DRIVE-CLiQ接口的后续电子设备。

欲了解更多信息，请访问http://www.heidenhain.de．
