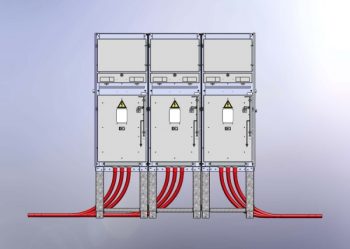

Elatec ' s M19 -紧凑环主单元网络站
图片来源:ELATEC POWER DISTRIBUTION GmbH
M19开关柜是一种紧凑的环形主机组，适用于本地网络站。
安装在紧凑的站点以及部分难以进入的建筑物的地下室区域
特点:
- 开放式电缆配电室用可变基础开关柜。
- 最低房间高度要求:只有2,05米!
- 试压验证:房间容积为44m³，无卸压口，压升< 25millibar．
- 在电弧故障的情况下，通过背面安装的电弧吸收器来降低配电盘室内的超压应力。热气体云可以在总机室的上方或下方吹出。
- 电压试验(隔离距离验证)
- 在母线处用交流电压28kv进行试验，同时在电缆接头处用交流电压42kv进行试验，试验时间为1min。
- 在母线处用交流电压28kv试验，同时在电缆接头处用直流电压- 60kv试验，试验时间10min。
- 易于升级与电机驱动后的远程控制。
- 可选:带短路指示灯的环形主面板
- 可选:电容式电压指示灯
- 典型产品:环形主面板，变压器面板，母线耦合器面板，母线立管/测量面板(正在施工的断路器面板)
| 技术数据: |
| 额定电压 |
12 kv |
| 额定电流 |
630年,一个 |
| 额定功率变换面板 |
1000 kva…… |
| 额定短时间电流1s |
20 ka |
| 额定峰值时间电流 |
50卡 |
| 额定断缆电流 |
150年,一个 |
| 耐弧电流 |
20 ka |
| 丧失服务连续性类别 |
LSC 2 |
| 对于房间高度 |
≥2,05 m |
| 环境温度 |
-25°C到+40°C |
| 尺寸宽x高x深 |
540 x 1.930 x 895毫米 |
欲了解更多信息，请访问:http://elatec.net
