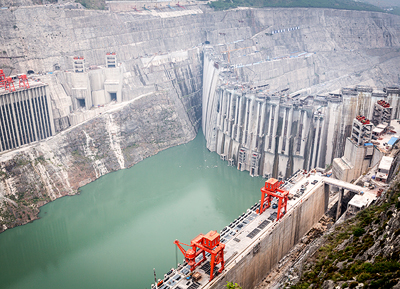

在金沙江上游的西鹿渡大坝，你可以看到两个入水口。大坝正在注水。
图片来自西门子公司能源部门
西门子能源公司已经完成了一条气体绝缘高压管线(GIL)的测试和安装，单极管长度为3.2公里。特别设计的GIL由一个约230米的垂直部分组成，三个平行系统跨越竖井。高压传输系统在550千伏(kV)的电压下传输3500兆伏安(MVA)的电力。GIL的高性能使得它可以比电缆传输更多的能量——在305米高的大坝墙体底部和大坝水位处的架空线之间。
这是雅砻江水电开发公司自2000年以来投产的第三座水电站，总装机容量为36吉瓦。地下水电厂是中国西电东输工程南部走廊的重要组成部分。
为了将电力从大坝输送到该国东部的城市中心，电力首先需要从位于发电厂洞穴中的涡轮机输送到230米以上的架空输电线路上。这是由西门子公司在两个230米深的竖井中垂直安装的三个三极GIL系统完成的。每个系统能够安全、高效地向架空输电线传输2200 MVA，并确保洞底电厂与电网的可靠连接。
焊接GIL的铝管是一种创新的高科技工艺，需要洁净室的条件，这在建筑工地是具有挑战性的。为了达到最高的焊接质量，西门子安装了大量临时防水油布，并在整个安装过程中煞费苦心地保持现场清洁。
气体绝缘输电线路特别适合洞穴发电厂。由于GIL的大传输能力，需要更少的系统。与高压电缆解决方案相比，GIL的隧道井大大减少了传输线路所需的空间。此外，GIL管是不易燃的，不呈现火灾负荷，大大降低了操作人员的危险。绝缘高压线路的隧道也可用作通风和维修竖井。
GIL具有广泛的优点，提供了最佳的电磁兼容值，提高了抗震能力，由于其焊接工艺的密封性设计，以及最小的老化。
GIL管的生产采用无缝焊接沿其整个长度。这不仅提高了操作安全性，也为GIL提供了一定程度的灵活性。这意味着，如果需要，它可以符合隧道壁的变化。gil可以用于任何类型的地形，包括长距离或倾斜以及垂直部分。
电力传输和相关服务是西门子环境投资组合的一部分。约43%的总收入来自绿色产品和解决方案。这使西门子成为世界领先的环保技术供应商之一。
欲了解更多信息，请访问http://www.energy.siemens.com。
 |
 |
 |
 |
 |
 |
 |
 |
 |
