Sensor Technology公司推出了一系列基于全四元应变计桥式设计的非接触式扭矩传感器，对现有的采用表面声波(SAW)检测的非接触式传感器进行了补充。

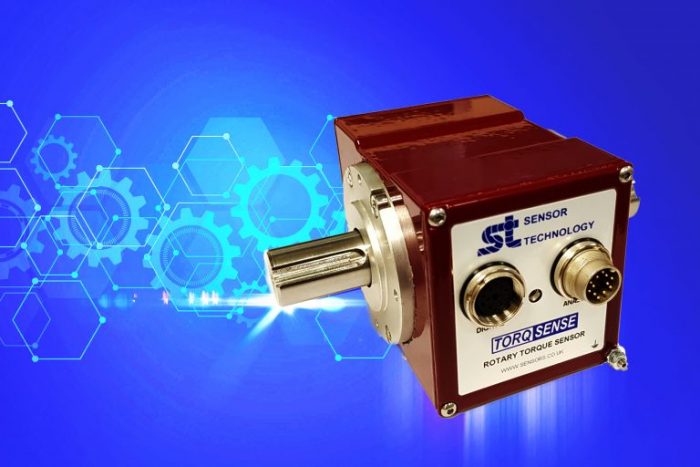

被指定为TorqSense SGR510/520系列的新单元具有250%的超量程读取能力，允许测量和准确记录扭矩的突然峰值。该设计还补偿了任何额外的力，如弯矩，无意中应用到传感器，提高了灵敏度，并具有广泛的温度容忍能力。
桥实际上是四个粘在轴上的应变计，以一个与旋转轴45度的方阵进行监测。因此，当扭矩应用到轴上时，两个压力表被拉伸成张力，两个进入压缩。
一个安装在转子上的超微型微控制器，由电感线圈供电，测量每个应变计的差异值，并通过同一线圈将其数字传输回定子。SGR510/520系列传感器使用最先进的应变片信号调理技术，提供高带宽、低成本的扭矩测量解决方案，具有高超量程和过载能力。
Sensor Technology公司的Mark Ingham说:“这种设计使TorqSense SGR510/520比传统扭矩传感器具有一些显著的优势。”“首先，它消除了滑环和其他模拟方法从转子到定子传递扭矩数据时产生的噪声和信号损坏。”
马克解释说，外部噪声拾取进入电线几乎是消除了由于应变计元件和转子的测量电路之间的短距离。此外，多点校准减少了传感器内的任何线性误差。
他继续说，当操作传感器接近其全量程额定时，大的功能超量程能力允许忠实地捕获扭矩信号的峰值，而没有任何剪辑。这与超过400%的机械过载能力相结合，使SGR510/520系列扭矩传感器成为非常强大的扭矩测量解决方案。
SGR系列的测量范围为1Nm到500Nm(型号可达13000Nm)，精确到+/-0.1%，分辨率为换能器全量程的+/-0.01%。转子和定子之间的数字传输消除了由于轴旋转引起的信号的所有循环波动，并产生每秒4000个样本的数字采样率。
其他功能包括可选可调移动平均滤波器，电源范围从12VDC到32VDC，用户可配置的模拟输出电压，RS232通信的选择，USB接口，CAN总线接口，外部以太网网关，和LabView虚拟仪器。
“为了方便使用，它有一个内置的测试功能，”Mark说，他总结了新的TorqSense SGR510/520:“大多数扭矩传感器需要使用滑环从转轴传递扭矩读数到静态读数。这些部件在使用时噪音大，安装缓慢且繁琐，而且作为易损件，并不总是可靠的。”
“我们的TorqSense量具没有滑环，而是使用非接触式信号传输，所以这些问题都是在基础层面上设计出来的。新的SGR510/520系列将适用于扭矩测量、测试、驱动机构的反馈控制和过程控制应用。”
欲了解更多信息，请访问https://www.sensors.co.uk．
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
