FCX氧气传感器系列有4个不同的测量范围;0…1000ppm, 0…5%，0…25%和0…95%。相对于测量范围而言，单个传感器的结构已经满足了诸如精度、信号稳定性/可重复性、响应时间和传感器的使用寿命等要求，但所有传感器都基于氧化锆原理。传感器输出信号在µ一个范围，它遵循一个对数曲线随着氧含量的增加。

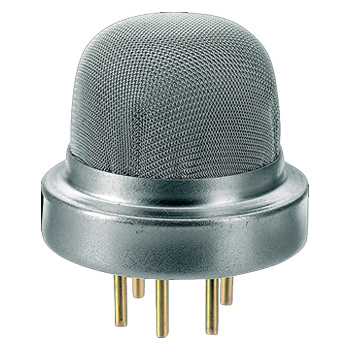

FCX氧传感器
图片来源:PEWATRON
氧化锆(与适当的掺杂元素)加热> 350°C时，氧离子可穿透．FCX氧气系列的工作点在450°C。加热元件和氧传感元件结合在一起，确保了完美的热匹配和工作点内的最低功耗。施加在氧传感元件上的电压，将氧气泵出封闭的内室。在气压恒定的情况下，泵出的氧气量等于通过毛细血管小孔扩散进来的氧分子量。在一定范围内，它与施加在电极之间的电压无关。测量电流与抽走的氧分子数量成正比。氧气分压pO2和传感器电流I年代由公式I给出年代=常数x In (1 - pO2/ pt)，其中pt是系统中的总分压。
FCX-ULL氧气传感器可测量0 ~ 1000ppm pO范围内的部分氧气压力2，在正常大气条件下也能工作。传感器寿命仅受通过传感器元件的总电流的限制。FCX-ULL传感器的精度可以非常高，但它在很大程度上取决于应用程序以及传感器的应用方式。+/- 50ppm的标准精度可以通过在每次测量前校准传感器或在连续模式下测量来提高。在后一种情况下，分辨率可以达到百万分之几。
FCX-UL氧气传感器可测量0 ~ 5% pO范围内的分氧压力2，在正常大气条件下也能工作。像FCX-ULL传感器一样，传感器寿命仅受通过传感器元件的总电流的限制。对于0和10.000 ppm之间的氧气浓度，FCX-UL传感器的精度非常好(+/-100 ppm)。对于氧气浓度高于10.000 ppm(即1%和5%之间)，准确度为信号的+/-1%。与FCX-ULL ppm氧传感器一样，可以根据客户应用的测量程序提高精度和分辨率。
FCX-ULL和FCX-UL传感器对氧浓度的响应几乎是线性的。这可以从上面的方程中看出，因为pO2/ pt< < 1。两个传感器的响应速度都非常快90在强制流模式下，响应时间以秒为单位。
FCX-UC氧气传感器可测量0 ~ 25% pO范围内的分氧压力2响应作为氧浓度的函数可以被认为是准线性的，在13-17%的氧范围内最大误差为0.5%。FCX-UC氧气传感器在空气中具有非常长的工作寿命，并具有非常稳定的信号输出，从而最大限度地减少校准的需要。它可以在单点进行校准，因此是非ex环境中氧气变送器的非常受欢迎的选择。
FCX-UWC氧传感器可测量0 ~ 95% pO范围内的分氧压力2．到目前为止，它是医用氧气浓缩器中使用最多的传感器，但也用于在需要高氧浓度的过程中测量氧气质量/浓度，例如，在一些受控培养箱应用中。高氧浓度下的信号稳定性和精度非常好，确保任何基于FCX-UWC传感器的设备安全运行。
如需更多信息，请访问http://www.pewatron.com
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
