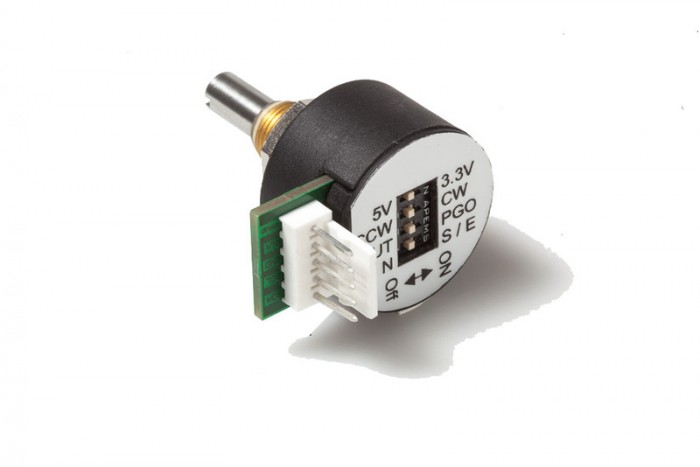

图片来源:威震电子科技股份有限公司
新型SPOT25S霍尔效应单匝旋转编码器具有威震天的模拟输出，可由客户使用拨码开关在应用程序上直接编程。现场调试只需要一个角度传感器，用于不同角度和旋转方向。这降低了制造成本，简化了物流，优化了周期时间。由于其紧凑的外壳直径为25毫米，角度传感器特别适合用于驱动单元的位置反馈。这一点，再加上它的使用寿命长，意味着物超所值。
威震天的SPOT25S探测角度从0..20°到0..360°，360°的绝对分辨率为12位。方向开关定义旋转方向(CW/CCW)，可在编程后更改。通过这种方式，预先编程的传感器也可以在安装前使用拨码开关适应所需的旋转方向。配置完成后，操作界面用标签密封，防止未经授权的访问。由于其紧凑的外壳直径为25毫米，角度传感器特别适合用于驱动单元的位置反馈。作为电位器的替代品，SPOT25S的非接触式测量原理实现了安全、无磨损的操作，从而提高了整个系统的可用性。
传感器具有模拟输出(0..5V/0..3.3 V比值或0..10V)。有限的电压范围(如0.5..4.5 V断线检测)和I2C接口和PWM信号也可根据要求提供。不间断电源为5v /3.3 V(可切换)或24v。例如，对于电池驱动的手持设备，可根据要求使用< 1 mA的节电模式。集成插头可以快速连接，防止极性反转。
高端聚合物轴承支持平均转速高达3000转每分钟，具有>1亿轴转的使用寿命。角度传感器的长使用寿命可以追溯到两个设计特点。磁性霍尔效应传感器不会随着时间的推移而劣化，而聚合物滑动轴承的设计转速超过1亿次，从而提供了最佳的性价比。
横向凸出的电路板上有接触间距为2.54毫米的连接垫。除了客户特定的插头外，还可以使用连接插头将传感器直接连接到电路板上。针对客户的特定修改，如其他波浪几何形状、电缆组装任务、径向插头出口、特殊插头或端子座或机械端停在中型生产批次中是可能的。
如需更多信息，请访问http://www.megatron.de．
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
