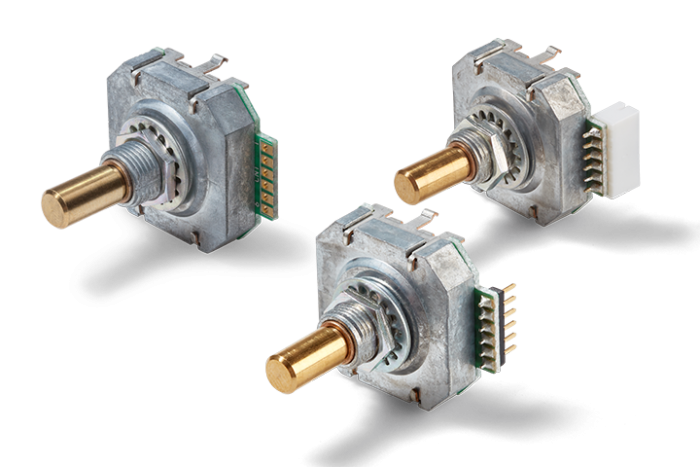

MRX50旋转编码器提供了脉冲、制动器、按钮、长寿命和紧凑设计的独特组合
其特性使MEGATRON MRX50旋转编码器独特:带有按钮的面板编码器在极其紧凑的外壳(25x25x8.2 mm)中具有50个机械制动和每轴旋转50个脉冲。除此之外，还有至少100万轴转或按钮驱动的长寿命和有吸引力的价格结构。精确和坚固的旋转编码器可以根据要求定制。
坚固而紧凑的一体压铸金属底盘是面板编码器高机械性能的基础。机械制动是基于两个相反的螺旋弹簧，在其两端两个金属球压在齿轮轮辋上。为了最大限度地减少球与齿轮轮辋之间的摩擦磨损，在齿轮轮辋的接触面上应用具有润滑作用的添加剂。MRX50的紧凑设计具有50个机械制动器和每转50个脉冲。两种止动力矩变体可用于触觉反馈。锁止力矩可根据客户要求定制。
面板编码器的黄铜轴在套筒轴承中移动，如果将施加高轴向力，则由嵌在套筒轴承中的黄铜环停止。这种机械概念可以防止作用在按钮和传感器板上的动力过大。编码器通过Ø6 mm x 20 mm轴的中心螺纹集成到应用程序中。它符合IP65的防护等级标准，因此也确保了在增加的环境要求下运行。在这里，面板编码器由轴和轴轴承之间的轴密封元件保护免受水和颗粒的影响。IP65选项包括一个额外的密封元件，安装在控制面板和传感器之间，以保护它免受水和颗粒的影响。MRX50的按钮在电上独立于传感器电子设备的地面。因此，它可以按要求自由操作。作为一种选择，MRX50系列也可以不带集成按钮。
MRX50的光电设计基于一个不锈钢编码盘和两个反射光电二极管和光晶体管。电源电压可选3.3V或5V。通道A和B的下游施密特触发器保证了快速的侧翼变化和在传感器的电输出处明确定义的方波信号。输出信号为标准TTL信号。四种电气连接变体可供选择。其他的可按要求提供。
如果MRX50数据表中提供的选项不够，威震天可定制编码器。因此，客户可以确保收到最适合其应用程序的面板编码器。
如需更多信息，请访问http://www.megatron.de．
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
