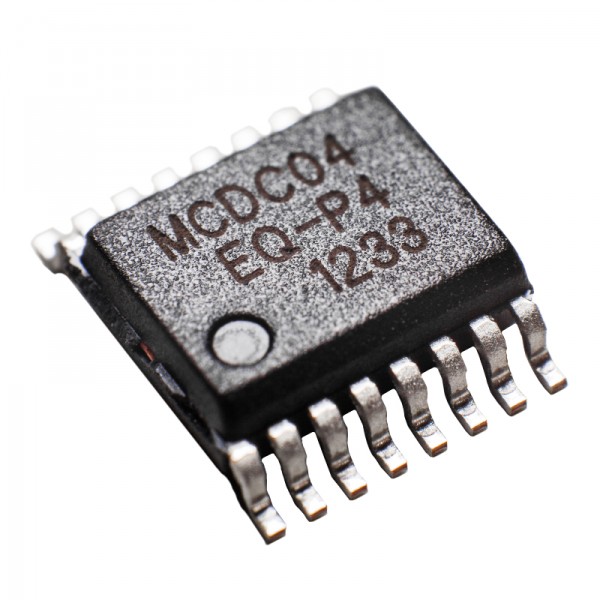

用于光传感器的跨阻放大器，用于在线制造过程或非接触式手持设备的质量检查
图片来源:MAZeT GmbH
MAZeT GmbH的集成信号放大器和转换器，专注于嵌入式系统和光电子器件的开发和定制生产，以高分辨率和特定应用所需的频率和带宽转换光学传感器信号。扩展的信号专用集成电路包括快速MTI04和MTI08跨阻放大器和模拟转换器，以及MDDC04AQ和MCDC04EQ电流-数字转换器，具有非常高的放大和带宽。MAZeT的asic可满足信号电子领域的需求，例如，在内联处理和处理过程中实现快速实时信号转换，有时仅略高于固有噪声范围的极低传感器信号电平。
“光电传感器是具有功率输出的半导体二极管;在许多技术应用中，它们也可以作为单独的接收器或光检测阵列，”MAZeT颜色和光谱传感产品经理Frank Krumbein解释道。“应用范围从简单的光屏障到用于数据传输和成像设备(如扫描仪或数码相机)的存在检测和光纤接收器，一直到促进测量技术应用，包括分析状态、运动或亮度或颜色等与光相关的参数。”
所有信号专用集成电路都包含4个或8个信号通道，并且可以通过多个放大电平在过程中动态编程。这使得它们非常适合于动态放大和高传感器带宽应用中的多通道传感器系统。所有转换器都具有高度紧凑的尺寸，也可在节省空间(Q)SOP包或作为COB技术。
带模拟输出的跨阻放大器
作为电流-电压转换器使用的跨阻放大器(TIA)确保在高信号频率下进行连续信号处理，从而满足自动化过程的要求。它们最适合于千赫兹范围内的同步测量程序，在该范围内需要快速转换器来扫描光信号。例如用于在线制造过程质量测试的传感器或用于非接触式手持设备的传感器。具有模拟输出的MTI04可以在8脚可编程放大电平内，每个芯片转换多达4个光电流，具有并行信号输出。
MTI08 8通道变换器通过在电压输出处增加采样和保持以及多路复用器来增强MTI04的功能。为了实现这一点，MAZeT将具有多通道的TIA集成到ASIC中，并添加了额外的功能，如可编程性、断电或多路复用器。与离散设计相比，这减少了空间需求，放大的温度系数更低，并且单个通道在增益级上提供非常好的同步特性。
多通道电流到数字转换器
具有数字输出的MDDC04和MCDC04AQ转换器除了信号放大和温度补偿外，还具有高分辨率的片上AD转换，并且可以使用数字接口进行编程。MDDC04包含四个循环工作的电流-电压转换器，每个通道16个跨阻抗可以分别以二进制增量调整。使用最大的跨阻，即使是在纳安培范围内的电流也可以在覆盖30 dB的动态范围内快速测量。该芯片非常适合于千赫兹范围内的更高信号频率，因此推荐用于快速同步测量过程。MCDC04AQ电流-数字转换器通过连续积分负载平衡程序转换来自探测器的光电流，并通过I²C接口在输出端以16位格式的数字数据提供。由于相应参数中的内部电流负载转换，信号ASIC非常适合与光传感器连接，用于光量很少或光方差大的应用，需要测量从非常低到非常高的光水平的广泛范围内的光。其他应用包括在分析技术领域的调光或荧光测量的光控制。
