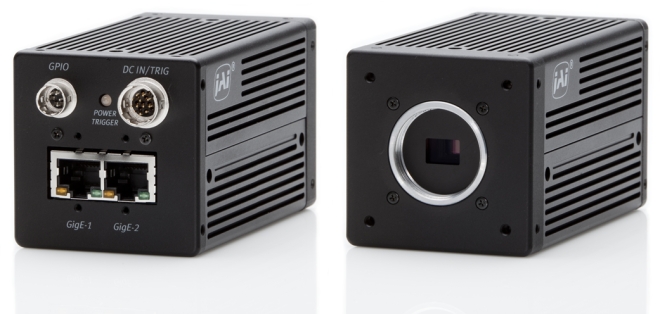

AD-132GE是一款采用棱镜技术生产的2-CCD相机，推出后不到一个月高动态范围(HDR)彩色图像在美国，JAI公司推出了这款相机的单色版AD-131GE。与前一代产品一样，新AD-131GE智能地实时结合来自相机双ICX447 ccd的不同曝光，生成总分辨率为130万像素(1296 x 966)的高动态范围(HDR)图像。从相机输出是通过标准的GigE视觉数字接口。
通过将两个精确对齐的1/3英寸ccd安装到高性能分束棱镜上，HDR能力成为可能。这使得相机能够以每秒31帧的全分辨率速度为每个CCD提供相同的视场。每个CCD的快门速度和/或增益可以独立校准，以便一个成像器捕捉场景中较亮区域的细节，第二个CCD捕捉相同的图像，但重点是较暗区域的细节。然后，两幅图像或视频流可以用相机内图像融合算法进行处理，以产生接近正常CCD响应两倍的动态范围。
此外，用户还可以选择将相机的原始视频输出发送到主机上，使用自己的算法进行后期处理。无论哪种方式，JAI的高性能多成像技术使AD-131GE能够以线性方式实现高达每像素20位(~120 dB)的动态范围水平，从而避免了基于cmos的对数或LinLog™HDR相机中的噪声、滚动快门和压缩问题。
AD-131GE的目标是一系列极端光照对比度影响图像质量的应用。这些包括存在入射光或明亮反射的检查任务，如LED检查、焊接、玻璃检查、太阳能电池板制造以及工业炉或加热金属的监测。该相机也非常适合显微镜应用，以及高端监控或交通应用，在这些应用中，阳光和阴影或室内/室外场景使传统相机难以在整个视野中保持曝光。每个CCD的参数可由用户调整，在较窄的照明范围内提供最大动态范围或最大对比度/灵敏度，这取决于应用。
提供了其他几种工作模式，使用户能够利用独特的2-CCD配置用于HDR成像以外的用途。例如，高信噪比(S/N)模式自动对来自两个ccd的视频信息进行平均，以生成具有明显低于同一场景的典型单ccd图像的噪声成分的单幅图像。双速模式将两个ccd的时间偏移半帧，并以62 fps的速度将捕获的图像交叉到单个130万像素的输出流中。因为这是在不增加相机的时钟频率的情况下完成的，用户可以在保持时钟噪声到绝对最小的情况下实现高帧率。
此外，还包括先进的PIV模式，该模式利用相机的双通道操作，在一个触发器上捕获三张紧密间隔的图像，而不是传统的PIV触发器模式只捕获两张图像。这可以多收集50%的数据，以更好地分析超快速事件，如人工心脏室中的涡流形成，发动机中的燃烧分析，以及风室中的气流研究，等等。
AD-131GE的GigE视觉输出通过两个可配置的RJ-45端口提供，根据所使用的模式，为用户提供单电缆或双电缆操作的选择。单色输出可以是8位、10位或12位。其他功能包括部分扫描，瑕疵和阴影补偿，以及模拟视频输出，以支持自动虹膜镜头。
访问www.jai.com更多信息。
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
