Renishaw专注于叶片测量设备的高效硬件和软件系列，特别开发用于辅助航空航天叶片的测量和生产。

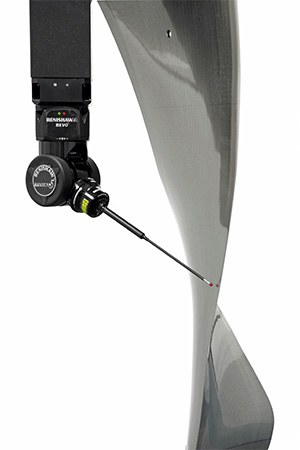

Renscan5™REVO®测量大型叶片
图片由英国
所有项目都与多奖项后续REVO®五轴测量系统，包括APEXBlade™规划软件REVO扫描和DMIS编程，MODUS™翼型分析评估和报告叶片截面轮廓和翼型质量，SurfitBlade™以帮助整个翼型的逆向工程。
由于测量程序的限制，叶片历来都是分段测量的。现在，全新的雷尼绍产品系列允许对整个叶片进行评估和检查，并允许基于高精度接触探针数据进行无限截面或全表面分析
APEXBlade是一个软件包，旨在快速生成无碰撞程序，驱动REVO测量系统进行复杂的“扫描扫描”，从整个叶片表面收集点云数据。在自动生成测量计划之前，将CAD模型导入虚拟REVO CMM环境中。同时支持横向和纵向扫描，每次扫描都可以分割，这对于实际位置与标称CAD相差很大的边缘非常有用。一旦用户对程序感到满意，就会生成DMIS文件，可以在Renishaw的MODUS计量软件中执行。
最新的Renishaw叶片测量方法的一个重要好处是，在整个翼型和根部表面积上创建了一个idea设施信息因子的云。MODUS因子云分割(MPCS)能力之后，可以通过将任何类型的指定飞机与捕获因子云相交来创建“on area”区域。这可以在尺寸的时候完成，或者在未来，如果需要在不同的地方更多的零件，而不需要重新测量叶片。

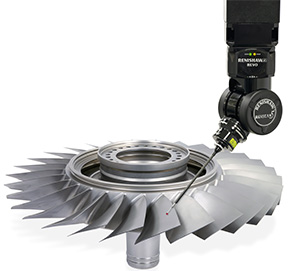

集成叶片转子蒙太奇
图片由英国
MODUS翼型模块允许用户从CAD模型和MPCS的实际截面中获取可用的名义翼型截面，为报告叶片截面轮廓和翼型特性提供叶片装配功能。MODUS提供全面的图形报告工具和轮廓测量结果，与所有其他特征测量报告完全集成，可以输出pdf文件格式。
对于需要逆向工程能力的用户，Renishaw的SurfitBlade软件是一个离线应用程序，用于生成NURBS叶片表面形式，用于计算流体动力学和有限元分析等下游过程。它还允许从一系列叶片结果建立平均叶片几何形状。
总之，雷尼绍翼型检测套件提供了CMM程序的自动生成，快速，高精度REVO数据收集和截面或全表面分析的综合工具。
如欲查询更多资料，请浏览:www.renishaw.com
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
