桥梁、风力涡轮机、起重机和其他类似的大型结构都承受着特别高的载荷。这就是为什么安全运行需要广泛的监控。为此，HEIDENHAIN和LEINE & LINDE在SENSOR+TEST 2019贸易展上推出了一款新的编码器系列:ESR应变传感器提供高精度的数字测量信号，并且特别易于安装。

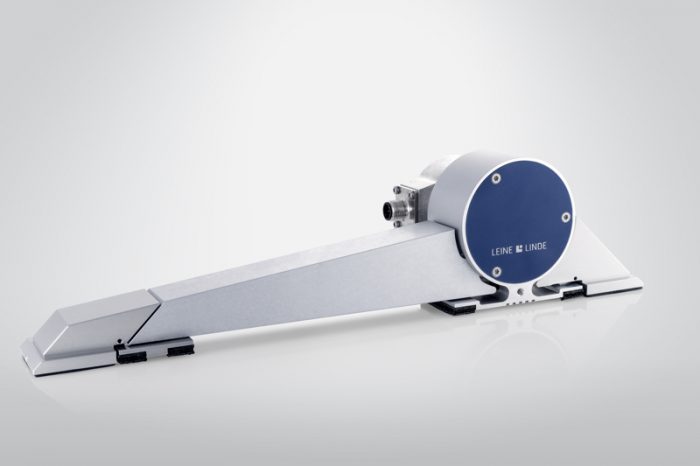

HEIDENHAIN和LEINE & LINDE的ESR应变传感器为短期、周期性或永久性应变和负载测量提供了新的可能性。这些传感器是一个高度准确，坚固耐用，可重复使用的替代传统系统监测大型结构。电光旋转编码器用于应变测量和数字测量信号的输出，使ESR传感器真正具有创新性。
新应用中的成熟技术
旋转编码器是电机位置和速度测量的工业标准。几十年来，它们一直被用于生产和自动化系统，以及风力涡轮机和电梯。ESR应变传感器采用这种坚固可靠的旋转编码器技术，用于测量两点之间的长度变化。这两个点彼此以200mm的距离连接在被测物体上。一个测量点位于旋转编码器轴轴的正下方，另一个测量点位于连杆的末端。加载的测试对象相对于卸载的连杆(与测试对象平行)的任何长度变化都会导致编码器内的角度变化，用于检测拉伸和压缩运动。
基于所选的几何形状，旋转编码器上的一个增量相当于5 nm的长度变化，或0.025 μ ε的应变。考虑到测量范围为±5000 μ ε，这产生了±200000值的可用分辨率，或超过18位。这大约是使用箔应变计的传统装置所提供的测量数据的五倍。更重要的是，ESR应变传感器在操作过程中不会疲劳，由于其高扫描频率，非常适合在动态应用中测量任务。该旋转编码器具有IP66等级和-40°C至+100°C的允许应用温度，能够很好地保护环境因素，并为室外应用进行了优化设计。由于连杆材料可以根据被测物体中的材料进行选择，ESR应变传感器提供内置的被动温度补偿。当连杆与被测物体具有相同的热膨胀系数时，不测量热应变。
高价值数字数据
由于旋转编码器的高度集成光学扫描技术，ESR应变传感器提供高精度的数字测量信号，具有极低的噪声。传感器的EnDat 2.2数字接口将测量信号传输到后续电子设备，而不会丢失或干扰。它还可以自动提供额外的数据，如应变传感器的环境温度，以及编码器诊断和状态监测的数据。对于数字编码器信号的收集和转换，市场上提供了广泛的后续电子产品。可能的后续电子设备包括直接系统控制、数据记录器或现场总线转换器，用于从多个编码器收集信号，并使其在流线型网络结构中可用。
易于安装和通用部署
特别注意ESR应变传感器的安装速度和工艺可靠性。这就是为什么根据预期用途有各种安装变体:
如需更多信息，请访问http://www.heidenhain.de．
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
