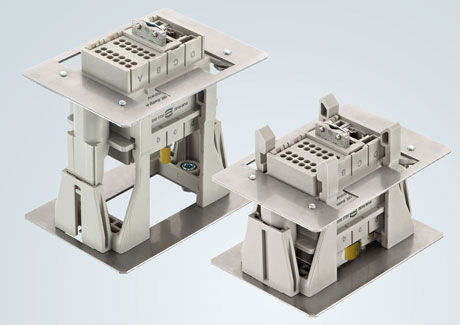

凭借Han-Modular®滑动框架，HARTING为电机控制中心(MCC)开发了一种新的连接器。通过使用连接器，抽屉式系统可以-机械简单-取一个测试位置。后续位置接通电源。客户受益于系统的简单机制以及Han-Modular®系列中广泛的模块。
到目前为止，对接连接器只有“插入”和“未插入”两种状态。Han-Modular®滑架现在允许三种不同的插件状态，从而为抽屉系统提供了全新的解决方案。
1.“拔插位置”:信号连接器和电源连接器均处于拔插状态。抽屉不在开关柜里。
2.“检测位置”:将抽屉推入开关柜，信号接头在滑动架上配对。电源连接器位于信号连接器的旁边，两侧之间保持约35mm的距离，以保证没有电源传输。系统处于安全状态，可通过插入的信号连接器进行检查。
3.“工作位置”:测试完成后，包括电源连接器在内的抽屉可以完全推入开关柜。在这里，Han-Modular®滑动框架中的信号连接器随着抽屉一起朝机柜后面板的方向移动-直到电源连接器也处于工作位置。该系统现在可以安全投入运行。
Han-Modular®滑架的优点
具有集成测试位置的对接连接器促进了具有成本效益的抽屉式系统机械设计，用于MCCHigh的应用，由于Han-Modular®系列提供了广泛的选择，具有超过100种不同的连接器模块，因此在电气设计方面具有灵活性。总线系统，例如Profibus或以太网，可以轻松集成或改造。具有成本效益和灵活的解决方案
如需更多信息，请访问http://www.harting.com．
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
