要在应用程序中测量温度，有多种方法。最简单的选择当然是电缆传感器。但对传感器的要求越高，简单的电缆传感器就越快达到极限。应用温度、安装情况、灵活性和再现性只是影响因素中的一部分。下面比较电缆传感器和护套电阻温度计(也称为电阻温度计或护套传感器)，并显示各自的应用领域。

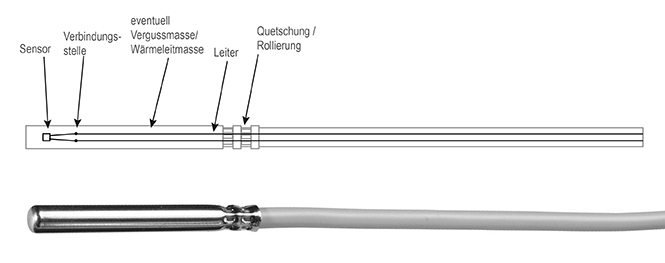

简单构造的电缆温度传感器在制造上非常简单，不需要插入灌封和导热化合物以及某些绝缘元件。它们由一根电缆组成，电缆的末端连接着传感器元件(例如铂传感器)。整个测量插入(这是传感器的名称，包括绝缘和可能安装在电缆上的收缩管)插入到保护套中，保护它不受环境影响。在已经提到的灌封化合物的帮助下，这些传感器也可以达到高IP保护级别(高达IP68)。热复合材料的使用也确保了快速响应时间的实现。套筒与电缆之间的安全连接是通过压接或滚动的方式来确保的。根据原材料价格和测量插入件的设计，经典的电缆传感器可以是一种非常经济的测量温度的方法。较少的组件和工作步骤也确保了低价格的生产。
然而，根据要求，这种简单的温度测量设计也达到了它的极限。虽然电缆传感器可以盆栽防水至最高连续温度约。3 50°C时，仍有水汽进入传感器内部的可能性。特别是当玻璃丝电缆在较高的环境温度(>260°C)下使用时，湿气会渗透到测量插入件并损害其功能。可再现性也只能在有限的范围内实现。传感器的位置在不同传感器之间变化极小，这可能导致测量值的微小偏差。最后但并非最不重要的是，安装情况通常要求温度传感器的设计适应性。电缆探头的保护套是刚性的，因此只能提供很少的灵活性。特别是对于带有螺纹的传感器，也就是所谓的螺纹式传感器，需要更多的空间，这可能取决于安装空间。
与套式热电偶的结构相似，套式电阻温度计由两个导体组成，但由铜而不是热电偶材料制成。它们由氧化镁和不锈钢护套(如铬镍铁合金600)包围。在测量行业中，这被称为护套测量电缆。它被缩短到所需的长度，传感器元件(如Pt1000)被焊接到裸露的铜线上。这一过程可以始终将传感器元件放置在正确的位置，即使两个传感器元件安装在一个传感器上，它们必须处于相同的高度和相同的径向位置。另一个不锈钢套筒围住传感器元件，并焊接到护套测量线的末端。现在传感器元件被嵌入到压缩的氧化镁中。最后，用微粒密封传感器。氧化镁确保了传感器以气密的方式封装，由于其结构，可以承受高达600°C的高压和温度而没有任何问题。由于其坚固的设计，探头具有抗振动和耐用性。 Another great benefit: The sheathed measuring cable can be bent and thus individually adapted to the application and design.
所有这些优点和性能都意味着对铠装电阻温度计的基础材料的要求要高得多。制造过程也更加复杂，这导致了与简单的电缆传感器相比，更高的价格。然而，与高质量设计的电缆传感器(R-glass电缆)相比，价格几乎没有差别。
因此，选择合适的传感器取决于应用中的各种因素，以及对传感器或测量值的精度的要求。我们将很高兴协助您提供建议和设计合适的传感器。
